罗德与施瓦茨ZNA矢量网络分析仪维修服务介绍

产品概述

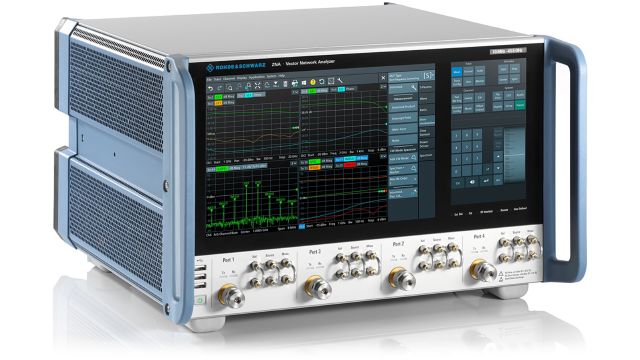

罗德与施瓦茨（Rohde & Schwarz，简称R&S）ZNA系列矢量网络分析仪是该公司产品组合中的高端旗舰系列，专为满足最苛刻的射频与微波测量任务而设计。该系列兼具出色的射频性能、丰富的软件功能和独特的硬件概念，以被测设备（DUT）为中心的仅触摸操作方式使其成为一款强大、通用、紧凑的测量系统，广泛适用于无源和有源设备的特性测量，在航空航天、国防军工、卫星通信、5G通信、汽车雷达、半导体芯片测试等领域有着不可替代的应用价值。

ZNA系列目前涵盖多个型号，包括ZNA26（10 MHz至26.5 GHz）、ZNA43（10 MHz至43.5 GHz）、ZNA50（10 MHz至50 GHz）以及ZNA67（10 MHz至67 GHz），其中ZNA67EXT还可通过扩展将频率范围提升至110 GHz。各型号均提供双端口或四端口配置，用户可根据具体测试需求灵活选择。

核心性能与硬件配置

ZNA系列矢量网络分析仪拥有业内领先的射频性能指标。在1 kHz中频带宽的设置条件下，其测量动态范围可高达146 dB（典型值），迹线噪声可低至0.001 dB，这两个出色的性能指标是测量高抑制比滤波器等器件的关键保障。此外，该系列的环境温度稳定性极佳，幅度漂移小于0.01 dB/K，相位漂移小于0.1°/K，确保了长时间测量的一致性。

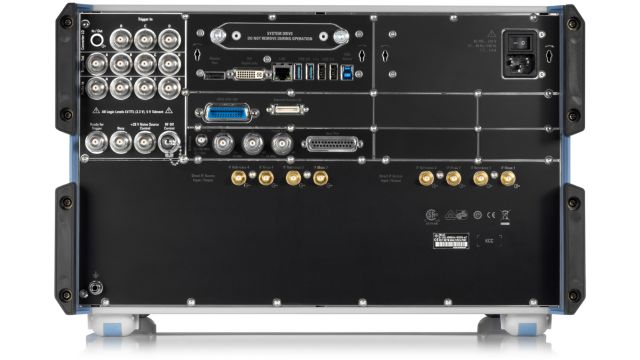

在硬件配置方面，ZNA内置多达四个相位相参的激励源和八个结构高度一致、可同时进行测量的接收机，以及两个本振信号源。同时集成了脉冲发生器、调制器、内部合路器和真正的多通道接收机架构，并可选配前置放大器、信号源和接收机步进衰减器、参考信号接入点以及完善的触发和同步功能。这些硬件配置使用户在测量变频器、放大器乃至复杂的T/R组件时，只需将被测器件与ZNA连接一次即可完成全部测量工作。尤其在变频测量方面，无需使用参考混频器即可在更短时间内完成经过矢量校准的变频损耗、插入相位、群延时等测量任务。

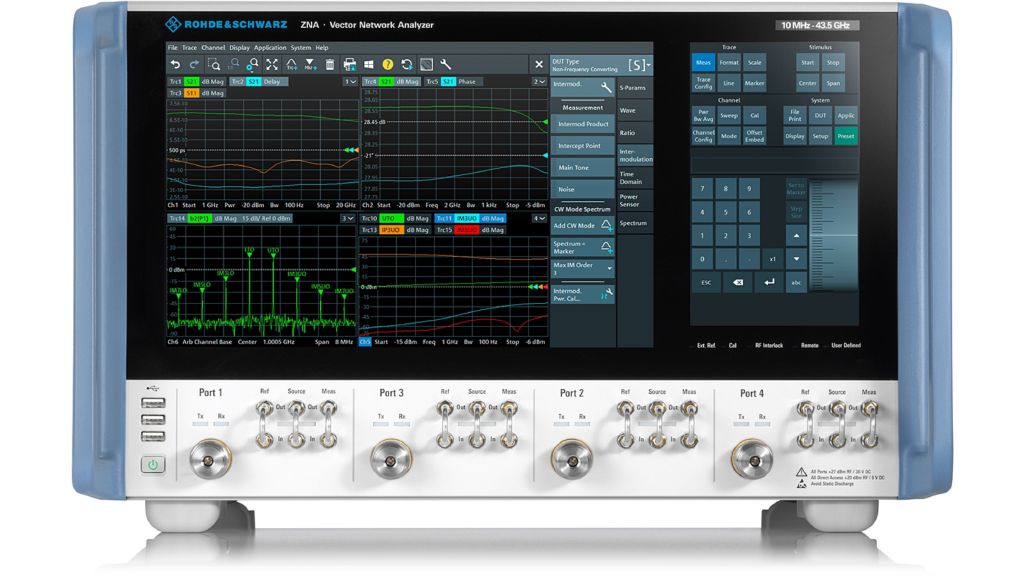

操作方面，ZNA是全球首个完全以触摸屏方式进行操作的矢量网络分析仪，配备12.1英寸主显示屏和7英寸副触摸屏，以被测器件为中心的操作方法极大简化了测量设置步骤，用户选择被测器件类型后，仪器会逐步引导完成所有设置，使得操作矢量网络分析仪变得像使用手机一样方便。

常见故障类型与维修方案

随着ZNA系列矢量网络分析仪在各类科研生产场景中的广泛使用，仪器不可避免地会因长时间运行、环境因素、操作不当或元器件老化等原因出现各类故障。综合维修实践，ZNA系列常见故障主要集中在以下几个方面：

电源故障：主要表现为仪器无法正常开机。原因可能涉及电源模块老化、击穿，或主板供电电路故障等。维修方案为对电源模块和主板进行精细检测，更换或维修故障电源模块，修复主板电路，确保整机供电系统恢复正常。

端口故障：包括端口无正常响应、无输出或无输入、信号异常等。此类故障常由射频端口因外力撞击或静电导致物理损坏、内部射频开关或继电器寿命耗尽、驱动电路故障等原因引起。维修需使用专业设备检查端口损伤情况，更换受损的射频端口或整个连接器组件，测试并更换失效的继电器开关及其驱动板卡。

测试与校准故障：表现为测试结果异常、校准失败或超差。原因可能包括仪器未定期校准或校准失效、内部射频通路性能劣化、衰减器或混频器等关键器件损坏，以及本振相位噪声恶化等。维修时需先进行全面的性能验证与校准，若校准无效则深入检测射频链路，精准定位并更换性能衰退的衰减器、混频器等核心组件。

显示故障：常见现象为花屏、黑屏、拖屏等。可能是显示屏本身老化损坏，也可能是背光单元损坏或显示驱动电路故障所致。

按键与旋钮故障：按键无反应或调节旋钮无响应，通常由前面板控制电路或旋钮编码器老化磨损引起。

接口与系统故障：包括不认存储介质、不能与控制系统联机、进不了系统、开机自检报错等。部分故障可能由误操作引起的软故障所致，仪器多具有多菜单显示功能，有时误操作会引起仪器功能紊乱，通过正确使用菜单即可排除。

日常维护保养建议

为延长ZNA矢量网络分析仪的使用寿命、减少故障发生概率，用户在日常使用中应做好以下维护保养工作：定期使用柔软干燥的布擦拭仪器外壳，避免灰尘和污垢积累影响测量准确性；确保仪器在通风散热良好的环境中使用，散热孔不可受阻；定期检查电源线、信号线等连接是否牢固，射频电缆接口是否松动；按照仪器使用频率和要求定期进行计量校准，建议高精度测量应用每年校准一次，以确保测量数据的准确性和可追溯性。
