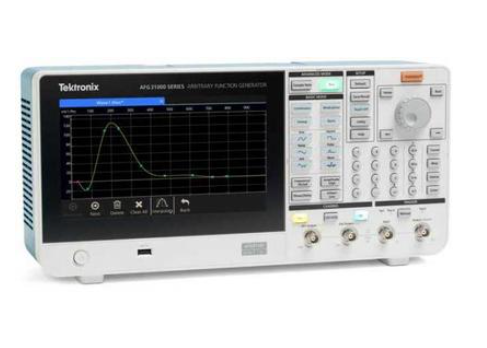

泰克AFG31000系列(含AFG31021/31022/31051/31102等型号)凭借25-250MHz宽频带、14位高分辨率及InstaView™实时监测技术，成为电子研发、生产校准、科研教育领域的核心信号源设备。长期高负荷运行中，易出现开机报错、无信号输出、波形失真、过热保护等故障，影响测试工作开展。本文围绕常见故障、专业维修方案与日常养护展开，为设备高效运维提供参考。

　　开机异常故障维修

　　开机无响应、黑屏报错、反复重启是AFG31000较常见的基础故障。维修时先排查外部供电，检查电源线、适配器是否完好，供电电压是否匹配设备额定参数，排除供电接触不良、电压异常等问题。

　　若外部供电正常，需聚焦内部电源系统，检测电源板保险丝是否熔断、电容是否鼓包老化、电源接口是否虚焊。针对熔断的保险丝，需先排查电路短路隐患再更换同规格配件;对老化电源芯片、稳压元件进行更换，重新焊接松动接口。同时可尝试刷写最新固件，排除固件异常导致的重启问题，修复后通电自检，确保设备正常启动。

　　信号输出故障维修

　　无信号输出、波形失真、通道报错等问题，直接影响测试准确性，多由输出模块损坏、接触不良或元件老化引发。维修前先检查输出端口是否短路、测试线绝缘层是否破损，清洁端口触点，排除外部接触问题。

　　拆机后重点检测信号功放电路、晶体振荡器及输出模块，更换烧毁的功率管、老化的放大芯片，修复短路故障通道。维修完成后，需校准输出阻抗(匹配50Ω负载)，并执行全参数自检，验证频率、幅度、波形是否恢复原厂精度，确保信号输出稳定可靠。

　　过热与显示故障维修

　　过热保护触发、设备自动停机，多因散热风扇积灰堵塞、散热风道受阻或温度传感器异常。维修时清理风扇与散热片灰尘，更换运转异常的风扇，检测温度传感器状态，重新固定松动的散热片，同时优化设备放置环境，避免高温密闭环境运行。

　　显示异常(花屏、黑屏、触控失灵)多由排线松动、显示模块损坏导致。重新插拔显示屏排线并清洁触点，若排线损坏则更换显示总成;针对触控无响应，检测主板触控驱动芯片，修复虚焊或更换故障元件，确保显示与操作功能正常。

　　接口通讯故障维修

　　USB/LAN接口无法连接、存储设备识别失败，常见于接口芯片损坏、驱动异常或固件版本过低。维修时清洁接口触点，修复虚焊接口，更换损坏的接口芯片;更新仪器固件与电脑驱动，解决兼容性问题;检测存储模块电路，排除读取失败故障，恢复设备通讯与数据存储功能。

　　日常养护与故障预防

　　做好日常养护可大幅降低故障发生率。设备需放置在干燥、通风、无强电磁干扰的环境，避免高温高湿;定期清理散热通道灰尘，检查电源线、测试线是否破损;使用时严格遵守操作规范，避免带电热插拔、超负载运行，防止输出短路;每季度执行仪器自检与自校准，长期闲置时定期通电驱潮，保持设备性能稳定。
