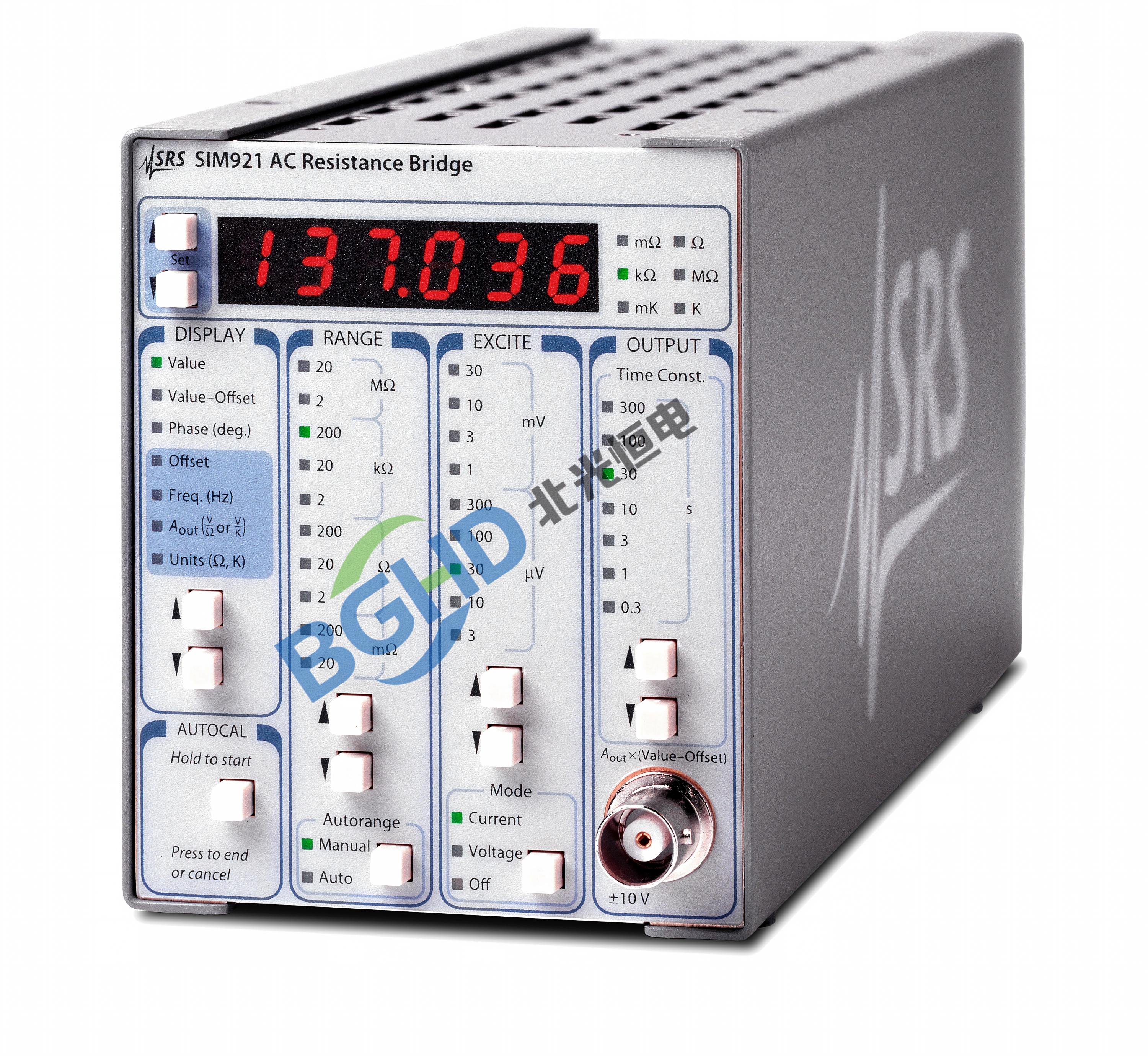

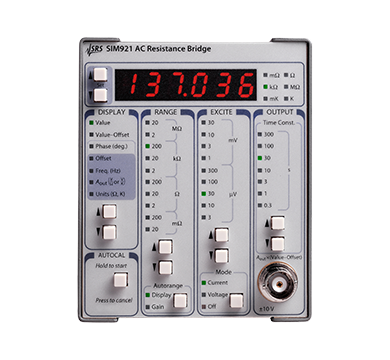

SIM921 是斯坦福研究系统(Stanford Research Systems，SRS)推出的 精密交流电阻桥模块，专为超低温测温与精密电阻测量设计，集成于 SIM900 主机箱中使用。该仪器激励功率低于 100 aW，可在 50 mK 以下极低温环境测量热敏电阻而不产生显著自热误差。长期运行后，SIM921 常出现测量精度下降、激励信号异常、相位检测失准等问题，严重影响低温实验数据可靠性。北光恒电提供专业的 SIM921 维修与校准服务，帮助客户快速恢复仪器至出厂性能标准。

　　常见故障类型

　　电阻测量精度下降

　　表现：四线制电阻测量结果偏离实际值，尤其在 1 mΩ 至 100 MΩ 宽量程范围内误差显著扩大。原因在于内部高稳定性参考电阻老化、比率测量电路增益漂移或自动校准功能失效。

　　激励信号异常

　　表现：AC 激励电流或电压输出幅度不稳定，无法维持恒流或恒压模式，激励频率在 2 Hz 至 60 Hz 范围内出现抖动。原因在于激励源正弦波发生电路失真、输出缓冲级性能退化或反馈控制环路参数偏移。

　　激励功率超差

　　表现：激励功率超过 100 aW 规格，导致低温样品产生自热效应，测量数据失真。原因在于激励电流/电压设定值漂移、内部衰减网络精度下降或输出阻抗匹配异常。

　　相位检测失准

　　表现：双相锁相解调器输出相位角错误，无法正确指示引线电抗过大等异常状态，电阻与相位测量结果不稳定。原因在于正弦解调器参考信号相位漂移、模拟乘法器线性度下降或低通滤波器参数变化。

　　自动量程失效

　　表现：自动量程功能无法正常切换，或量程切换后显示读数跳变、增益设置错误。原因在于量程控制逻辑电路故障、继电器开关接触不良或增益选择网络电阻开路。

　　线性化输出异常

　　表现：模拟线性化输出电压与电阻/温度值对应关系错误，无法正确驱动外部记录设备。原因在于线性化电路参考电压源漂移、数模转换器精度下降或输出缓冲放大器失调。

　　时间常数切换故障

　　表现：后解调时间常数在 300 ms 至 300 s 范围内无法正常设置或切换，影响测量响应速度与分辨率权衡。原因在于滤波器时间常数选择电路故障、RC 网络元件老化或控制开关失效。

　　通信失联

　　表现：SIM921 插入 SIM900 机箱后前面板无响应，远程控制指令无法执行，GPIB 或 RS-232 通信中断。原因在于背板总线接口金手指氧化、串行通信接口芯片损坏或固件数据损坏。

　　SIM921主要技术参数

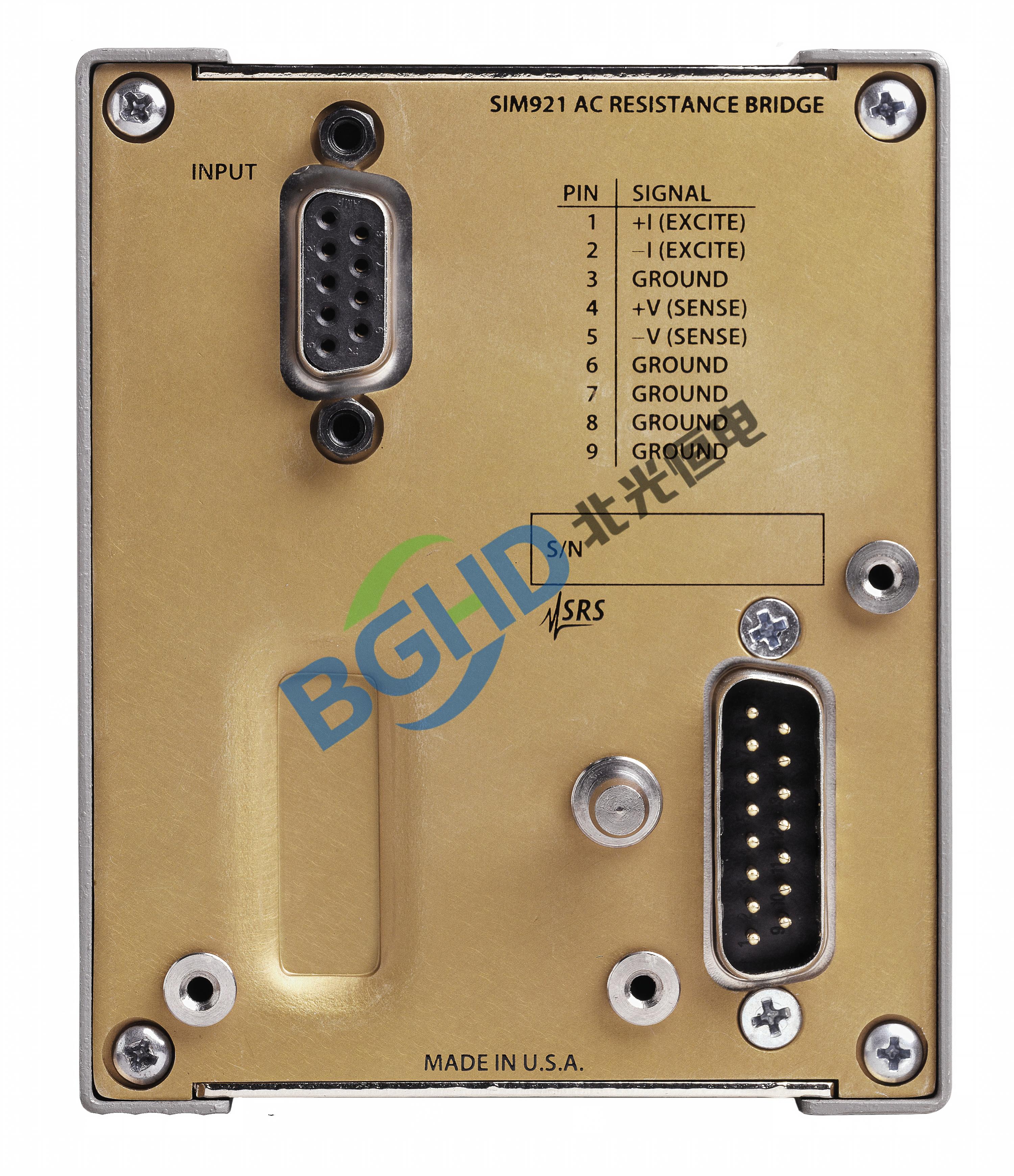

　　SIM921 采用四线制测量电路消除引线电阻影响，支持 1 mΩ 至 100 MΩ 宽量程电阻测量。激励方式可选恒流或恒压模式，激励频率 2 Hz 至 60 Hz 连续可调，激励功率低至 100 aW 以下，适用于 50 mK 以下超低温环境。内置双相正弦解调器提供优异信噪比，可同时输出电阻、温度与相位信息，时间常数 300 ms 至 300 s 可选，支持自动量程与自动校准功能。

　　专业维修流程

　　第一步：全面诊断

　　开机通电测试，验证 SIM900 主机识别与通信功能。使用标准电阻箱在多个量程档位进行四线制电阻测量精度验证。检查恒流与恒压两种激励模式输出幅度与频率稳定性。测量激励功率是否符合 100 aW 以下规格。验证相位检测功能，检查相位角读数准确性。测试自动量程切换与时间常数设置功能。

　　第二步：板级精确定位

　　利用高精度数字万用表与阻抗分析仪定位具体故障电路节点。检查内部参考电阻阻值稳定性与温度系数。检测激励源正弦波发生电路输出频谱纯度。测量双相解调器模拟乘法器线性度与失调电压。检查量程切换继电器触点接触电阻。排查时间常数选择 RC 网络元件参数偏差。

　　第三步：精密维修与元件替换

　　更换老化参考电阻，选用高稳定性、低温度系数精密电阻。更换激励源关键元件，恢复正弦波输出纯度与频率稳定性。更换解调器模拟乘法器芯片，确保相位检测线性度。更换量程切换继电器，保证触点接触可靠。更换时间常数选择网络中的精密电阻与电容。更换所有电源路径退耦电容与基准电压源。

　　第四步：校准与验证

　　使用 FLUKE 8508A 参考万用表与标准电阻箱进行全量程电阻测量校准。验证 1 mΩ 至 100 MΩ 各量程档位测量精度，要求优于出厂规格。检查激励功率在所有量程与激励模式下的实际值，确保低于 100 aW。验证相位检测功能，使用已知电抗负载检查相位角读数准确性。测试自动量程、自动校准与时间常数切换功能。SIM900 主机通信测试，确认远程控制与数据读取正常。

　　第五步：老化测试与交付

　　满载连续运行 72 小时老化测试，监测电阻测量稳定性与激励信号漂移。在恒温环境下进行温度系数验证，确保低温实验可靠性。出具完整校准报告，含各量程测试数据与合格判定。采用原厂防静电包装交付，支持顺丰保价运输。

　　为什么选择北光恒电

　　北光恒电专注电测仪器仪表维修行业多年，团队积累了丰富的 SIM900 系列模块维修经验，尤其擅长精密电阻测量仪器的板级诊断与校准。全部替换元件来自授权分销渠道，参考电阻选用高稳定性低温度系数器件，不使用来路不明的替代品。维修过程不拆解芯片级固件，保留原始仪器完整性。校准结果严格优于出厂规格下限，可出具可追溯的校准报告，满足实验室年度核查要求。透明报价，先诊断后报价，客户确认后再动手维修。标准维修周期 7 至 15 个工作日，加急可至 3 个工作日。

　　常见问题解答

　　SIM921可以单独使用吗?

　　不可以。SIM921 为 SIM900 主机箱的插卡模块，必须插入 SIM900 机箱供电后才能工作。单独一片 SIM921 模块无法独立运行。

　　维修后测量精度能达到出厂水平吗?

　　可以。我们的校准标准为出厂规格下限的 110%，修复后各量程测量精度均优于厂家最低保证值，并出具可追溯的校准报告。

　　激励功率超出100 aW对低温实验有多大影响?

　　影响严重。激励功率过高会导致低温样品产生自热效应，使测量温度高于实际温度，数据失真。对于 50 mK 以下极低温环境，必须确保激励功率严格低于 100 aW。

　　SIM921适合哪些应用场景?

　　SIM921 主要用于超低温测温实验，如稀释制冷机、绝热去磁制冷等场景下的热敏电阻测量，也适用于超导材料电阻特性研究、精密电阻器件表征等需要极低激励功率的应用。
