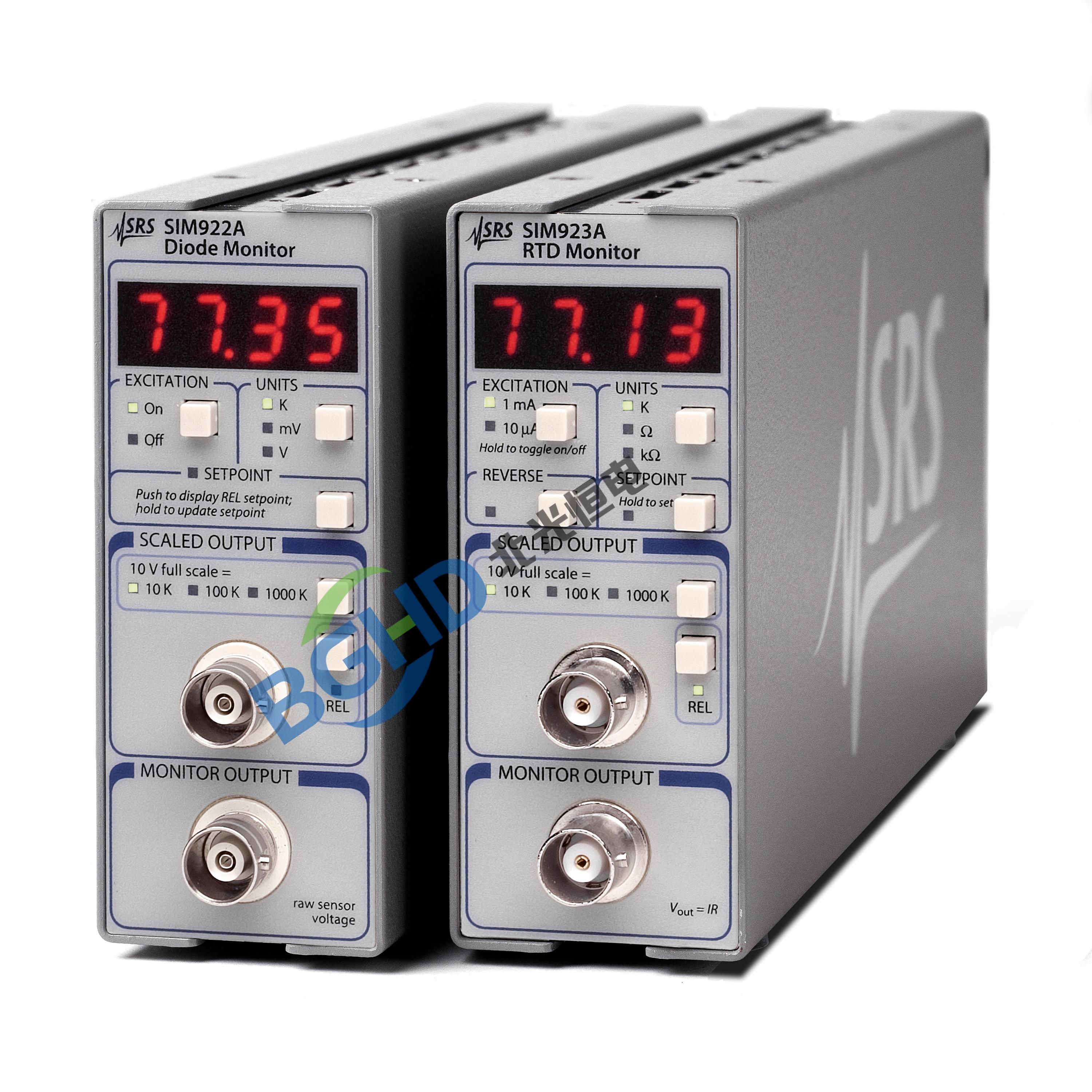

SIM922A 是斯坦福研究系统(Stanford Research Systems，SRS)推出的 单通道二极管温度监视器模块，搭配 SIM900 主机箱使用，通过可编程精密 10 µA 恒流源激励二极管传感器，实现 1.4 K 至 475 K 宽温度范围的连续监测。该模块广泛应用于低温物理实验、稀释制冷系统、超导材料研究等领域，长期使用后常出现激励电流偏差、温度换算失效、模拟输出失准等故障，直接影响实验数据的可靠性与重复性。北光恒电提供专业的 SIM922A 维修与校准服务，为冷端温度监测保驾护航。

　　常见故障类型

　　温度显示数值跳变或无读数

　　表现：LED 四位数字显示器出现乱码、缺划或完全无显示，输入端连接合格二极管传感器后仍无温度读数输出。原因在于传感器激励恒流源失效、内部模数转换器故障或显示器驱动电路损坏。

　　激励电流偏差超出规格

　　表现：10 µA 激励电流实际值与标称值偏差超过允许范围，导致二极管 V-T 特性曲线偏移，温度换算结果系统性偏高或偏低。原因在于可编程电流源参考电压漂移、输出级晶体管参数离散或电流设定数字电位器老化。

　　四线制测量失效

　　表现：引入较长传感器引线后温度读数出现明显系统性偏差，无法消除引线电阻对测量的影响。原因在于四线制测量电路中恒流引线与感应引线切换开关接触不良，或前端差分放大器输入偏置电流增大。

　　线性化电压输出失准

　　表现：模拟输出端 ±10 V 线性化电压与实际温度对应关系错误，无法驱动外部记录仪或 SIM960 PID 控制器进行闭环温控。原因在于内置温度-电压换算校准曲线参数偏移或数模转换参考电压源老化。

　　二极管传感器电压输出异常

　　表现：监控输出端(Monitor Output)的缓冲原始传感器电压含异常噪声、纹波或直流偏置，无法反映传感器真实响应。原因在于缓冲放大器噪声恶化、输入级滤波电容失效或电磁干扰屏蔽性能下降。

　　校准曲线丢失或损坏

　　表现：自定义 256 点校准曲线无法读取或数据校验失败，恢复为出厂标准曲线后测量精度无法满足需求。原因在于非易失存储器数据位翻转、电池备份电路失效或校准数据写入过程中意外断电。

　　相对测量模式(Relative)异常

　　表现：相对模式按钮无法正常记录基准值，或切换后读数漂移超出预期，无法实现温度偏差的高分辨率扩展显示。原因在于相对模式保持电路电容漏电或参考值存储电路故障。

　　通信接口失效

　　表现：串行通信接口无法响应指令，温度数据无法远程读取，SIM900 主机无法识别 SIM922A 模块。原因在于串行接口收发器芯片损坏、背板总线连接器金手指氧化或固件运行异常。

　　SIM922A主要技术参数

　　SIM922A 采用四线制测量电路，激励电流源可编程精密输出 10 µA，支持硅二极管、砷化镓二极管及镓铝砷二极管多种传感器，温度测量范围覆盖 1.4 K 至 475 K。内置出厂标准温度-电压换算曲线，并支持存储自定义 256 点校准曲线。提供两路模拟输出：一路为 ±10 V 线性化温度电压(满量程可设为 10 K 至 1000 K)，另一路为缓冲低噪声原始传感器电压。每秒完成五次测量读数，支持相对测量模式扩展温度偏差分辨率，可与 SIM960 模拟 PID 控制器联用实现高精度温控闭环。

　　专业维修流程

　　第一步：通电初检与功能验证

　　连接 SIM900 主机通电，确认模块识别与串口通信正常。连接标准二极管传感器，验证温度显示、激励电流与双路模拟输出的基本功能。使用高精度数字万用表测量实际激励电流值，与标称 10 µA 进行比对。

　　第二步：逐级电路诊断

　　使用源表施加已知电压模拟二极管传感器响应，验证模数转换与温度换算链路准确性。测量线性化模拟输出电压与温度读数对应关系，定位换算曲线偏差节点。检查四线制测量电路中各开关节点状态与接触电阻。排查非易失存储器数据完整性，必要时重建自定义校准曲线。

　　第三步：精密元件更换

　　更换激励电流源中老化的参考电阻与晶体管，恢复 10 µA 输出精度。更换缓冲放大器输入级低噪声器件，降低传感器电压输出噪声。更换所有滤波与退耦电容，恢复信号链路纯净度。修复或更换非易失存储器备份电路，确保校准数据持久存储。

　　第四步：全量程校准验证

　　使用经过溯源的标准温度传感器在全量程内进行温度校准，验证 1.4 K 至 475 K 各档位精度。使用精密源表输出标准电压信号，验证线性化模拟输出斜率与零点精度。逐一验证两路模拟输出的负载驱动能力与噪声水平。测试相对测量模式功能与自定义校准曲线读写流程。验证串行通信全指令集响应正确性。

　　第五步：高低温老化与交付

　　在室温和低温端分别进行持续通电老化测试，监测激励电流与温度读数漂移。出具包含激励电流实测值、各温度点校准数据与模拟输出精度的完整报告。采用原厂防静电包装交付，支持顺丰保价运输。

　　为什么选择北光恒电

　　北光恒电长期深耕精密电测仪器维修领域，对 SIM922A 二极管温度监视器的四线制测量链路、温度换算校准体系与低噪声模拟输出电路有深入研究。维修团队配备低温标准传感器与精密源表，可在接近实际使用工况的条件下完成功能验证与校准。全部替换元件选用原厂同规格器件，激励电流源与模拟输出链路经独立计量确认精度达标后装回仪器。维修全程记录可追溯，校准数据可溯源至国家计量标准，满足实验室质量管理体系要求。透明报价，维修前提供详细故障报告与费用明细。

　　常见问题解答

　　SIM922A和SIM923A有什么区别?

　　SIM922A 专用于二极管传感器，搭配 10 µA 精密恒流激励源;SIM923A 适用于 Pt RTD 热电阻传感器，支持 10 µA 和 1 mA 两档激励电流，并具备电流换向消除热电动势功能。维修时请确认原始型号。

　　二极管传感器更换后需要重新校准吗?

　　同型号传感器更换后通常可继续使用内置标准曲线。如更换为不同品牌或型号的二极管，建议使用 SIM921 AC 电阻桥重新获取传感器 V-T 特性曲线并写入自定义校准曲线存储区。

　　激励电流偏差1 µA会导致多大温度误差?

　　对于典型的硅二极管传感器，10 µA 激励电流下温度灵敏度约为每开尔文数十微伏量级，1 µA 偏差可能引入数十毫开尔文至数百毫开尔文的系统性温度误差，在低温段影响尤为显著。

　　仪器显示温度正常，但模拟输出无信号是什么原因?

　　通常为模拟输出缓冲级故障或参考电压源失效所致，与数字显示链路相互独立。可通过测量两路模拟输出端开路电压判断故障位置，必要时更换相关模拟器件。
