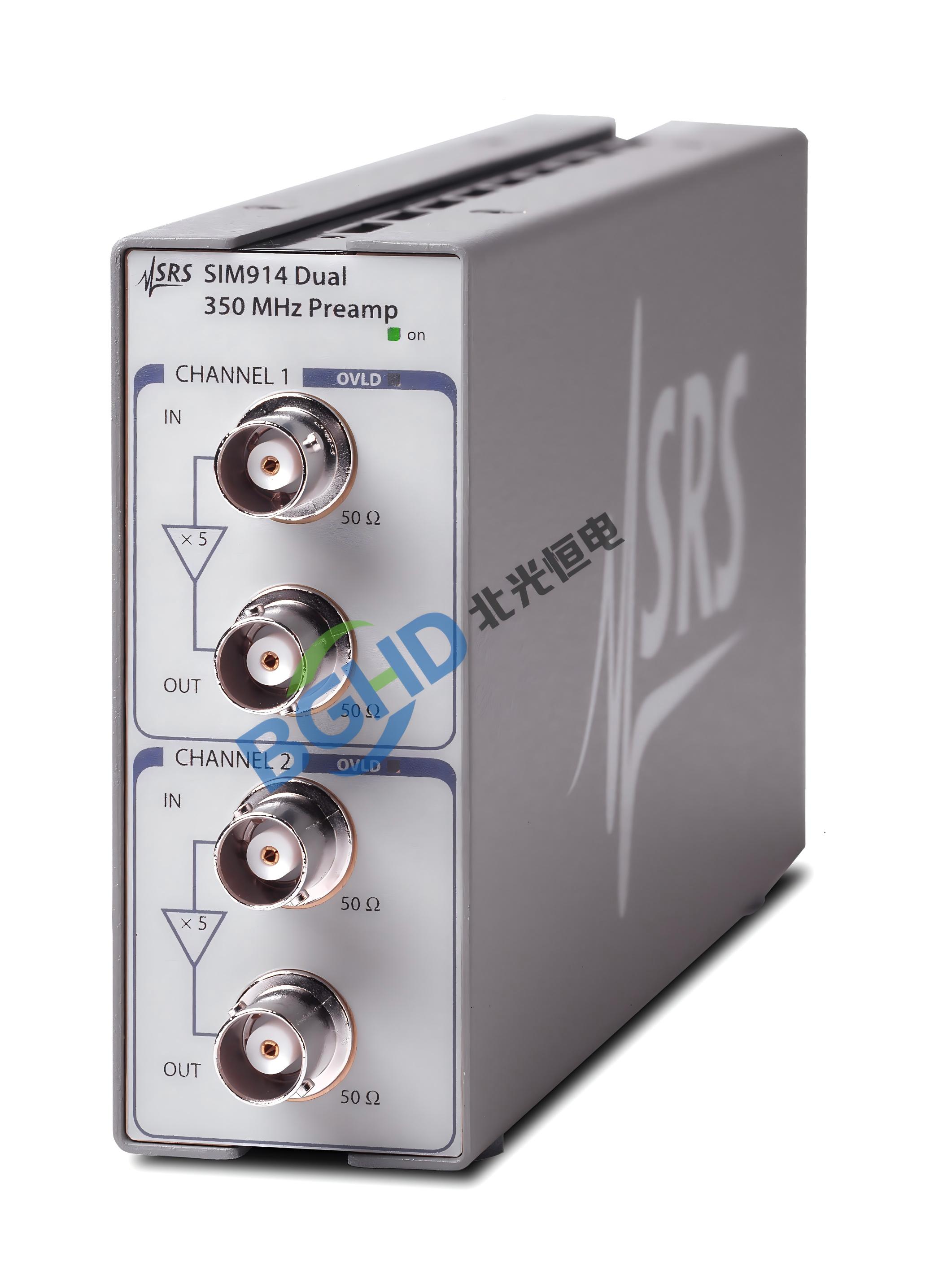

SIM914 是斯坦福研究系统(Stanford Research Systems，SRS)推出的 350 MHz 双通道直流耦合前置放大器，集成于 SIM900 主机箱中使用，专为光电倍增管(PMT)和光电二极管等高频信号放大设计。长期使用后，SIM914 双通道放大器常出现增益漂移、噪声恶化、带宽衰减等故障，严重影响高频信号采集质量。北光恒电提供专业的 SIM914 维修与校准服务，帮助客户快速恢复仪器至出厂性能标准。

　　常见故障类型

　　双通道增益不一致

　　表现：两个放大通道输出幅度出现明显差异，或某一通道增益明显偏离标称值 ×5(14 dB)。原因在于内部放大电路元件老化、通道匹配电阻网络参数离散化加剧。

　　输入噪声恶化

　　表现：底噪从标称值 6.4 nV/√Hz 显著上升，尤其在高频段表现更为突出。原因在于高频晶体管噪声特性退化、输入阻抗匹配网络老化或电源退耦性能衰减。

　　带宽衰减

　　表现：高频信号增益明显降低，无法达到 DC 至 350 MHz 的全带宽指标，上升时间从标称值劣化。原因在于放大器芯片高频增益下降、输入输出耦合网络性能衰退或 50Ω 阻抗匹配网络失配。

　　直流偏置与失调电压超差

　　表现：输入端短路时输出存在稳定直流偏置，直流精度下降。原因在于输入级直流工作点漂移、内部参考电压源老化或补偿电路参数偏移。

　　过载恢复时间劣化

　　表现：遭遇信号过载后，恢复时间远超标称值 3 纳秒，正常信号处理延迟增加。原因在于输入钳位保护电路响应速度下降或保护二极管性能退化。

　　通道间相位线性度下降

　　表现：宽频带脉冲信号经放大后波形失真，相位响应非线性。原因在于放大器高频相位特性劣化、PCB 走线分布参数变化或通道间匹配失衡。

　　通信失联(SIM900无法识别模块)

　　表现：SIM914 插入 SIM900 机箱后前面板无响应，通信报错或通道切换指令无法执行。原因在于背板总线接口金手指氧化、控制逻辑芯片故障或板载串行存储器数据损坏。

　　SIM914主要技术参数

　　SIM914 为双通道直流耦合放大器，每通道增益固定为 ×5(即 14 dB)。带宽覆盖 DC 至 350 MHz，输入噪声低至 6.4 nV/√Hz，过载恢复时间仅 3 纳秒，输入与输出阻抗均为 50Ω，相位线性度优异，可级联多台放大器而不会产生振荡。适用于光电倍增管和光电二极管等高频弱信号放大应用。

　　专业维修流程

　　第一步：全面诊断

　　开机通电测试，记录双通道静态功耗与工作电流。测量各通道直流增益，验证是否偏离标称值 ×5(14 dB)。输入端短路状态下测量双通道输出噪声谱密度。使用高频信号源注入法测量双通道频率响应曲线，验证 DC 至 350 MHz 带宽是否达标。测量过载恢复时间，评估是否优于 3 纳秒规格。连接 SIM900 主机验证模块识别与双通道切换指令。

　　第二步：板级精确定位

　　利用高带宽示波器和频谱分析仪定位具体故障通道与节点。检查双通道匹配网络阻值偏差，采用四线开尔文测量法精确测量。检测高频放大晶体管 S 参数是否满足高频增益要求。排查 50Ω 阻抗匹配网络与耦合网络性能。检查输入钳位保护电路响应特性。

　　第三步：精密维修与元件替换

　　全部替换元件采用与原厂规格一致的高频器件。更换高频放大链路中性能退化的晶体管与无源器件。更换所有电源路径上的退耦电容与滤波网络。补焊全部可疑焊点，特别是高频信号走线区域。检查并修复 PCB 微带线，确保 50Ω 特性阻抗连续性。

　　第四步：校准与验证

　　使用高频信号源与功率计进行双通道增益校准，确保各通道增益严格等于 ×5(14 dB)。在 10 MHz、100 MHz、350 MHz 三点测量频率响应，验证全带宽内增益平坦度。使用相位分析仪测量高频脉冲响应，验证相位线性度符合原始规格。测量过载恢复时间，验收标准不超过 3 纳秒。SIM900 主机通信测试，确认双通道独立切换与寄存器读写正常。

　　第五步：老化测试与交付

　　双通道满载连续运行 72 小时老化测试，监测增益稳定性与噪声漂移。出具完整校准报告，含双通道测试数据与合格判定。采用原厂防静电包装交付，支持顺丰保价运输。

　　为什么选择北光恒电

　　北光恒电专注电测仪器仪表维修行业多年，团队积累了丰富的 SIM900 系列模块维修经验，尤其擅长高频宽带放大器的板级诊断与精密校准。全部替换元件来自授权分销渠道，高频晶体管与无源器件均经实测筛选，不使用来路不明的替代品。维修过程不拆解芯片级固件，保留原始仪器完整性。双通道校准结果严格优于出厂规格下限，可出具可追溯的校准报告。透明报价，先诊断后报价，客户确认后再动手维修。全国顺丰上门取件，标准维修周期 7 至 15 个工作日。

　　常见问题解答

　　SIM914可以单独使用吗?

　　不可以。SIM914 为 SIM900 主机箱的插卡模块，必须插入 SIM900 机箱供电后才能工作。单独一片 SIM914 模块无法独立运行。

　　两台SIM914可以级联使用吗?

　　可以。SIM914 设计支持多台级联而不会产生振荡，适合需要更高增益的高频信号放大应用。维修后我们会对级联稳定性进行验证测试。

　　维修后带宽能达到350MHz吗?

　　可以。我们使用高频信号源对 DC 至 350 MHz 全频段进行逐一扫频验证，修复后带宽须达到原厂 350 MHz 规格，并保留一定余量。
