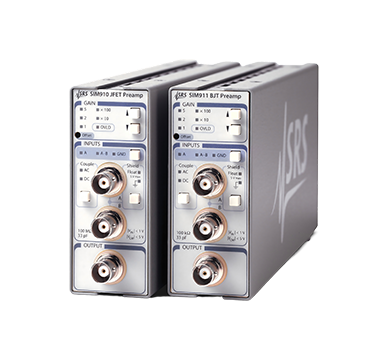

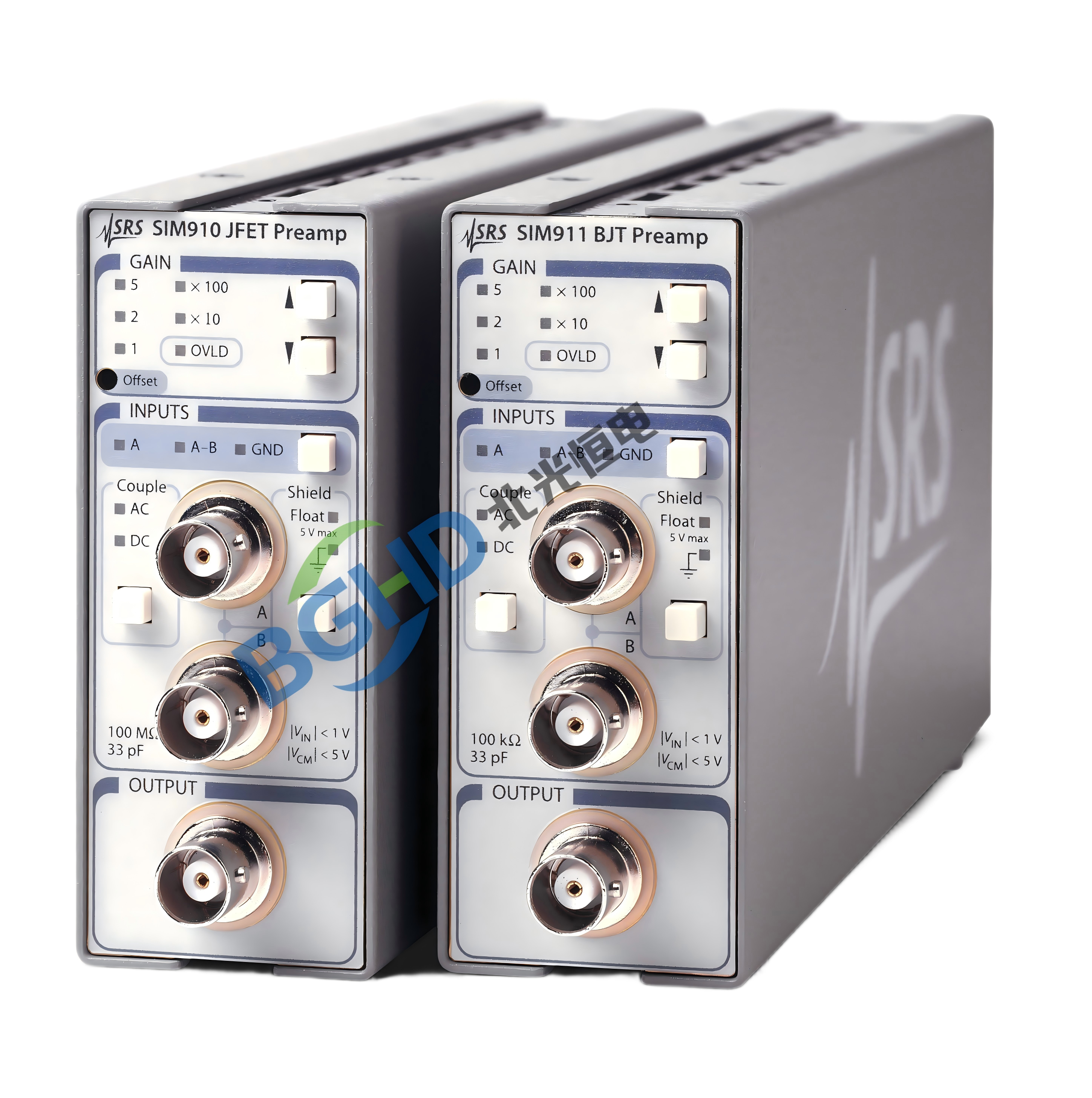

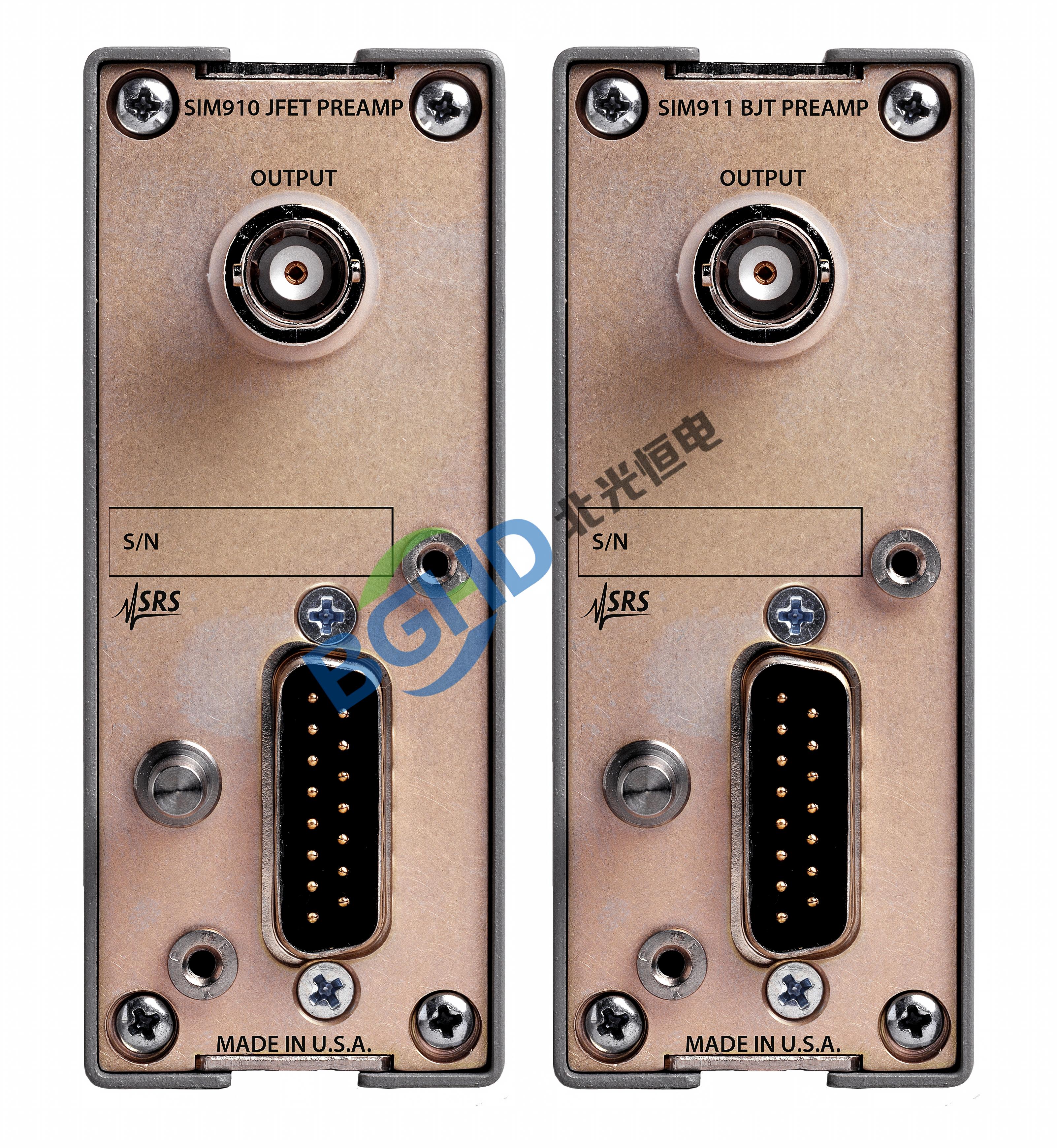

斯坦福研究系统(Stanford Research Systems，SRS)旗下的 SIM910 与 SIM911 是两款高性能 JFET/BJT 前置放大器模块，专为低噪声信号采集设计，广泛集成于 SIM900 主机箱系统中。长期运行后，SIM910/SIM911 前置放大器易出现增益漂移、噪声增大、输入失调电压异常等问题，严重影响实验数据精度。北光恒电提供专业的 SIM910/SIM911 维修与校准服务，帮助客户快速恢复仪器至出厂性能标准。

　　常见故障类型

　　增益精度下降

　　表现：输出信号幅度与理论值偏差超过 ±1%，常见于前置放大器内部反馈网络元件老化。原因在于精密电阻网络长期通电导致温漂累积，JFET 输入级增益特性发生不可逆偏移。

　　噪声异常增大

　　表现：底噪从标称值显著上升，尤其在 ×100 以上增益档位表现明显。原因在于 BJT/JFET 输入晶体管老化、内部屏蔽老化或电源退耦电容劣化。

　　输入失调电压超差

　　表现：输入端接地时输出端存在稳定直流偏置，无法通过调零功能完全消除。原因在于输入级晶体管参数离散化加剧，或板载调零电路参考电压源失效。

　　带宽衰减

　　表现：高频信号增益明显降低，无法达到产品手册标称的 -3dB 带宽指标。原因在于耦合电容容量衰减、PCB 走线微裂纹或放大器芯片开环增益下降。

　　通信失联

　　表现：SIM910/SIM911 模块插入 SIM900 机箱后前面板无响应，通信报错。原因在于模块背板总线接口金手指氧化、串行 EEPROM 数据损坏或控制逻辑芯片故障。

　　SIM910与SIM911主要参数

　　SIM910 为 JFET 输入型，输入阻抗高达 10GΩ 以上，输入噪声不超过 4nV/√Hz;SIM911 为 BJT 输入型，输入噪声不超过 5nV/√Hz。两款产品增益范围均为 ×1 至 ×10000，带宽 DC 至 1MHz，输出范围 ±10V，失调电压低于 100μV。维修替换元件时须严格区分型号，不得混用。

　　北光恒电专业维修流程

　　第一步：全面诊断

　　开机通电测试，记录各增益档位静态功耗。输入端短路状态下测量输出失调电压与噪声谱密度。使用信号源注入法测量频率响应曲线(10Hz ~ 2MHz)。连接 SIM900 主机验证模块识别与寄存器通信。

　　第二步：板级精确定位

　　利用高分辨率示波器和频谱分析仪定位具体故障节点。检查板内精密电阻网络阻值偏差，采用四线开尔文测量法。检测输入级 JFET/BJT 晶体管直流工作点是否偏离数据手册范围。排查退耦电容 ESR 值与漏电流。

　　第三步：精密维修与元件替换

　　全部替换采用与原厂规格一致的精密电阻及薄膜电容。JFET/BJT 输入级晶体管替换使用原厂或同级别军规器件。更换所有电解电容及板内 ±15V 电源路径器件。补焊全部可疑焊点，重新进行焊点质量检查。

　　第四步：校准与验证

　　使用 FLUKE 8508A 参考万用表与 HP 8640B 信号源进行全量程增益校准。在 1kHz、10kHz、100kHz 三点进行噪声密度实测，验收标准与出厂指标一致。逐一验证 ×1、×10、×100、×1000、×10000 各档位增益精度，要求在 ±0.1% 以内。SIM900 主机通信测试，确认模块 ID 读取、增益切换指令执行正常。

　　第五步：老化测试与交付

　　满载连续运行 72 小时老化测试，监测温漂与噪声稳定性。出具完整校准报告，含测试数据截图与合格判定。采用原厂防静电包装交付，支持顺丰保价运输。

　　为什么选择北光恒电

　　北光恒电专注电测仪器仪表维修行业多年，团队长期处理 SRS 全线 SIM 模块维修项目，积累了丰富的 SIM910/SIM911 实操经验。全部替换元件来自授权分销渠道，参数可溯源，不使用来路不明的替代品。校准过程不拆解芯片级固件，保留原始仪器完整性，确保维修后指标优于出厂下限。透明报价，先诊断后报价，客户确认后再动手维修，杜绝中途加价。全国顺丰上门取件，标准维修周期 7 至 15 个工作日，加急可至 3 个工作日。

　　常见问题解答

　　SIM910和SIM911可以互相替代吗?

　　两款模块外形和接口完全兼容，插入 SIM900 机箱均可正常工作。区别在于 SIM910 输入阻抗更高，适合高阻抗传感器;SIM911 驱动能力更强，适合低阻抗信号源。维修时请确认原始型号，以便选用正确替换元件。

　　维修后还能达到出厂指标吗?

　　可以。我们的校准标准为出厂规格下限的 110%，修复后实际指标优于厂家最低保证值，报告可作为实验室年度核查记录使用。
