在电磁兼容测试、无线通信及科研实验等领域，AR射频功率放大器凭借其宽频带覆盖和高线性度，成为行业内不可或缺的测试设备。然而，这类高价值仪器在质保期后往往面临维修周期长、费用高昂的困境。本文结合一线维修案例，深度解析AR功放的常见故障及真实修复过程。

AR功放核心特点与易损环节

AR功放产品线覆盖从直流到数十GHz、功率从瓦级到千瓦级的全系列。其内部结构通常包含前级功率单元、末级功率模块、控制板、供电系统及散热系统。

从维修大数据来看，AR功放最常见的故障点集中在前级功率单元和末级功率模块。这些模块在长期高负荷运行中，功率管容易因过热、过压或静电冲击而损坏。此外，控制板故障、供电系统异常也是导致各种报错的常见原因。

典型故障现象与深度分析

第一类故障：无输出或输出功率低

这是AR功放最经典的故障表现。故障现象为仪器通电后无信号输出，或输出功率明显低于正常水平。

经实际维修检测，此类故障多指向前级功率单元损坏或末级功率模块性能劣化。以AR 500A250A为例，拆机检查后发现前级功率单元损坏，更换相应器件后增益恢复正常。另一案例中，AR 10S6G18A输出功率不稳定，经检测发现预放模块A1损坏，末级模块A6/A7存在相位偏差。

深层原因在于：如果输入信号过大导致过载失真，或输出端负载不匹配（驻波比过高），都会造成功率管承受过大反射能量而损坏。

第二类故障：开机报错或自动关断

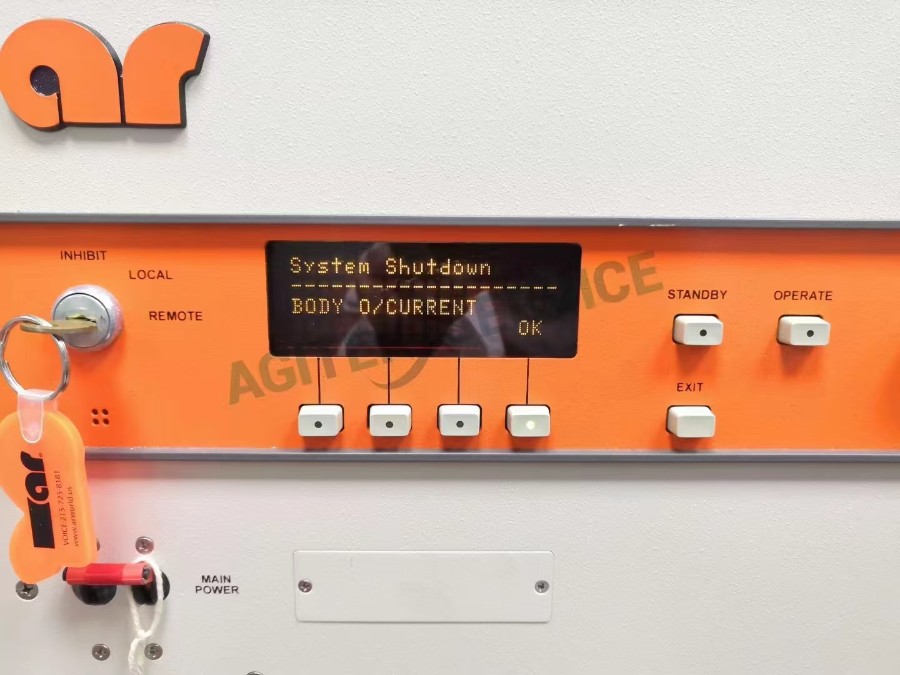

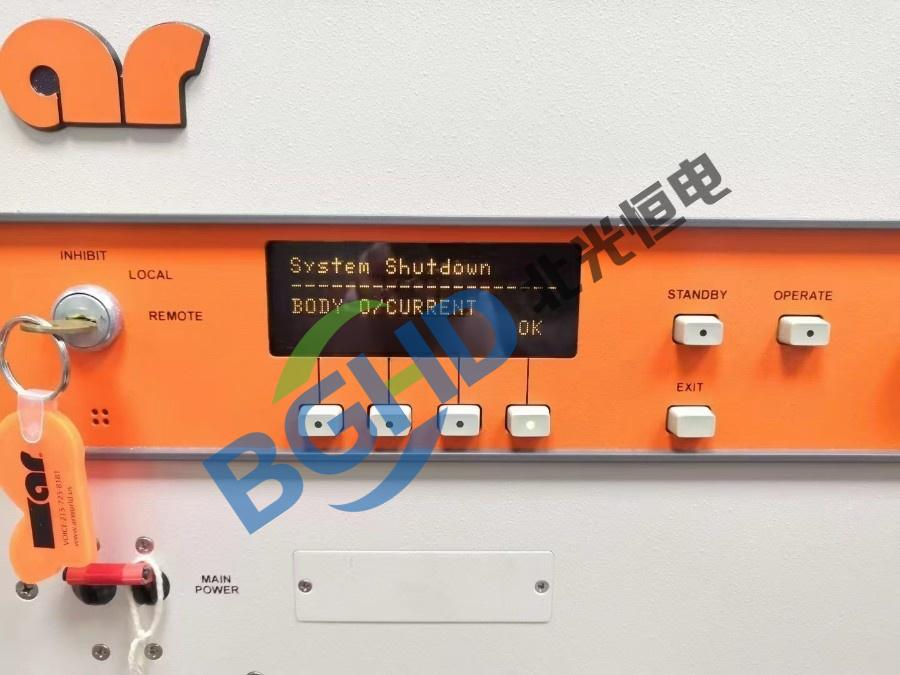

故障现象为开机后系统报错、过流保护触发，或运行一段时间后自动关断。

以AR 200TR4GB为例，该仪器开机10分钟后自动关断，报过流错误。经检测发现是高压行波管故障引起的报错，更换损坏组件后恢复正常。对于采用行波管作为放大元件的高功率功放，行波管老化或损坏通常表现为输出功率下降或过流保护触发。

第三类故障：开机黑屏或显示异常

故障现象为接通电源后屏幕无显示，按键无响应。

维修案例中，一台AR 800A3功率放大器出现开机黑屏故障。拆机检测后发现控制板部分故障，更换故障组件后屏幕显示正常，带负载功率恢复正常。此类故障通常涉及控制板上的电源管理芯片或显示驱动电路。

维修流程与实施细节

第一步：故障复现与前置诊断

收到待修仪器后，首先进行外观检查：确认散热风扇是否正常运转、接口有无物理损伤、内部有无异味或烧焦痕迹。随后在标准测试环境下复现故障现象，记录报错代码。

第二步：分段隔离与故障点锁定

采用分段隔离法逐步缩小故障范围。首先检查供电系统，测量各路供电电压是否正常。然后逐级检测信号通路，使用示波器追踪信号是否正常传输至前级、驱动级和末级。如果某级信号异常，则故障锁定在该级电路。

对于过热保护类故障，重点检查散热系统：散热风扇是否正常运转、散热通道是否被灰尘堵塞。

第三步：元器件级维修

在防静电工作台环境下进行更换操作。AR功放的维修不依赖“板卡替换”模式，而是直击核心故障点：

· 前级功率单元损坏时，检测并更换同规格功率管

· 末级模块相位偏差时，调整增益和相位参数，严重时更换整个模块

· 控制板故障时，检测电源芯片、MCU或显示驱动电路，更换损坏组件

· 供电系统异常时，检查滤波电容、整流桥等，老化电容需及时更换

第四步：整机校准与性能验证

硬件维修完成后进行系统级验证：使用标准信号源测试不同频率下的输出功率是否恢复至出厂指标；确保输入输出端阻抗匹配；在额定负载条件下连续运行，验证长时间稳定性；最后清理内部积灰。

维修后的预防措施

关于电源与接地：确保为放大器提供稳定电源，避免电压波动过大。

关于散热管理：放大器应放置在通风良好的位置，定期清洁散热器和风扇上的灰尘。

关于阻抗匹配：必须保证输出端负载阻抗与放大器规格匹配，负载不匹配会损坏功率管。

关于操作顺序：开机时应先接好负载再通电，关机时应先断电再断开负载，避免空载运行。

关于环境要求：工作环境温度建议在0-40℃，湿度低于80%RH。

关于定期检查：建议每年对放大器的增益、驻波比等指标进行检查，发现异常及时检修。
