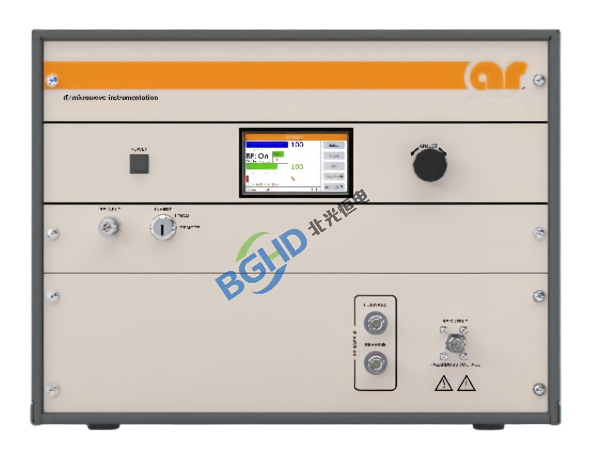

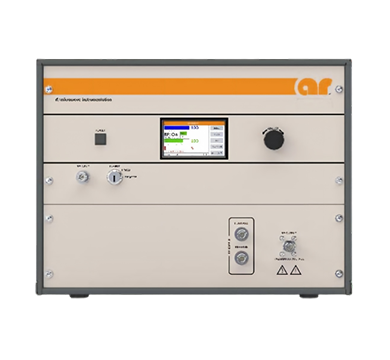

AR (Amplifier‑Research) 进口微波固态功率放大器，是 EMC 辐射抗扰测试、射频元器件试验、科研实验室高频信号放大的核心设备。设备长期高负荷连续输出微波信号，内部功率管、主控主板、射频接口极易发生损耗故障。北光恒电维修中心深耕进口射频微波仪器维修多年，承接 AR 全系列微波固态放大器检修、故障排查、整机校准、定期养护服务，解决实验室功放停机难题。

　　AR 全系列微波固态放大器常见故障

　　AR 主流微波固态放大器以 1‑6GHz 频段 S1G6 产品线为主，同时覆盖多款多频段大功率机型，日常高频故障主要分为八大类。

　　设备上电无响应、频繁烧坏保险管

　　仪器接通电源之后屏幕无亮起，通电瞬间保险丝熔断。故障根源大多是内部高压电源板短路、末级微波功率管击穿、供电模块漏电。遇到该故障切忌反复上电试机，极易连带烧毁昂贵的主控电路板，扩大设备损坏范围。

　　微波信号无输出，输出功率达不到标称参数

　　仪器可以正常开机，参数设置无误，但是射频端口没有微波输出，或是实测输出功率大幅衰减。常见损坏零件包含前级驱动模组、固态功率管、射频衰减器、老化松动的射频输出接头。

　　设备频繁触发过热、驻波、过流保护停机

　　功放运行十几分钟就自动停机告警，高温告警弹窗频繁弹出。除散热风道积攒灰尘、散热风扇损毁以外，负载天线匹配较差、驻波值超标、内置温度传感器失灵，都会触发设备自我保护。

　　输出微波波形失真，谐波、杂波指标超标

　　EMC 抗扰度测试时波形畸变，多余杂波干扰整套测试数据。故障成因一般是功率管偏置电压异常、内置滤波电容老化、功放静态工作点位偏移。

　　触控屏幕黑屏、花屏、触控失灵

　　AR 新款面板搭载触控显示屏，长期使用容易出现屏幕黑屏、触控卡顿、参数页面乱码，故障分为屏幕总成损坏、屏线松动、触控主板供电异常。

　　调节旋钮失灵、仪器死机卡顿

　　前面板功率调节编码器磨损，旋钮调节失效;设备测试途中死机卡死，测试参数无法修改。

　　高压启动失败告警锁定射频输出

　　高压供电模组、驱动电路发生故障，功放高压加载失败，系统直接锁住微波输出通道，设备无法投入试验。

　　通讯接口故障，无法对接 EMC 全自动测试系统

　　网口、程控接口损坏，功放无法和电脑测试软件联机操控，自动化测试流程被迫中断。

　　北光恒电标准化维修流程

　　1. 故障精准检测

　　工程师接收故障 AR 微波固态放大器，复现全部报错故障代码;依靠频谱分析仪、矢量网络分析仪、高精度万用表分区排查电源模块、射频模组、主控板损坏点位，拒绝盲目拆机更换元器件。

　　2. 分模块针对性检修

　　检修高压低压供电电路板，更换老化鼓包电容;维修驱动级、末级微波固态功率管，校准整机增益;修复触控屏、调节旋钮等人机交互配件;清理风道灰尘、更换故障散热风扇;修复程控通讯端口故障。

　　3. 参数校准与长时间老化测试

　　元器件维修结束之后，我们对功放全频段增益、输出功率平坦度、驻波保护阈值逐项校准，对标原厂出厂技术标准。经过长时间通电老化测试，确认设备不再触发故障告警之后交付客户。

　　AR 微波功放日常养护小贴士

　　大功率微波放大器养护重中之重便是散热环境，设备机柜预留充足通风空间，定时清理防尘网灰尘;开机前检查射频线缆、负载接头牢靠，禁止空载开启大功率微波输出;配备工业稳压电源规避电压冲击;定期拆机除尘保养，延长仪器使用寿命。
