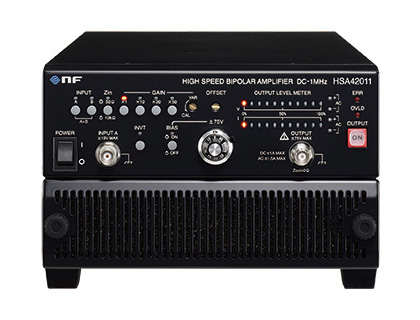

在压电陶瓷驱动、电磁线圈控制以及高速信号放大等精密测试领域，NF恩乃普(NF Corporation)的HSA42011高速双极性功率放大器堪称“驱动利器”。这款放大器凭借其高达1MHz的带宽、超过475V/µs的压摆率以及最大150Vp-p的输出幅度，成为科研人员和测试工程师驱动容性负载时的首选设备。

　　HSA42011核心特点与易损环节

　　HSA42011作为NF恩乃普高速双极性放大器系列的代表产品，具备以下核心特性：带宽高达1MHz，压摆率超过475V/µs，最大输出幅度为150Vp-p(±75V)，输出阻抗低至可忽略，能够为各类负载提供恒压驱动。此外，仪器还支持增益设置、输出极性切换、DC偏置微调以及输出监测(1:100监测比)等功能。

　　从维修大数据来看，HSA42011最常见的故障点集中在输出级功率管和内部直流供电电路。其内部采用双极性线性放大架构，输出级功率管在驱动大电流负载时发热量较大，长期高温运行可能导致功率管性能劣化甚至烧毁。同时，内部直流供电电路的异常也是导致各种保护报错的常见原因。

　　典型故障现象与深度分析

　　第一类故障：开机后过载LED常亮，无法输出

　　故障现象表现为开机后，前面板的过载LED(OVLD)持续点亮，输出开关无法设置为ON状态，仪器无法正常输出信号。

　　根据HSA42011技术手册第5章的故障诊断指引，过载LED常亮可能由以下原因导致：输出端存在过压状态、内部直流供电电压异常，或者仪器本身已发生硬件故障。手册明确指出：“如果即使在输入信号、偏置和输出都关闭的情况下过载LED仍然点亮，则本产品可能已经发生故障。”

　　经实际维修检测，此类故障多指向输出级功率管击穿短路。当输出级的一个或多个功率管发生C-E结击穿时，输出端会呈现对正电源或负电源的低阻通路，系统自检时检测到异常输出电压，从而触发过载保护并禁止输出开启。

　　第二类故障：无输出或输出异常

　　故障现象表现为设定好输入信号后，输出端没有信号输出，或者输出电压波形出现明显失真。

　　根据故障排查指南，可能的原因包括：信号线未正确连接、输入选择开关未正确设置(前面板INPUT A或后面板INPUT B)、输出开关未置于ON位置，或者AC峰值电流保护被触发。

　　其中，AC峰值电流保护是最容易被忽视的故障原因。HSA42011在驱动容性负载时，特别是在输入方波信号的情况下，输出电流在电压跳变沿处会远大于稳态值。如果负载电容过大或者信号上升/下降沿过快，瞬态电流可能触及仪器的峰值电流保护阈值，导致输出被切断。解决方法是适当降低输出电压、减缓输入信号的上升/下降时间，或者使用NF WF1947等具备波形沿控功能的多功能信号发生器。

　　第三类故障：开机后LED闪烁，操作无效

　　故障现象表现为开机后过载LED闪烁，所有按键操作无效，即使重新上电后问题依旧。

　　手册第5章指出，当过载LED闪烁时，仪器的所有开关操作都被禁用。如果输出异常电压状态持续60秒以上，仪器会进入禁用模式(disable mode)，此时需要关闭电源重新上电。如果重新上电后LED仍然持续闪烁，则表明仪器可能已经发生硬件故障。

　　此类故障通常指向内部直流供电电路异常。HSA42011内部有多组DC-DC转换电路为功率放大级提供正负电源，当某一路供电电压低于规格要求时，系统会检测到“内部电源异常”错误并进入保护状态。维修时需要重点排查电源板上的滤波电容、整流桥以及开关管等组件。

　　维修流程与实施细节

　　第一步：故障复现与前置诊断

　　收到待修仪器后，首先进行外观检查：前面板BNC输入接口是否存在物理损伤、散热风扇是否正常运转、内部有无异味或烧焦痕迹。随后在标准测试环境下复现用户描述的故障现象，观察面板LED状态和报错信息。

　　第二步：分段隔离与故障点锁定

　　采用分段隔离法逐步缩小故障范围。

　　首先检查电源模块。HSA42011对输入电压有严格限制，前面板INPUT A和后面板INPUT B的非破坏性最大输入电压为11V，超过此电压可能损坏仪器。使用万用表测量内部直流供电电压(正负电源)是否正常，任何一路异常都可能导致保护动作。

　　然后针对输出级进行检测。断开输出级与驱动级的连接，在无负载条件下测试驱动级信号是否正常。如果驱动级正常但连接输出级后异常，则故障锁定在输出级功率管。

　　最后检测保护电路。HSA42011内置了完善的过压、过流、过热保护机制，如果保护电路本身出现误触发，也会导致输出异常。

　　第三步：元器件级维修

　　在防静电工作台环境下进行更换操作。HSA42011的输出级采用双极性功率晶体管，需使用原厂规格或严格等效的型号进行更换。内部电源板的滤波电容长期高温运行后可能出现容量下降或漏液，建议一并更换。

　　需要注意的是，HSA42011的输入级使用了对静电敏感的元件，维修时务必佩戴防静电手环，避免造成二次损伤。

　　第四步：整机校准与验证

　　硬件维修完成后必须进行系统级验证。首先检查输出失调电压，HSA42011支持通过面板进行精细的输出失调调整。然后使用标准信号源(如NF WF1974)输入正弦波、方波信号，在额定负载条件下测试输出电压幅度、波形质量以及压摆率是否恢复至出厂指标。最后进行连续48小时的老化测试，监测长时间运行的稳定性。

　　维修后的预防措施

　　HSA42011作为高速功率放大器，正确的使用和维护至关重要。

　　关于输入电压限制：HSA42011的最大输入电压为±10V，非破坏性最大输入电压为11V。严禁施加超过11V的信号到输入端，否则可能永久损坏输入级电路。

　　关于容性负载驱动：驱动大电容负载时，尽量使用正弦波或缓变信号代替方波，或适当降低输出电压幅度，避免触发峰值电流保护。

　　关于散热与环境：HSA42011采用强制风冷设计，安装时确保前后左右与墙壁保持50cm以上的通风距离。工作环境温度应控制在0℃至+40℃之间，湿度在5%至85%RH范围内(无结露)。避免在腐蚀性气体、高粉尘或强电磁场环境中使用。

　　关于定期检查：建议每年对输出失调电压进行一次检查，如发现偏移较大可按照手册第3.5.3节的步骤进行精细调整。
