罗德与施瓦茨 FSP30 频谱分析仪：信号紊乱、读数异常故障维修案例

故障现象

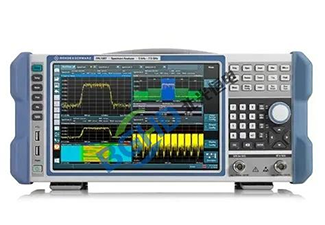

客户送修一台 R&S FSP30 频谱分析仪，故障描述为：测量已知信号源时，屏幕显示的频谱波形杂乱无章，信号幅度忽高忽低，频率读数漂移不定。客户原话是“信号完全乱了，测不准”。

排查过程

“信号乱”是现象，根源可能是射频前端、本振、中频或数字处理链路中任何一环出问题。排查必须从源头逐级切割。

外部信号验证：用一台稳定信号源输出 1GHz、-20dBm 单音信号。用另一台正常频谱仪确认信号源和线缆无问题。故障确认在本机。

自检与参考源检查：运行 FSP30 内部自检程序，报告 “LO Unlock” 错误。这直接指明故障方向：本振失锁。本振一旦失锁，混频后中频信号就会频率漂移，导致频谱显示完全混乱。

参考源测量：本振锁定依赖于高稳定度的内部参考源。用频率计测量后面板 10MHz 参考输出，发现频率在 10MHz 上下剧烈跳动，幅度也不稳定。正常应为稳定的 10.000000MHz。内部参考源已失效。

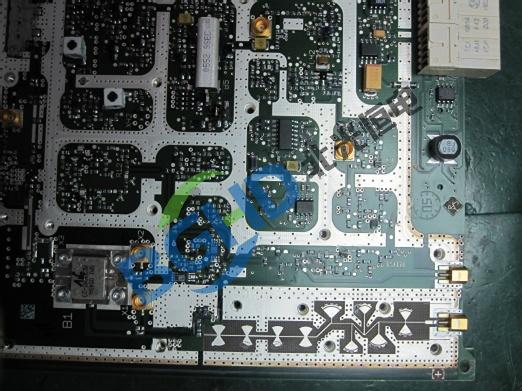

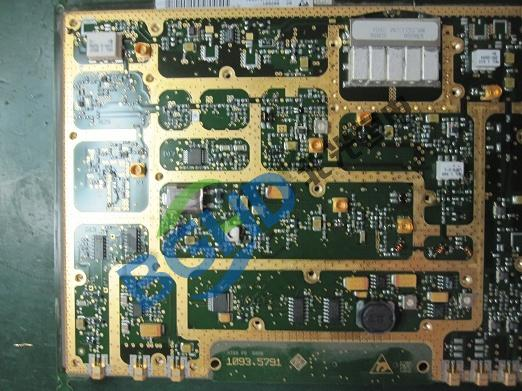

参考源电路维修：打开机壳，找到 10MHz 参考源模块。该模块核心是一颗 温补晶振。测量晶振供电电压正常，但输出波形畸变严重，幅度远低于标称值。更换同型号 TCXO 后，参考输出恢复稳定 10MHz。

装机验证：更换后开机，自检通过，LO Unlock 错误消失。输入 1GHz 单音信号，频谱显示干净的单峰，频率准确，幅度正常。连续工作数小时无漂移。

根因与维修

“信号乱”的根因是 内部 10MHz 参考源老化失效。参考源是整台仪器的“心跳”，它失准直接导致锁相环无法锁定本振频率，混频后的中频信号频率随机漂移，最终表现为屏幕上信号完全混乱。
