泰克 AFG3022C 信号发生器：显示花屏维修案例

故障现象

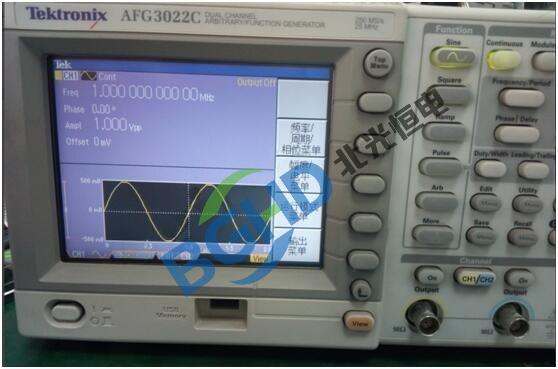

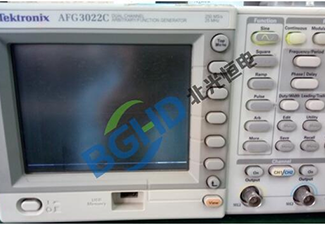

客户送修一台 Tektronix AFG3022C 任意波形函数信号发生器。故障描述：开机后屏幕显示混乱，出现条纹、色块或字符撕裂现象（花屏），但设备背后CH1/CH2输出端仍有正常信号输出。

排查过程

1. 功能隔离判断：先确认仪器核心功能。用示波器测背后输出口，信号正常，说明主控系统、DDS合成板均在运行。故障锁定在显示子系统。

2. 外接VGA测试：这款机型后面板有VGA接口。外接一台显示器，显示完全正常。由此确认：主板图像信号输出正常，故障在机器自身的LCD屏或连接排线。

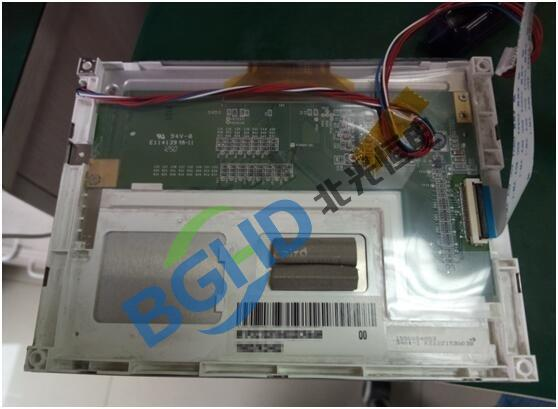

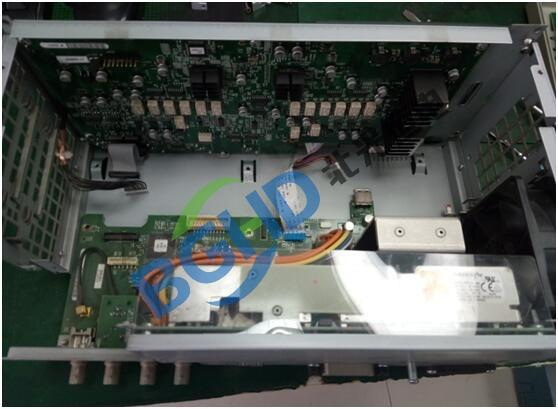

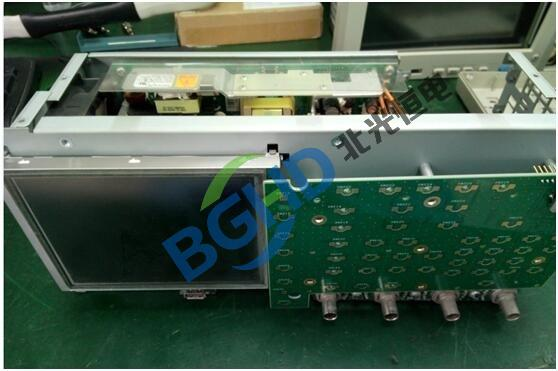

3. 拆机检查排线：拆开前面板，找到LCD屏与主板的FPC柔性排线。重新插拔一次，故障依旧。取下排线在显微镜下观察，发现排线金手指有多处氧化发黑，且排线弯折处有细微折痕。

4. 屏幕直接供电测试：跨过排线，用可调电源单独给屏幕背光和逻辑板供电，屏幕纯色测试通过，说明液晶屏本身未损坏。



根因与维修

根因明确：FPC排线因长期弯折导致内部线路微断裂，金手指氧化造成信号传输阻抗增大，导致高速数字视频信号（LVDS）在传输中丢包、错位，形成花屏。
更换同规格定制FPC排线，并用酒精彻底清洁主板插座触点。装机后反复弯折测试，显示恢复稳定，色彩和字符均正常。

总结
AFG3000系列“花屏但输出正常”的故障，90%是排线问题，而非屏幕或主板损坏。维修关键在于先通过VGA外接确认主板信号源正常，避免误判去动主板芯片，造成二次损伤。
