吉时利 2750 数据采集器：进水不开机、开机异响维修案例

故障现象

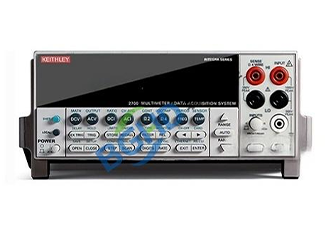

客户送修一台 Keithley 2750 数字源表/数据采集器，描述为设备不慎进液，导致无法开机;有时能通电但内部有异常“咔嗒”异响，屏幕不亮或闪一下即灭。

排查过程

外观与进水检查：开盖前先检查外部接口。发现后面板风扇口有进水痕迹。打开机壳，发现主电源板区域有明显水渍和轻微腐蚀痕迹。

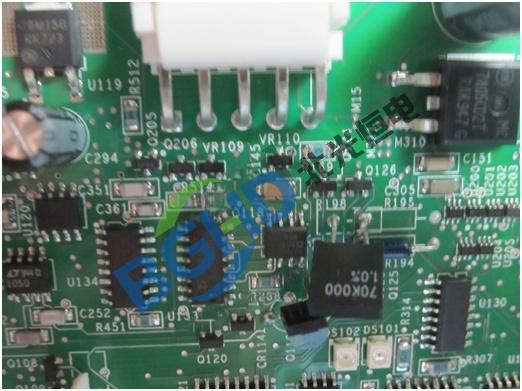

电源板关键点测量：先不盲目通电。用万用表二极管档测量电源板各路输出对地阻值。发现 +5V 待机输出端对地短路。沿电路查找，发现一颗 TVS瞬态抑制二极管 已击穿，一颗滤波电容漏液。

异响根源定位：更换损坏元件后，单独测试电源板，各路输出恢复。装机后通电，异响依旧。仔细辨听，“咔嗒”声来自主板上的继电器反复吸合/释放。测量继电器驱动电压，发现其在临界值上下波动。

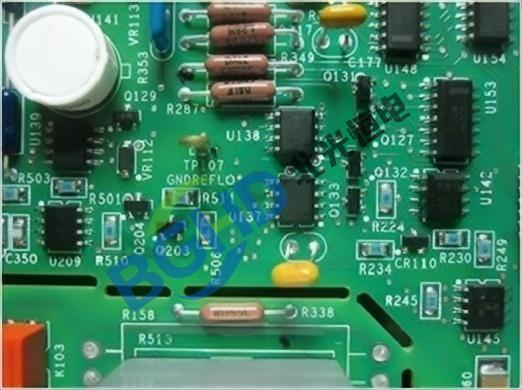

主板二次损伤排查：继电器供电不稳，说明主板仍有短路或漏电。用热成像仪观察主板，发现一颗与继电器驱动电路相关的 LDO稳压芯片 温度异常。测量其输出脚电压，明显偏低且纹波大。该芯片在进水后内部已受损。

根因与维修

经过一系列：进水导致电源板 +5V 短路(二极管击穿、电容漏液)→ 主板 LDO 芯片受潮后性能不良 → 继电器驱动电压不稳 → 产生异响且系统无法正常启动。

更换电源板损坏元件，更换主板故障 LDO 芯片，彻底清洗主板腐蚀区域后烘干三防漆处理。装机测试，开机正常，异响消失，所有通道功能通过校准。
