吉时利 Keithley 2635B 源表维修案例

2635B 是吉时利 2600B 系列源表中的单通道高精度型号，将精密电压/电流源与测量功能集成于一体。电压范围 ±200V，电流范围 ±10A（脉冲）/±1.5A（直流），功率上限 30W（直流）/200W（脉冲）。基本精度 0.015%，支持 0.1fA 电流分辨率和 100nV 电压分辨率，是测试非常敏感的低电流半导体器件（如传感器、二极管、MOSFET 等）的理想选择。配备 1MS/s 高速数字化仪和 TSP 脚本编程功能。凭借其超高灵敏度和稳定性能，2635B 成为半导体器件和低电平测量领域值得信赖的“单通道灵敏测量专家”。

北光恒电测试设备维修中心分享 2635B 源表维修案例：

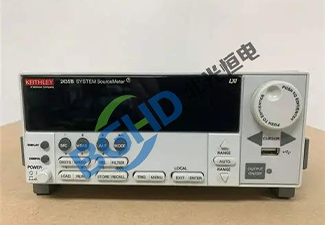

仪器型号： 吉时利 Keithley 2635B 单通道源表（200V/10A 脉冲/30W DC）；

故障描述： 仪器开机正常，自检通过，但电压源输出在 100V 以上档位时无法达到设定值：设定输出电压 150V，空载时万用表实测仅约 120V，偏差约 -20%；设定 200V，实测仅约 158V，偏差约 -21%。输出电压在 100V 以下时基本准确（误差 <1%）。电流输出功能正常。自校准后可短暂恢复正常，但关断后重新开机，故障重现。

检测过程：

检查测试线缆，确认无漏电或短路。拆机后，重点检测高压输出路径上的程控放大器和反馈采样电路。用示波器测量高压输出放大器（型号 PA94）的供电电压，该放大器需要 ±150V 高压供电，用万用表测量发现正电源电压仅为 +125V（正常应为 +150V），负电源电压 -148V 基本正常。正高压电源来自一个高压 DC-DC 升压模块，测量其输出端，发现该模块的输出电压偏低约 25V。

该高压 DC-DC 模块的反馈分压电阻网络中的一颗电阻（1MΩ，0.1%）阻值漂移（实测 1.32MΩ），导致反馈回路误认为输出电压已达到设定值，提前终止升压，输出异常偏低。更换该电阻（1MΩ，0.1%，25ppm/℃）后，高压模块输出电压恢复 +150V，输出放大器驱动能力恢复。

维修： 2635B 源表维修案例

更换高压 DC-DC 模块反馈分压电阻（1MΩ，0.1%，25ppm/℃），重新焊接并检查同组其他电阻。重新装配后，执行整机高压输出校准（100V、150V、200V 逐档验证）。设定 150V 输出，万用表实测 149.8V，精度回归原厂指标。仪器高压输出功能恢复，维修完毕。
