吉时利 Keithley 2602B 源表维修案例

2602B 是吉时利 2600B 系列源表中的双通道高性能型号，将两路独立的精密电压/电流源与测量功能集成于一体，支持并行独立或耦合输出。电压范围 ±40V，电流范围 ±10A（脉冲）/±3A（直流），功率上限 40W（直流）/400W（脉冲），基本精度 0.015%，支持四象限操作，内置 TSP 脚本编程和 1MS/s 高速数字化仪。凭借其双通道并行测试能力和出色的同步触发功能，2602B 成为半导体器件双端测试、LED 阵列老化及多参数同步测量的“高效并行测试平台”。

北光恒电测试设备维修中心分享 2602B 源表维修案例：

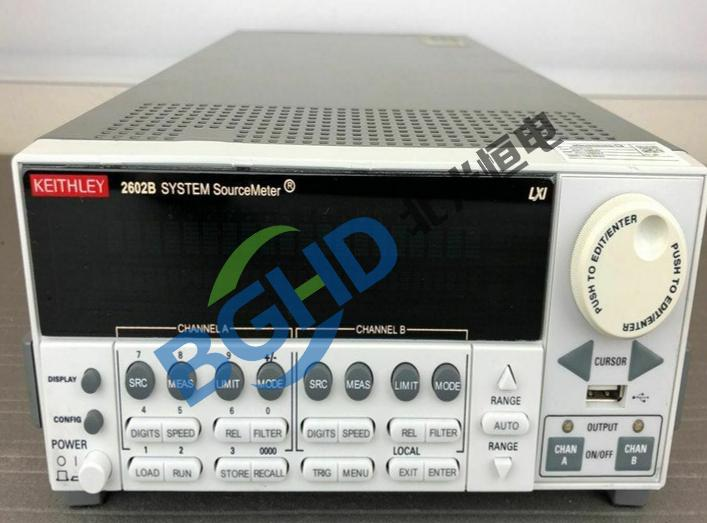

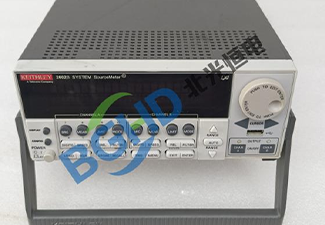

仪器型号： 吉时利 Keithley 2602B 双通道源表（40V/10A 脉冲）；

故障描述： 仪器开机正常，自检通过，但通道 A 与通道 B 的触发同步存在约 50μs 的固定延迟：配置两通道同时输出 10V 阶跃信号（触发源设置为外部触发），用示波器测量两通道输出波形上升沿，发现通道 B 比通道 A 延迟约 50μs 才响应。单通道独立触发时响应正常。自检无报错。

检测过程：

检查触发源设置和连接线，排除外部因素。拆机后，重点检测触发分配电路，该电路将外部触发信号经隔离后同步分发至两个通道的控制 FPGA。用示波器测量主触发信号到达通道 A 控制 FPGA 的输入引脚，正常；测量到达通道 B 控制 FPGA 的输入引脚，延迟约 50μs。

触发路径上的光耦隔离器（型号 HCPL-063L）的响应时间异常。通道 B 触发路径中的该光耦器件老化，上升沿响应时间从正常的 <20ns 增至约 50μs，导致触发信号延迟到达。更换该光耦隔离器后，触发信号传输延迟恢复正常。

维修： 2602B 源表维修案例

更换触发分配电路中通道 B 路径上的光耦隔离器（HCPL-063L），重新焊接并检查周边电阻。重新装配后，验证双通道触发同步性能。两通道输出上升沿时间差恢复至 <1μs。触发同步性能回归原厂指标，仪器维修完毕。
