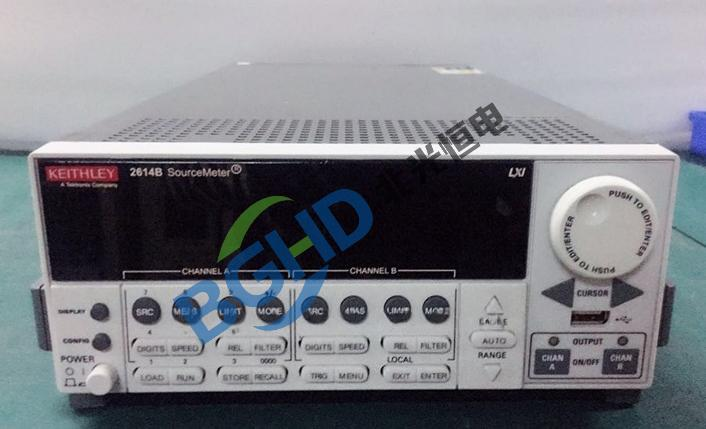

吉时利 Keithley 2614B 源表维修案例

2614B 是吉时利 2600B 系列源表中的双通道型号，在精密电压/电流源与测量功能的基础上，额外集成了 14 位数字 I/O 接口（可用于控制外部继电器、开关等），支持两路独立的 SMU 通道并行测试。电压范围 ±40V，电流范围 ±10A（脉冲）/±3A（直流），功率上限 40W（直流）/400W（脉冲），基本精度 0.015%，支持四象限操作，内置 TSP 脚本编程和 1MS/s 高速数字化仪。凭借其双通道结构和数字 I/O 接口，2614B 成为需要同步控制外部器件的自动化测试系统中的“数字 I/O 集成测试平台”。

北光恒电测试设备维修中心分享 2614B 源表维修案例：

仪器型号： 吉时利 Keithley 2614B 双通道源表（40V/10A 脉冲，带数字 I/O）；

故障描述： 仪器开机正常，自检通过，SMU 通道 A 和 B 输出正常，但数字 I/O 接口（DIO）全部引脚无响应：通过 TSP 脚本设置 DIO 引脚为输出模式并输出高电平（3.3V），用万用表测量各引脚电压始终为 0V；设置为输入模式后，外部施加 3.3V 信号，仪器回读始终为 0。自检报“数字 I/O 接口异常”。前面板正常显示，SMU 功能正常，说明主控部分工作，故障在 DIO 子板。

检测过程：

拆机，找到数字 I/O 子板（通过排线连接至主控板）。检查排线连接，无松动。用示波器测量主控板发往 DIO 子板的控制信号，正常。测量 DIO 子板的电源供电（+3.3V），正常。测量 DIO 引脚对应的缓冲器芯片（型号 74LVC245）的输出端，在设定高电平时输出端电压为 0V，输入端控制信号正常。

该缓冲器的输出使能引脚（OE）被固定在高电平（禁止输出）。测量 OE 引脚电压为 3.3V（高电平）。检查 OE 控制电路，发现该引脚通过一个 10kΩ 电阻上拉至 3.3V，同时连接至主控 FPGA 的 GPIO 控制端。测量 FPGA 控制引脚电平，始终为高电平（3.3V），无法被拉低。FPGA 的该 I/O 口已损坏（内部输出驱动断路），导致 DIO 子板始终处于输出禁止状态。

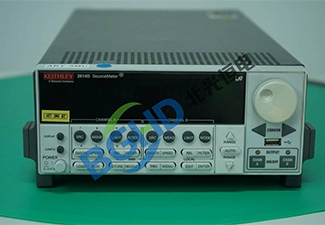

维修： 2614B 源表维修案例

更换主控 FPGA（需使用烧录器重新写入固件和校准数据）或更换整个主控板。重新装配后，执行数字 I/O 自检和功能验证，DIO 各引脚输出/输入正常。数字 I/O 功能恢复，仪器维修完毕。
