吉时利 Keithley 2601B 源表维修案例

2601B 是吉时利 2600B 系列双通道源表中的高性价比型号，将精密电压/电流源与测量功能集成于一体，配备两路独立的 SMU 通道，支持并行独立或耦合输出。电压范围 ±40V，电流范围 ±10A（脉冲）/±3A（直流），功率上限 40W（直流）/400W（脉冲），基本精度 0.015%，支持四象限操作，内置 TSP 脚本和 1MS/s 高速数字化仪。凭借其双通道并行测试能力和丰富的编程接口，2601B 成为半导体器件双端测试、LED 阵列老化及多参数同步测量的“高效并行测试平台”。

北光恒电测试设备维修中心分享 2601B 源表维修案例：

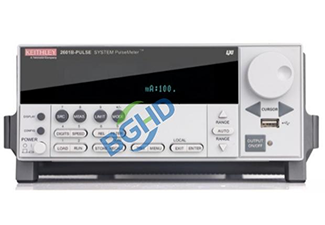

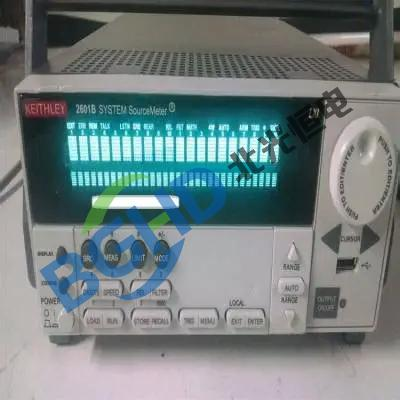

仪器型号： 吉时利 Keithley 2601B 双通道源表（40V/10A 脉冲）；

故障描述： 仪器开机正常，自检通过，通道 A 输出正常，但通道 B 在电压输出模式下加载后电压跌落严重：设定通道 B 输出电压 10V，空载时万用表实测 10.01V（正常）；加载 50Ω 负载（预期电流 200mA）后，电压跌落至约 7.8V，电流仅约 156mA，偏差约 -22%。通道 A 相同负载下电压稳定（9.99V）。通道 B 电流测量回读值与实际输出一致，说明输出端实际供电能力不足。自检未报错。

检测过程：

检查通道 B 输出线缆及负载连接，确认无接触不良。拆机后，重点检测通道 B 输出级功率放大器的驱动电路。将通道 B 的输出模块与通道 A 交换，故障转移到通道 A，确认问题在通道 B 输出模块内部。用示波器测量通道 B 输出放大器的供电电压（±25V），空载时正常；加载后正电源电压从 +25V 跌至 +18V，同时正电源的滤波电容（470µF/35V 电解电容）顶部有轻微鼓包。

该电容 ESR 增大，带载能力下降，在大电流输出时无法维持足够的储能，导致正电源电压跌落，输出放大器驱动不足。更换同规格低 ESR 电解电容后，正电源在满载下稳定在 +24.8V，输出电压恢复正常。同时检测同组负电源电容，性能正常，无需更换。

维修： 2601B 源表维修案例

更换通道 B 输出模块正电源滤波电容（470µF/35V，低 ESR 电解电容），重新焊接并检查周边焊点。重新装配后，执行整机电压/电流输出校准和负载调节测试。设定 10V/50Ω 负载，万用表实测 9.98V，电流 199.6mA。通道 B 负载调整率回归原厂指标，仪器维修完毕。
