吉时利 Keithley 2461 图形化触摸屏源表维修案例

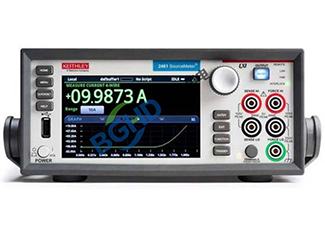

2461 是吉时利 2400 系列图形化触摸屏源表中的高电流型号，融合 10A/1000W 脉冲电流和 7A/100W DC 电流功能与双 18 位 1MS/s 模数转换器，专为碳化硅 (SiC)、氮化镓 (GaN)、DC-DC 转换器、太阳能电池和电池等大功率器件表征而设计。电压范围 ±100V，电流范围 ±7A（直流）/±10A（脉冲），功率上限 100W（直流）/1000W（脉冲），基本精度 0.012%，支持四象限操作。配备 5 英寸全彩高清触摸屏，支持直观操作，内置 TSP 脚本功能。凭借其大电流输出能力和触控交互体验，2461 成为功率半导体和能量转换领域测试的“大功率 SMU 先锋”。

北光恒电测试设备维修中心分享 2461 源表维修案例：

仪器型号： 吉时利 Keithley 2461 图形化触摸屏源表（100V/10A/1000W 脉冲）；

故障描述： 仪器开机正常，自检通过，触摸屏操作正常，但在恒流（CC）模式下，大电流（>5A）输出时仪器自动保护停机：设定输出电流 7A（直流），外接大功率电阻负载（约 2Ω），按下输出键后，仪器瞬时输出电流达到约 7.2A 后立即触发过流保护，屏幕显示“Error: Overcurrent Protection”，输出关闭。将设定电流降至 3A 时输出正常稳定。电流回读值与设定值在 3A 以下一致。自检未报故障。

检测过程：

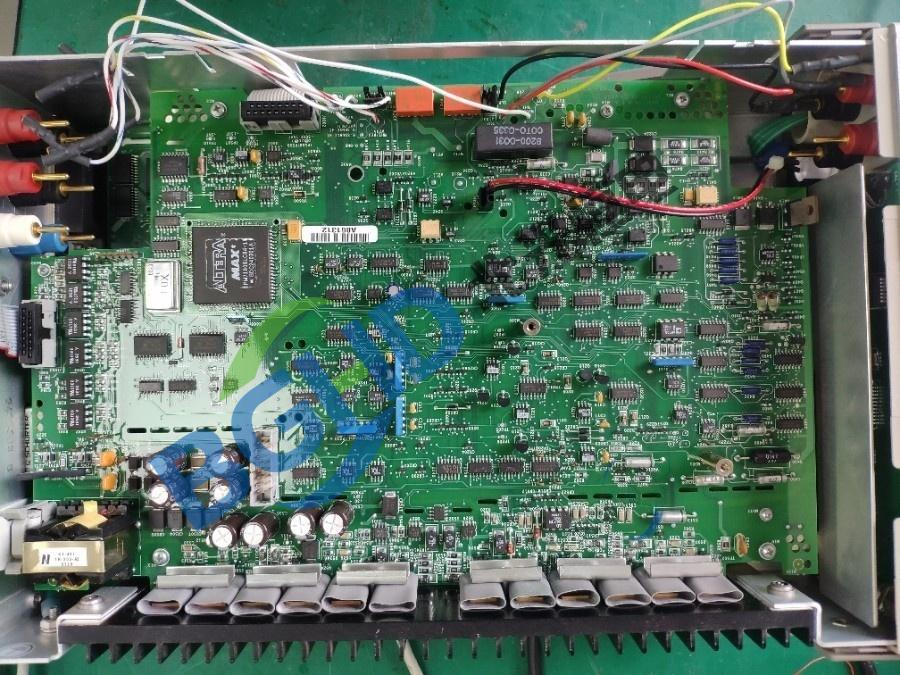

检查测试线缆及负载连接，排除外部短路或接触不良。拆机后，重点检查电流输出路径上的检流电阻和过流保护比较器电路。用示波器监测输出电流采样电阻两端的电压信号，在 3A 输出时波形平滑；在 7A 输出时，瞬间出现约 7.2A 峰值后保护动作。测量过流保护比较器的参考电压，发现该参考电压偏低（正常应为设定值的 1.1 倍，实测仅 1.03 倍），导致保护阈值过于敏感。

该参考电压由 DAC 输出经分压电阻网络产生，测量分压电阻（10kΩ）阻值，发现其中一颗已漂移至 12.3kΩ，使分压比改变，参考电压降低。更换该电阻后，参考电压恢复至正常值，过流保护阈值恢复至标称值。

维修： 2461 源表维修案例

更换过流保护参考电压分压电阻（10kΩ，0.1%，25ppm/℃），重新焊接并检查同组其他电阻。重新装配后，执行整机电流输出校准和保护阈值验证。设定 7A 输出，仪器正常输出，实测电流 6.98A，无保护动作。大电流输出功能回归原厂指标，仪器维修完毕。
