吉时利 Keithley 2450 图形化触摸屏源表维修案例

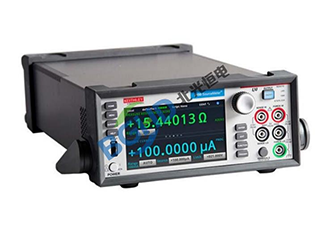

2450 是吉时利 2400 系列图形化触摸屏源表中的代表型号，将精密电压/电流源与测量功能集成于一体，配备 5 英寸电容触摸屏和直观的图标操作界面，无需编程即可快速执行 I-V 曲线扫描。电压范围 ±200V，电流范围 ±7A（直流）或 ±10A（脉冲），功率上限 100W，基本精度 0.012%，支持四象限操作，内置 TSP 脚本功能。凭借其触控交互和高性能指标，2450 成为材料研究、半导体器件表征和实验室通用测试的“SMU 新标杆”。

北光恒电测试设备维修中心分享 2450 源表维修案例：

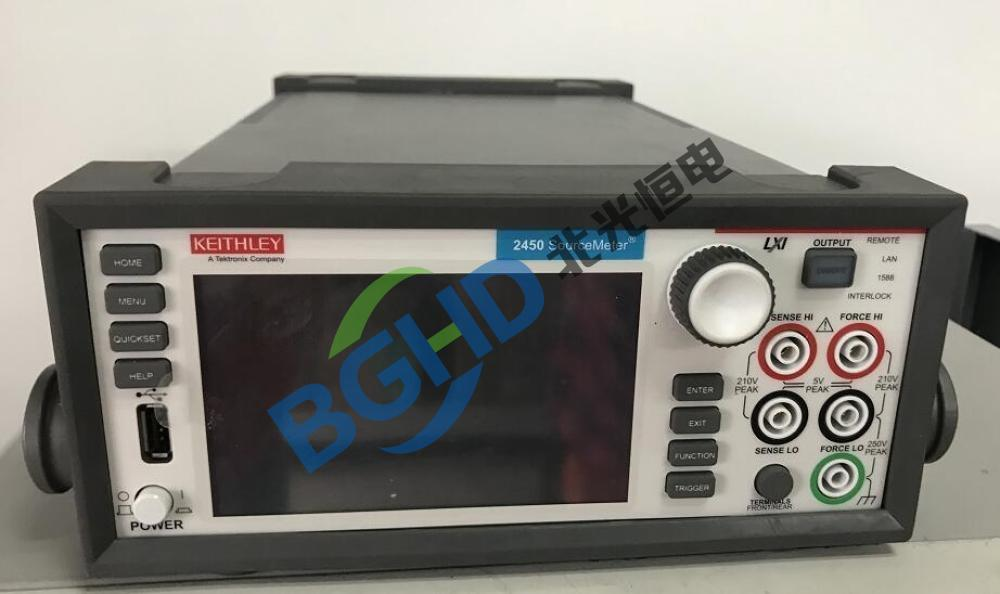

仪器型号： 吉时利 Keithley 2450 图形化触摸屏源表（200V/7A/100W）；

故障描述： 仪器开机正常，触摸屏操作流畅，但电流测量在 1μA 以下档位严重偏大：输入 100nA 标准电流（来自校准源），屏幕显示约 1.5μA，偏差约 15 倍；输入 500nA，显示约 4.2μA。电压输出正常。执行自校准后偏差未消除。

检测过程：

检查测试线缆和屏蔽，排除外部干扰。拆机，检查电流测量前端的跨阻放大器（TIA），该放大器将输入电流转换为电压供 ADC 采样。用示波器测量 TIA 输出端，发现输出信号幅度比预期值高约 15 倍。测量 TIA 的反馈电阻（1MΩ，0.01%），阻值正常；测量反馈电容无漏电。

进一步检测发现 TIA 的输入偏置电流异常增大（从正常 <1pA 增至约 100nA）。TIA 运放（型号 ADA4530-1）因 ESD 损伤导致输入级性能退化。更换该运放后，小电流测量精度恢复。

维修： 2450 源表维修案例

更换电流测量前端跨阻放大器（ADA4530-1），重新焊接并清洁周边电路。重新装配后，执行小电流校准（1nA 至 10μA 各档位）。输入 100nA 标准电流，屏幕显示 99.8nA。小电流测量精度回归原厂指标，仪器维修完毕。
