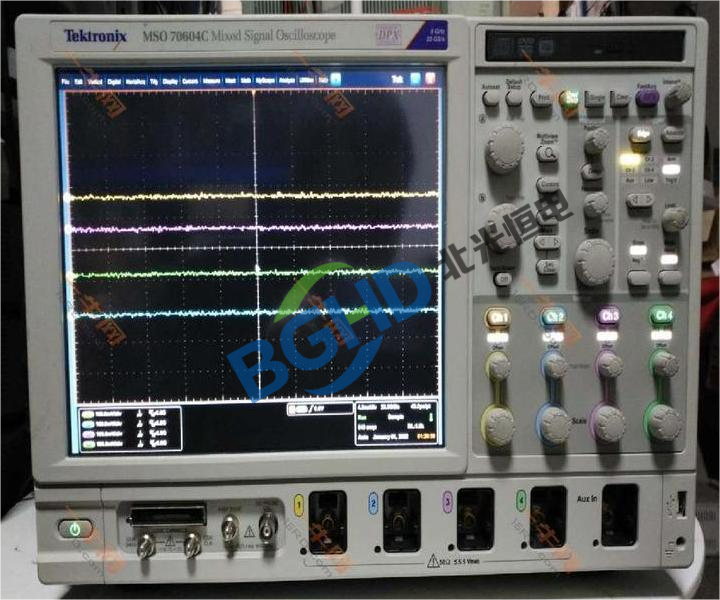

泰克 Tektronix MSO70604C 混合信号示波器维修案例

MSO70000C 系列是泰克面向顶级应用的高性能混合信号示波器，在 DPO70000C 系列的基础上增加了 16 路数字逻辑通道，适用于超高速混合信号调试。MSO70604C 带宽 6GHz，支持 4 通道模拟 + 16 通道数字同步采集，模拟通道采样率高达 25GS/s（交织模式可达 50GS/s），数字通道采样率 12.5GS/s，标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），标配 12.1 英寸高清触摸屏。凭借其 6GHz 带宽和混合信号同步捕获能力，MSO70604C 成为 PCIe Gen4/5、USB3.1/4、DDR4/5 等高速数字总线调试和复杂混合信号验证的“顶级分析平台”。

北光恒电测试设备维修中心分享 MSO70604C 示波器维修案例：

仪器型号： 泰克 Tektronix MSO70604C 混合信号示波器（6GHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，但模拟通道 1 与数字通道 D0-D7 之间存在约 50ps 的固定时间偏差：使用同源信号（1GHz 正弦波）同时输入通道 1 和数字探头 D0，示波器显示模拟通道波形与数字通道波形前沿时间差约 50ps，数字通道超前。执行通道间时偏校准后误差依然存在。其他模拟通道与数字通道的时偏正常（<5ps）。自检报“数字-模拟通道时偏校准失败”。

检测过程：

拆机，检查数字采集板与模拟采集板的同步时钟分配电路。MSO70604C 使用一个高精度时钟分配芯片（HMC987）将采样时钟分别分配给模拟 ADC 和数字采集 FPGA。用示波器测量模拟 ADC 的采样时钟与数字 FPGA 的采样时钟之间的相位差，发现两者相差约 50ps。检查时钟分配芯片的输出延时匹配网络，发现连接至数字采集板的时钟路径上的一个延时调整电阻（33Ω，1%）阻值漂移（实测 52Ω），导致数字时钟相位超前约 50ps。

更换该延时调整电阻（33Ω，1%，25ppm/℃）后，两路时钟相位差恢复。同时检查该路径上的 PCB 走线及过孔，无异常。

维修： MSO70604C 示波器维修案例

更换时钟分配芯片数字通道输出路径上的延时调整电阻（33Ω，1%，25ppm/℃），重新焊接并清洁焊盘。重新装配后，执行完整用户自校准（包括数字-模拟通道时偏校准和采样时钟同步校准）。使用同源信号验证通道 1 与 D0-D7 之间的时间偏差恢复至 <2ps。数字-模拟通道时偏性能回归原厂指标，仪器维修完毕。
