泰克 Tektronix MSO72004C 混合信号示波器维修案例

MSO70000C 系列是泰克面向顶级应用的高性能混合信号示波器，在 DPO70000C 系列的基础上增加了 16 路数字逻辑通道，适用于超高速混合信号调试。MSO72004C 带宽 20GHz，支持 4 通道模拟 + 16 通道数字同步采集，模拟通道采样率高达 50GS/s（交织模式可达 100GS/s），数字通道采样率 12.5GS/s，标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），标配 12.1 英寸高清触摸屏。凭借其 20GHz 超高带宽和混合信号同步捕获能力，MSO72004C 成为 PCIe Gen5/6、100G 以太网、高速串行总线调试和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 MSO72004C 示波器维修案例：

仪器型号： 泰克 Tektronix MSO72004C 混合信号示波器（20GHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，但模拟通道 4 在 10-20GHz 频段存在幅度波动（约 ±1.2dB）：输入 15GHz、500mVpp 标准正弦波，通道 4 显示约 450mVpp（-1dB）；输入 18GHz，显示约 560mVpp（+1dB）；通道 1-3 正常。带宽限制已关闭，探头补偿正确。执行信号路径补偿后无改善。自检报“通道 4 幅度平坦度校准失败”。

检测过程：

拆机，检查通道 4 前端模块内部的高频均衡器电路。MSO72004C 的每个通道前端模块包含一个可调均衡器，用于补偿高频段传输损耗。将通道 4 的前端模块与通道 1 的模块交换，故障转移到通道 1，确认问题在该前端模块。

用网络分析仪测量该模块的 S21，在 10-20GHz 频段出现 ±1.2dB 的起伏。怀疑模块内部均衡器的偏置电路失效。测量均衡器控制电压，发现该电压在 10-20GHz 扫描时不稳定（波动约 200mV）。检查偏置电路的滤波电容（0.1µF，X7R），其 ESR 增大（正常<0.1Ω，实测 2Ω），导致控制电压纹波过大，均衡器响应不稳定。更换该电容后，控制电压纹波降至 <10mV，S21 平坦度恢复 ±0.2dB。

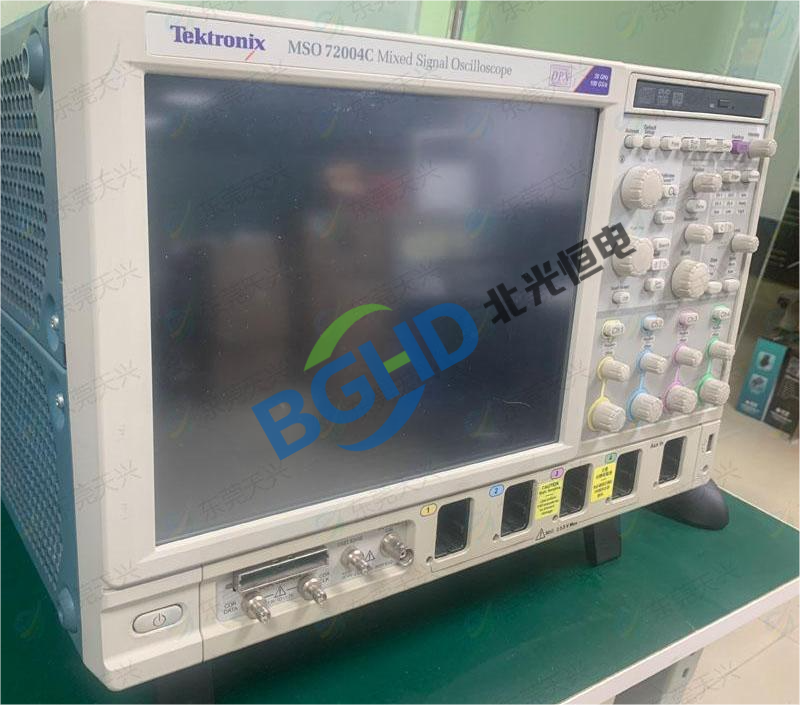

维修： MSO72004C 示波器维修案例

更换通道 4 前端模块内均衡器偏置电路的滤波电容（0.1µF，X7R，低 ESR），重新焊接并检查同组其他电容。重新装配后，执行完整用户自校准（包括幅度平坦度校准和带宽校准）。输入 15GHz、500mVpp 正弦波，通道 4 显示 498mVpp；输入 18GHz 显示 502mVpp。通道 4 幅度平坦度回归原厂 ±0.3dB 指标，仪器维修完毕。
