泰克 Tektronix MSO70404C 混合信号示波器维修案例

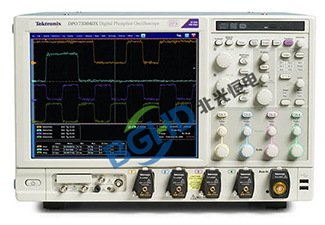

MSO70000C 系列是泰克面向顶级应用的高性能混合信号示波器，在 DPO70000C 系列的基础上增加了 16 路数字逻辑通道，适用于超高速混合信号调试。MSO70404C 带宽 4GHz，支持 4 通道模拟 + 16 通道数字同步采集，模拟通道采样率高达 25GS/s（交织模式可达 50GS/s），数字通道采样率 12.5GS/s，标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），标配 12.1 英寸高清触摸屏。凭借其 4GHz 带宽和混合信号同步捕获能力，MSO70404C 成为 PCIe、USB3.0、DDR3/4 等高速数字总线调试和复杂混合信号验证的“顶级分析平台”。

北光恒电测试设备维修中心分享 MSO70404C 示波器维修案例：

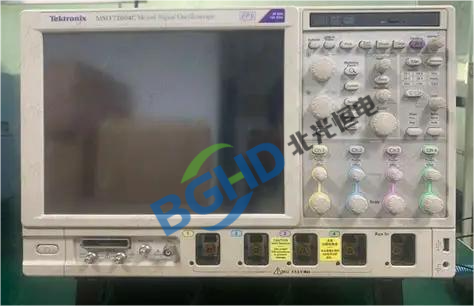

仪器型号： 泰克 Tektronix MSO70404C 混合信号示波器（4GHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，模拟通道 1-4 工作正常，但数字通道 D0-D15 全部无法识别电平变化：连接已知 3.3V 逻辑信号到数字探头，屏幕数字波形显示始终为低电平；执行数字探头自检，报“数字通道无输入响应”。更换 P6780 探头和测试点后故障依旧。

检测过程：

拆机，检查数字通道前端接口板。MSO70404C 的数字探头信号通过一个高密度连接器接入主机，信号经过缓冲器（74LVC245）后送入 FPGA。用示波器探针测量连接器端 D0 信号，外部信号已正常进入主机。再测量缓冲器 74LVC245 的输出端，无信号输出（输出高阻态）。

该缓冲器的输出使能引脚（OE）被固定在高电平（禁止输出）。检查使能控制电路，该引脚通过一个 4.7kΩ 电阻上拉至 3.3V，由 FPGA 的 GPIO 控制。测量 FPGA 控制引脚电平，始终为高电平（3.3V），无法被拉低。FPGA 的该 I/O 口已损坏（内部输出驱动断路）。

维修： MSO70404C 示波器维修案例

更换主控 FPGA（需使用烧录器重新写入固件和校准数据）或更换整个数字采集板。重新装配后，执行数字通道自检和功能验证，D0-D15 波形正常显示，数字通道功能恢复。
