泰克 Tektronix DPO70604C 数字荧光示波器维修案例

DPO70000C 系列是泰克面向顶级应用的高性能数字荧光示波器，专为超高速串行总线、射频调制信号和前沿科研实验而设计。DPO70604C 带宽 6GHz，支持 4 通道同步采集，单通道采样率高达 25GS/s（交织模式可达 50GS/s），标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），波形捕获率 >300000 wfms/s，标配 12.1 英寸高清触摸屏。凭借其 6GHz 带宽和卓越的信号保真度，DPO70604C 成为 PCIe Gen4/5、USB3.1/4、DDR4/5 等高速总线调试和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 DPO70604C 示波器维修案例：

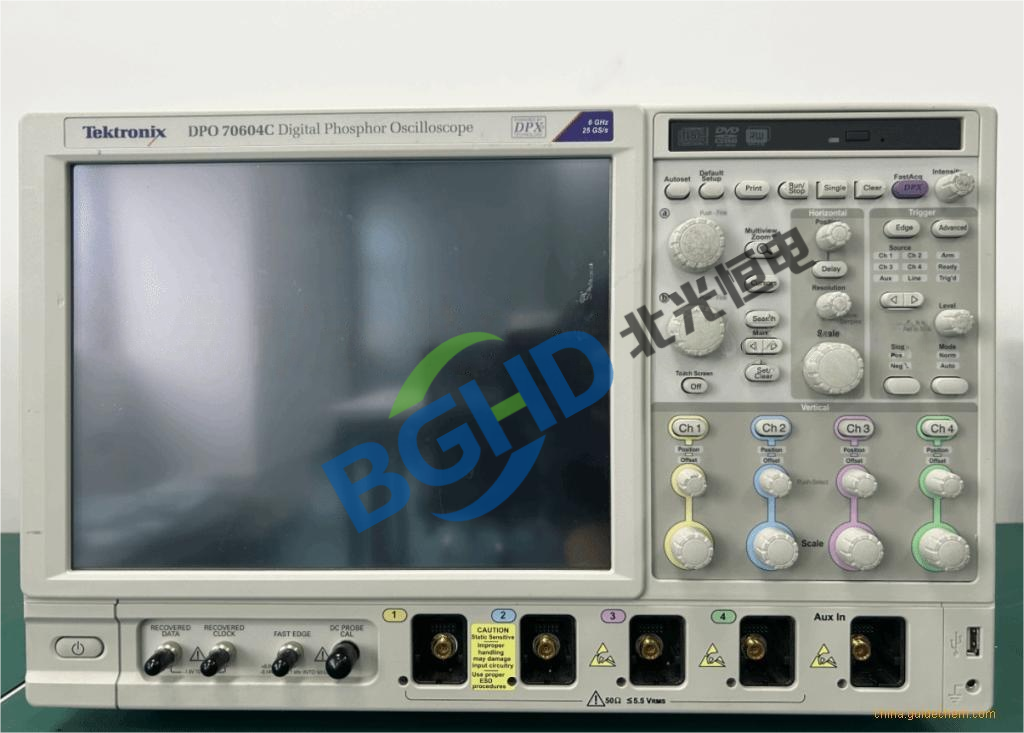

仪器型号： 泰克 Tektronix DPO70604C 数字荧光示波器（6GHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 1 和通道 2 之间的时间偏差（Skew）在校准后仍然存在约 15ps 的固定误差：使用同源信号（1GHz 正弦波）通过等长电缆同时输入通道 1 和通道 2，示波器显示两通道波形前沿时间差约 15ps。执行通道间时偏校准（Deskew）后误差依然存在。通道 3、4 正常。自检报“通道间时偏校准失败”。

检测过程：

拆机，检查通道 1 和通道 2 共用的采样时钟分配电路。DPO70604C 使用一个高精度时钟分配芯片（HMC987）将采样时钟分配给四个通道的 ADC。用示波器测量通道 1 和通道 2 ADC 的采样时钟相位差，发现两者相差约 15ps，与观测到的时偏一致。检查时钟分配芯片的供电（+3.3V），电压正常；检查其外围的延时匹配电阻（用于微调各通道时钟相位），发现通道 1 的延时调整电阻（22Ω，1%）阻值漂移（实测 38Ω），导致通道 1 的采样时钟相位滞后约 15ps。

该电阻为薄膜电阻，长期工作后阻值发生漂移。同时检查该电阻的焊点，无裂纹。更换为同规格精密电阻（22Ω，1%，25ppm/℃）后，时钟相位差恢复。

维修： DPO70604C 示波器维修案例

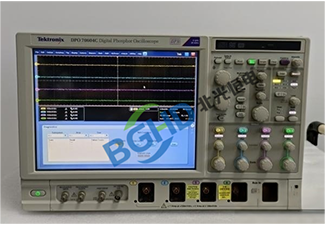

更换时钟分配芯片通道 1 的延时调整电阻（22Ω，1%，25ppm/℃），重新焊接并检查同组其他电阻。重新装配后，执行完整用户自校准（包括通道间时偏校准和采样时钟同步校准）。使用同源信号验证通道 1 和通道 2 的时间偏差恢复至 <1ps。通道间时偏性能回归原厂指标，仪器维修完毕。
