泰克 Tektronix DPO70404C 数字荧光示波器维修案例

DPO70000C 系列是泰克面向顶级应用的高性能数字荧光示波器，专为超高速串行总线、射频调制信号和前沿科研实验而设计。DPO70404C 带宽 4GHz，支持 4 通道同步采集，单通道采样率高达 25GS/s（交织模式可达 50GS/s），标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），波形捕获率 >300000 wfms/s，标配 12.1 英寸高清触摸屏。凭借其 4GHz 带宽和卓越的信号保真度，DPO70404C 成为 PCIe、USB3.0、DDR3/4 等高速总线调试和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 DPO70404C 示波器维修案例：

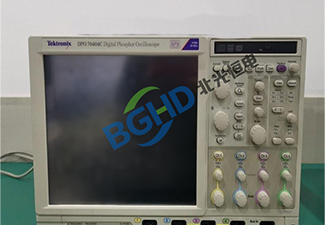

仪器型号： 泰克 Tektronix DPO70404C 数字荧光示波器（4GHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 4 在 4GHz 带宽下幅度衰减约 5dB：输入 3.5GHz、500mVpp 正弦波，通道 4 显示约 280mVpp；2GHz 以下正常。通道 1-3 正常。带宽限制已关闭，探头补偿正确。执行信号路径补偿后无改善。自检报“通道 4 高频响应异常”。

检测过程：

拆机，检查通道 4 前端输入模块。DPO70404C 的每个通道使用高集成度的前端模块（含程控衰减器、缓冲放大器和 ADC 驱动）。将通道 4 的前端模块与通道 1 的模块交换，故障转移到通道 1，确认问题在该前端模块。

用频谱仪探测该模块的输入端与输出端，在 3.5GHz 时输入信号正常，输出端幅度衰减。用网络分析仪测量该模块的 S21，在 3.5GHz 处有约 5dB 的额外插入损耗。怀疑模块内部的高频匹配网络中的电容老化。该匹配网络包含一对用于高频补偿的微调电容（0.5pF 和 1pF，NP0），用 LCR 表测量，其中 0.5pF 电容容值已增大至约 3pF，导致高频段失配。

该电容为陶瓷电容，因长期工作于高频大信号下介质老化，容值漂移。更换为同规格高精度 NP0 电容（0.5pF，±0.1pF）后，高频响应恢复。

维修： DPO70404C 示波器维修案例

更换通道 4 前端模块中的高频匹配电容（0.5pF，NP0，±0.1pF），重新焊接并固定。重新装配后，执行完整用户自校准（包括高频增益校准和带宽校准）。输入 3.5GHz、500mVpp 正弦波，通道 4 显示 495mVpp（衰减 <0.2dB）。通道 4 带宽性能回归原厂 4GHz 指标，仪器维修完毕。
