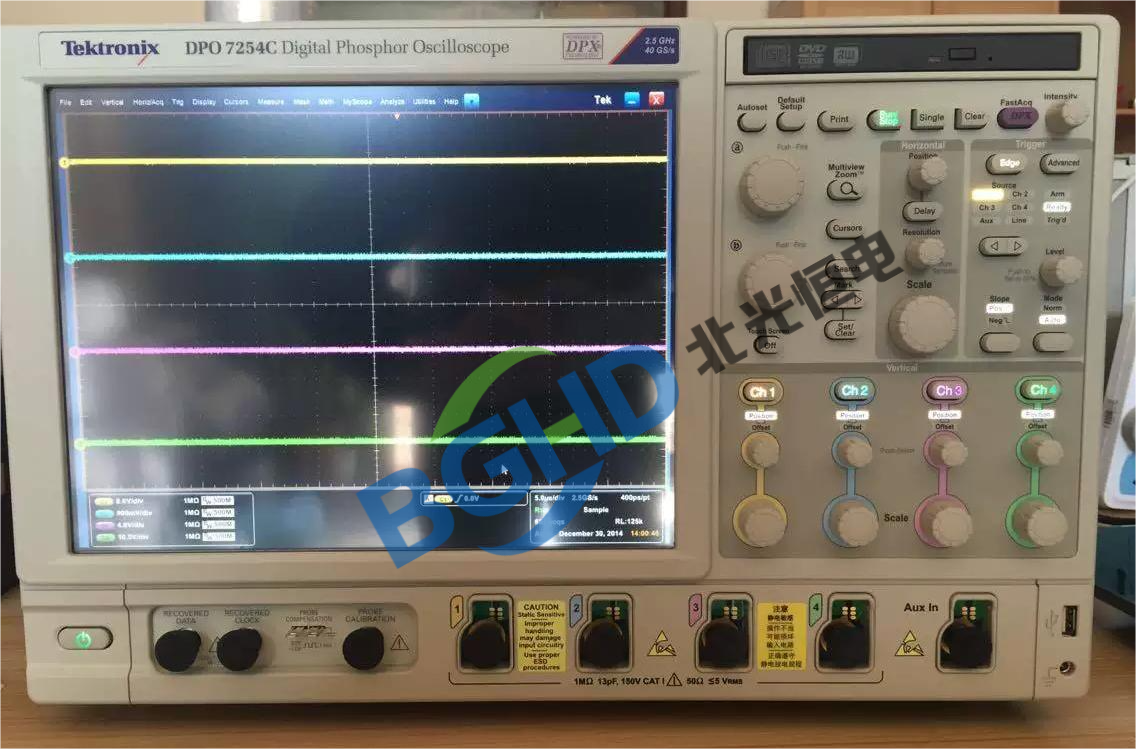

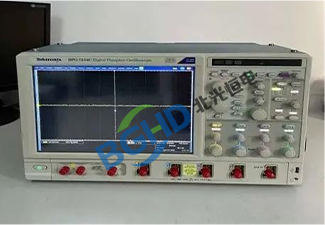

泰克 Tektronix DPO7254C 数字荧光示波器维修案例

DPO7000C 系列是泰克面向中高端应用的数字荧光示波器，专为高速串行总线、通信和复杂系统调试而设计。DPO7254C 带宽 2.5GHz，支持 4 通道同步采集，单通道采样率高达 20GS/s，标配 25M 点记录长度（可扩展至 500M 点）。它搭载了 Pinpoint® 触发系统，提供超过 1400 种触发组合，能精准捕获各类异常信号。凭借其 2.5GHz 高带宽和出色的信号保真度，DPO7254C 成为高速串行总线、射频调制信号和前沿科研实验的“高性能诊断师”。

北光恒电测试设备维修中心分享 DPO7254C 示波器维修案例：

仪器型号： 泰克 Tektronix DPO7254C 数字荧光示波器（2.5GHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 2 在 50Ω 输入阻抗下，低频信号（<1kHz）测量时基线漂移严重：输入接地，通道 2 基线在 10 分钟内漂移约 ±5mV；切换到 1MΩ 输入阻抗时漂移减小（约 ±1mV）。其他通道正常。执行信号路径补偿（SPC）后改善不明显。自检报“通道 2 低频噪声异常”。

检测过程：

拆机，检查通道 2 前端模块的 50Ω 终端电路。DPO7254C 的 50Ω 终端由一个精密电阻（50Ω，0.1%）和一对继电器组成，用于信号匹配。用万用表测量该 50Ω 电阻，阻值正常；但用热像仪观察该电阻在工作时的温升，发现温度比其他通道的同类电阻高约 15°C。该电阻的焊接点有冷焊现象，导致接触电阻变化，随温度变化产生热电动势，引起基线漂移。

重新焊接该电阻的焊点，并用酒精清洁焊盘区域，确认焊接牢固。重新装配后，通道 2 的基线漂移明显改善。同时检查该通道的 50Ω 终端继电器的接触电阻，无异常。

维修： DPO7254C 示波器维修案例

重新焊接通道 2 的 50Ω 终端电阻焊点，并清洁焊盘区域。重新装配后，执行信号路径补偿（SPC）和垂直校准。输入接地，通道 2 基线在 30 分钟内漂移 <±0.5mV。通道 2 低频稳定性回归原厂指标，仪器维修完毕。
