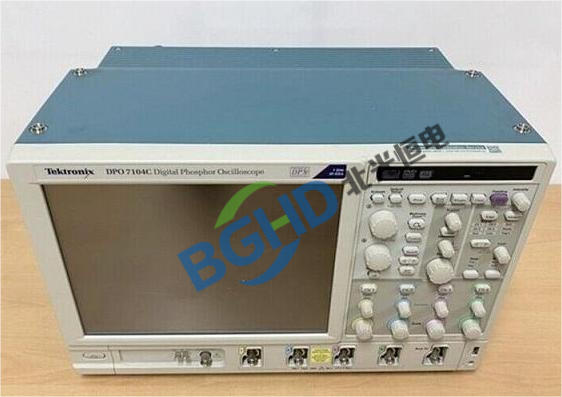

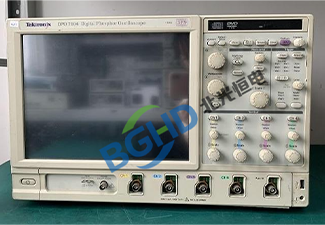

泰克 Tektronix DPO7104C 数字荧光示波器维修案例

DPO7000C 系列是泰克面向中高端应用的数字荧光示波器，专为高速串行总线、通信和复杂系统调试而设计。DPO7104C 带宽 1GHz，支持 4 通道同步采集，单通道采样率高达 20GS/s，标配 25M 点记录长度（可扩展至 500M 点）。它搭载了 Pinpoint® 触发系统，提供超过 1400 种触发组合，能精准捕获各类异常信号。凭借其 1GHz 高带宽和出色的信号保真度，DPO7104C 成为高速数字电路、通信系统和复杂嵌入式调试的“高性能诊断师”。

北光恒电测试设备维修中心分享 DPO7104C 示波器维修案例：

仪器型号： 泰克 Tektronix DPO7104C 数字荧光示波器（1GHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 4 在 500MHz 以上高频信号幅度衰减严重：输入 800MHz、500mVpp 正弦波，通道 4 显示约 200mVpp，衰减约 -8dB；200MHz 以下正常。通道 1-3 正常。带宽限制功能已关闭，探头补偿正确。执行信号路径补偿（SPC）后无改善。自检报“通道 4 高频响应异常”。

检测过程：

拆机，检查通道 4 前端模块。DPO7104C 的每个通道使用一个独立的前端混合模块（含程控衰减器、缓冲放大器和 ADC 驱动）。将通道 4 的前端模块与通道 1 的模块交换，故障转移到通道 1，确认问题在该前端模块。

用频谱仪探测该模块的输入端与输出端，在 800MHz 时输入信号正常，输出端幅度衰减。怀疑模块内部的高频补偿电路失效。该模块内有一个可调微调电容，用于补偿高频增益平坦度。用 LCR 表测量该电容（2pF，NP0），容值已增大至约 8pF，导致高频段增益下降。

该电容为陶瓷可调电容，因机械振动或温度循环导致内部介质移位，容值改变。更换为固定高精度 NP0 电容（2pF，±0.25pF）并重新调整匹配后，高频响应恢复。

维修： DPO7104C 示波器维修案例

更换通道 4 前端模块内的高频补偿电容（2pF，NP0，±0.25pF），重新焊接并固定。重新装配后，执行完整用户自校准（包括高频增益校准和带宽校准）。输入 800MHz、500mVpp 正弦波，通道 4 显示 496mVpp（衰减 <0.2dB）。通道 4 带宽性能回归原厂 1GHz 指标，仪器维修完毕。
