泰克 Tektronix MS064B 混合信号示波器维修案例

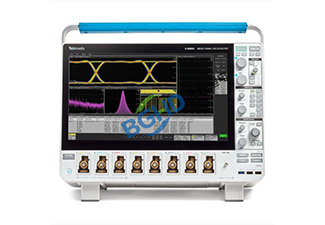

6 系列 B MSO 是泰克新一代高性能混合信号示波器，以 FlexChannel 技术、高带宽和超低噪声著称。MS064B 配备 4 个 FlexChannel（可同时使用 4 个模拟通道或模拟+数字混合），带宽 4GHz，采样率 25GS/s，记录长度 1G 点/通道（可扩展至 2G），垂直分辨率 12 位（高分辨率模式下可达 16 位），波形捕获率 >500000 wfms/s，标配 15.6 英寸高清触摸屏，支持多种总线解码和高级触发功能。凭借其 4GHz 高带宽和 12 位高分辨率特性，MS064B 成为高速串行总线、射频调制信号和前沿科研实验的“顶级时域分析平台”。

北光恒电测试设备维修中心分享 MS064B 示波器维修案例：

仪器型号： 泰克 Tektronix MS064B 混合信号示波器（4GHz，4 FlexChannel）；

故障描述： 仪器开机正常，自检通过，但通道 3 的直流偏移电压在不同垂直档位下不一致：输入接地，切换通道 3 的垂直档位（50mV/div、100mV/div、200mV/div、500mV/div、1V/div），各档位的基线位置不同（偏移量在 -2mV 至 +8mV 之间变化）。通道 1、2、4 正常。执行自校准后无改善。自检报“通道 3 增益/偏置校准异常”。

检测过程：

拆机，检查通道 3 前端模块中的增益切换和偏置补偿电路。6 系列 B MSO 的每个通道前端模块包含多个档位对应的增益设定电阻和偏置 DAC。用高精度万用表测量偏置 DAC 的输出电压，在切换档位时，DAC 输出电压相应变化，但前端放大器的实际偏置偏移量与 DAC 设定值不一致。

该前端模块的偏置补偿网络中的一个关键运算放大器（型号 ADA4807）性能退化，其输入偏置电流增大（从 pA 级增至 nA 级），在偏置设定电阻（10MΩ）上产生额外压降，导致不同增益档位下偏置补偿误差不同。更换该运算放大器后，偏置补偿恢复正常。同时更换同位置另一颗运放以确保对称性。

维修： MS064B 示波器维修案例

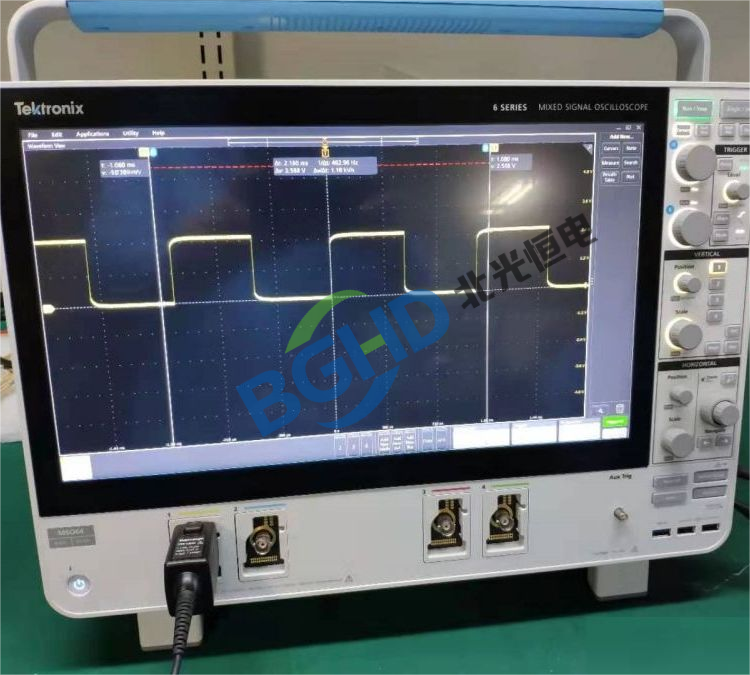

更换通道 3 前端模块中的偏置补偿运算放大器（ADA4807），重新焊接并检查周边电阻。重新装配后，执行完整用户自校准（包括偏置校准和增益校准）。输入接地，切换各垂直档位，基线位置一致（偏移 <±0.5mV）。通道 3 偏置性能回归原厂指标，仪器维修完毕。
