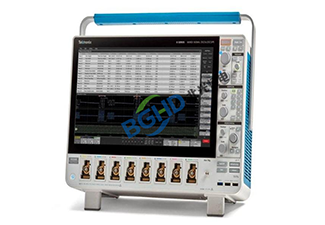

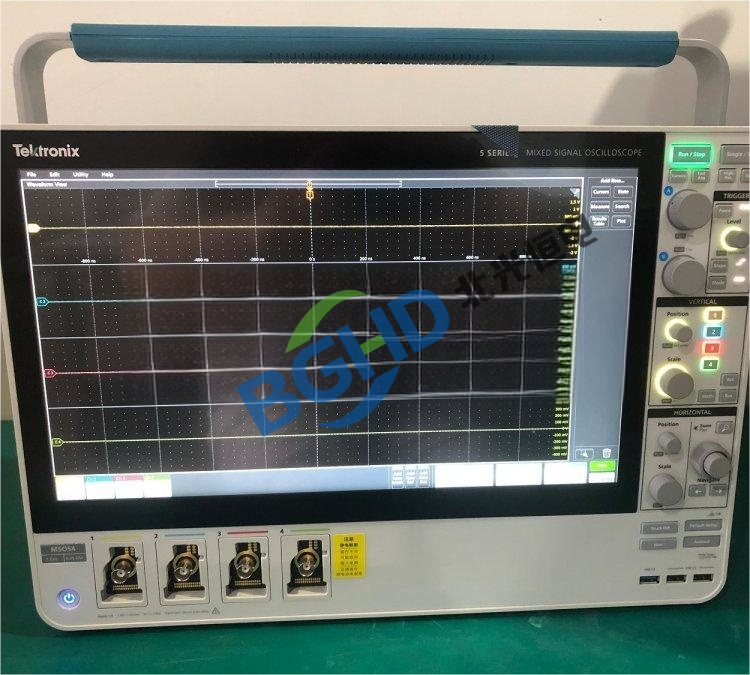

泰克 Tektronix MS066B 混合信号示波器维修案例

6 系列 B MSO 是泰克新一代高性能混合信号示波器，以 FlexChannel 技术、高带宽和超低噪声著称。MS066B 配备 4 个 FlexChannel（可同时使用 4 个模拟通道或模拟+数字混合），带宽 6GHz，采样率 25GS/s，记录长度 1G 点/通道（可扩展至 2G），垂直分辨率 12 位（高分辨率模式下可达 16 位），波形捕获率 >500000 wfms/s，标配 15.6 英寸高清触摸屏，支持多种总线解码和高级触发功能。凭借其 6GHz 高带宽和 12 位高分辨率特性，MS066B 成为高速串行总线、射频调制信号和前沿科研实验的“顶级时域分析平台”。

北光恒电测试设备维修中心分享 MS066B 示波器维修案例：

仪器型号： 泰克 Tektronix MS066B 混合信号示波器（6GHz，4 FlexChannel）；

故障描述： 仪器开机正常，自检通过，但通道 1 在 6GHz 带宽下触发不稳定：输入 5GHz、200mVpp 正弦波，通道 1 设置边沿触发，触发电平在信号幅度的 50% 处，屏幕波形约 30% 时间正常触发，其余时间显示“未触发”。通道 2、3、4 正常。降低输入频率至 4GHz 后触发正常。自检报“通道 1 高频触发路径异常”。

检测过程：

拆机，检查通道 1 触发路径中的高频信号分配器。6 系列 B MSO 的每个通道前端模块内部有一个信号分配器，将输入信号分路送至 ADC 和触发比较器。用频谱仪测量分配器输出到触发比较器的信号电平，在 5GHz 时比输入低约 10dB（正常应 <3dB）。用网络分析仪测量该分配器的 S21，在 5GHz 处有约 7dB 的插入损耗峰。

该分配器内部的一只匹配电阻（22Ω）阻值漂移（实测 45Ω），导致高频段分路损耗增大。同时，该分配器的接地焊盘有微裂纹，造成高频接地不良，进一步恶化信号质量。更换分配器模块后，高频分配损耗恢复正常。

维修： MS066B 示波器维修案例

更换通道 1 前端信号分配器模块（同型号），重新焊接并检查接地焊盘。重新装配后，执行触发校准和垂直校准。输入 5GHz、200mVpp 正弦波，通道 1 触发稳定（>99%）。通道 1 触发性能回归原厂指标，仪器维修完毕。
