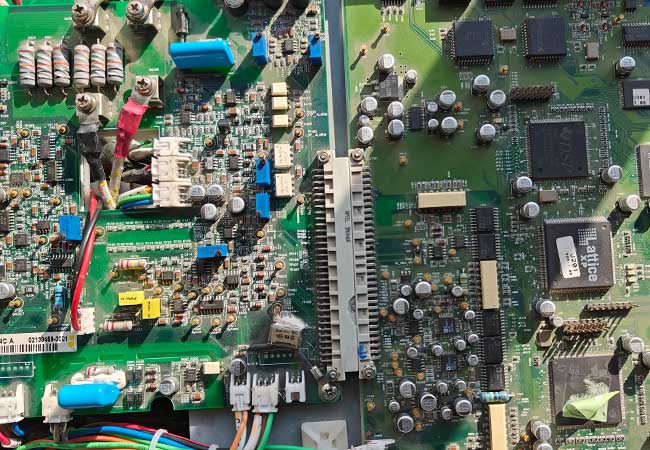

泰克 Tektronix MS058LP 紧凑型混合信号示波器维修案例

5 系列紧凑型 MSO 是泰克为空间受限的应用场景设计的高性能示波器，在紧凑的机箱中提供了 5 系列的完整性能。MS058LP 配备 8 个 FlexChannel（可同时使用 8 个模拟通道或模拟+数字混合），带宽 2GHz，采样率 6.25GS/s，记录长度 62.5M 点/通道（可扩展至 125M），垂直分辨率 12 位，波形捕获率 >500000 wfms/s，采用无显示屏设计（通过 PC 或外部显示器控制），支持远程控制和自动化测试。凭借其高密度配置和紧凑尺寸，MS058LP 成为自动化测试系统、ATE 产线和空间受限实验室中多通道高速信号测试的“紧凑型旗舰”。

北光恒电测试设备维修中心分享 MS058LP 示波器维修案例：

仪器型号： 泰克 Tektronix MS058LP 紧凑型混合信号示波器（2GHz，8 FlexChannel，无屏版）；

故障描述： 仪器通过 USB 连接 PC 后，上位机软件（TekScope）能够识别设备，但通道 1 始终显示“探头未连接”状态：即使已连接高质量无源探头（TPP1000），屏幕通道 1 标签处仍显示“Probe Off”。通道 2-8 识别正常。更换探头后故障依旧。通道 1 仍可正常测量信号（幅度和波形准确），但探头衰减比无法自动识别，导致电压读数错误。

检测过程：

拆机，检查通道 1 探头接口的 ID 检测电路。泰克探头接口通过一个专用的 ID 引脚与示波器通信，传输探头类型、衰减比等信息。用示波器测量该引脚的电压（正常应约 3.3V 或相应电平），实测 0V。测量该引脚的对地电阻，约 5Ω（短路）。该引脚连接至一个 ESD 保护二极管（型号 BAV99），该二极管已击穿短路。

更换该 ESD 保护二极管后，ID 引脚电压恢复 3.3V。同时检查该引脚的上拉电阻（10kΩ），阻值正常。

维修： MS058LP 示波器维修案例

更换通道 1 探头接口 ESD 保护二极管（BAV99），重新焊接并检查相关电路。重新装配后，连接 TPP1000 探头，上位机软件显示“Probe On”并正确识别衰减比（10:1）。通道 1 探头识别功能恢复，仪器维修完毕。
