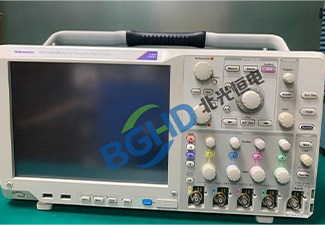

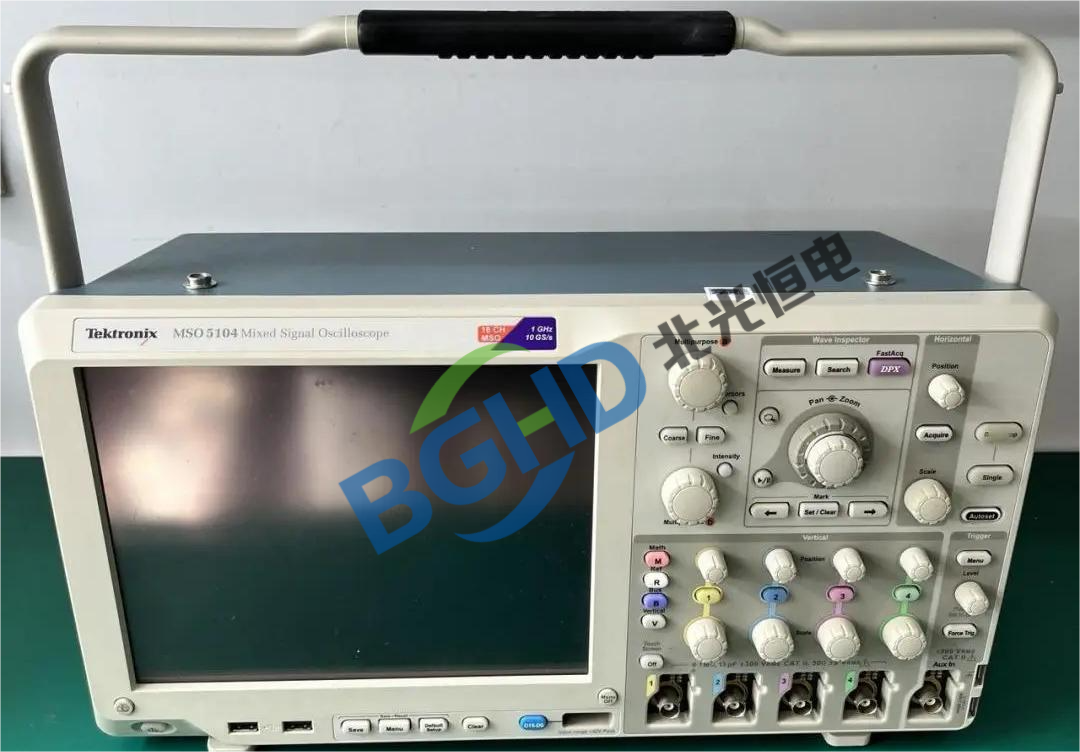

泰克 Tektronix MS058 混合信号示波器维修案例

5 系列 MSO 是泰克新一代高性能混合信号示波器，以 FlexChannel 技术和最高 8 通道配置著称。MS058 配备 8 个 FlexChannel（可同时使用 8 个模拟通道或模拟+数字混合），带宽 2GHz，采样率 6.25GS/s，记录长度 62.5M 点/通道（可扩展至 125M），垂直分辨率 12 位，波形捕获率 >500000 wfms/s，标配 15.6 英寸高清触摸屏，支持多种总线解码和高级触发功能。凭借其 8 通道最高密度配置和 FlexChannel 灵活配置能力，MS058 成为多路高速信号同步调试、三相电力电子分析和复杂嵌入式系统验证的“旗舰级多通道平台”。

北光恒电测试设备维修中心分享 MS058 示波器维修案例：

仪器型号： 泰克 Tektronix MS058 混合信号示波器（2GHz，8 FlexChannel）；

故障描述： 仪器开机正常，自检通过，但通道 7 和通道 8 在高采样率（6.25GS/s）下波形出现周期性断裂：输入 100MHz、1Vpp 正弦波，时基设为 10ns/div，通道 7 和 8 的波形每隔约 5 个格出现一次断裂（信号跌落到 0V），形成“间隙”。通道 1-6 正常。降低采样率至 3.125GS/s 后断裂消失。自检报“ADC 采样时钟异常”。

检测过程：

拆机，检查通道 7 和 8 共用的 ADC 采样时钟分配电路。MS058 的 8 个通道分为两组：通道 1-4 共用一组 ADC，通道 5-8 共用另一组 ADC。用示波器测量通道 5-8 组 ADC 的采样时钟（频率 6.25GHz），发现时钟信号存在周期性丢失（约每 50ns 丢失一个脉冲）。用频谱仪分析时钟源，发现该时钟来自一个锁相环（PLL）倍频器。

该 PLL 的环路滤波器电容老化，导致 VCO 控制电压不稳定，在特定条件下产生周期性的失锁。更换该环路滤波电容（0.47µF，X7R）后，PLL 输出时钟稳定。同时检查时钟缓冲器（HMC987）的供电，无异常。

维修： MS058 示波器维修案例

更换通道 5-8 组 ADC 采样时钟 PLL 的环路滤波电容（0.47µF，X7R），重新测量时钟稳定性。重新装配后，执行整机自校准和采样时钟校准。在 6.25GS/s 采样率下，通道 7 和 8 波形连续无断裂。仪器采样性能回归原厂指标，维修完毕。
