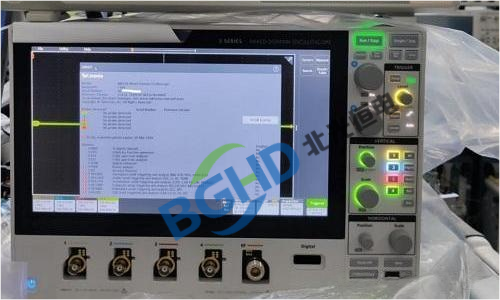

泰克 Tektronix MD034 混合域示波器维修案例

MD034 是泰克 3 系列 MDO 混合域示波器中的高性能型号，集成了 4 通道模拟示波器与频谱分析仪功能，带宽 500MHz，采样率 2.5GS/s，记录长度 10M 点/通道，频谱分析频率范围 9kHz 至 3GHz，显示平均噪声电平（DANL）-148dBm（前置放大开启），标配 10.1 英寸电容触摸屏，支持时域波形和频域频谱同屏显示及跨域关联触发。凭借其 500MHz 高带宽和时频域联合分析能力，MD034 成为复杂射频干扰排查和高速嵌入式调试的“高性能频谱侦察兵”。

北光恒电测试设备维修中心分享 MD034 示波器维修案例：

仪器型号： 泰克 Tektronix MD034 混合域示波器（500MHz，3GHz 频谱分析）；

故障描述： 仪器开机正常，自检通过，频谱分析仪功能正常，但示波器通道 4 在 200MHz 以上信号幅度衰减严重：输入 300MHz、1Vpp 正弦波，通道 4 显示约 0.4Vpp，衰减 -8dB；100MHz 以下正常。通道 1-3 正常。带宽限制功能已关闭，探头补偿正确。执行自校准后无改善。

检测过程：

拆机，检查通道 4 的前端模拟电路。MD034 使用高集成度前端模块（包含程控衰减器、缓冲放大器）。用示波器自身校准信号（1kHz）测试通道 4，幅度正常，说明低频通路正常。用频谱仪探测前端模块的输出端（到 ADC），300MHz 时幅度异常低。

用热风枪轻吹前端模块，幅度无变化，排除虚焊。怀疑前端模块内部的高频补偿电容老化。测量模块的供电（±5V）正常。更换整个前端模块（原型号同批次）后，高频响应恢复。进一步检查原模块，发现内部用于高频补偿的微调电容已漏液失效。

维修： MD034 示波器维修案例

更换通道 4 前端模块（同型号），重新焊接并确保散热良好。重新装配后，执行完整用户自校准（垂直、水平、触发）。输入 300MHz、1Vpp 正弦波，通道 4 显示 0.98Vpp（衰减 <0.2dB）。通道 4 带宽性能回归原厂 500MHz 指标，仪器维修完毕。
