泰克 Tektronix MS046 混合信号示波器维修案例

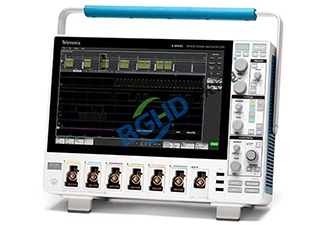

4 系列 MSO 是泰克新一代高性能混合信号示波器，以高模拟通道数、高带宽和 12 位垂直分辨率著称。MS046 配备 6 个模拟通道（带宽 1.5GHz）和 16 个数字通道，采样率 6.25GS/s，记录长度 31.25M 点/通道，垂直分辨率 12 位，波形捕获率 >500000 wfms/s，标配 13.3 英寸高清触摸屏，支持多种总线解码和高级触发功能。凭借其 6 通道高密度配置和高分辨率特性，MS046 成为多路高速信号同步调试和复杂嵌入式系统验证的“高性能多通道平台”。

北光恒电测试设备维修中心分享 MS046 示波器维修案例：

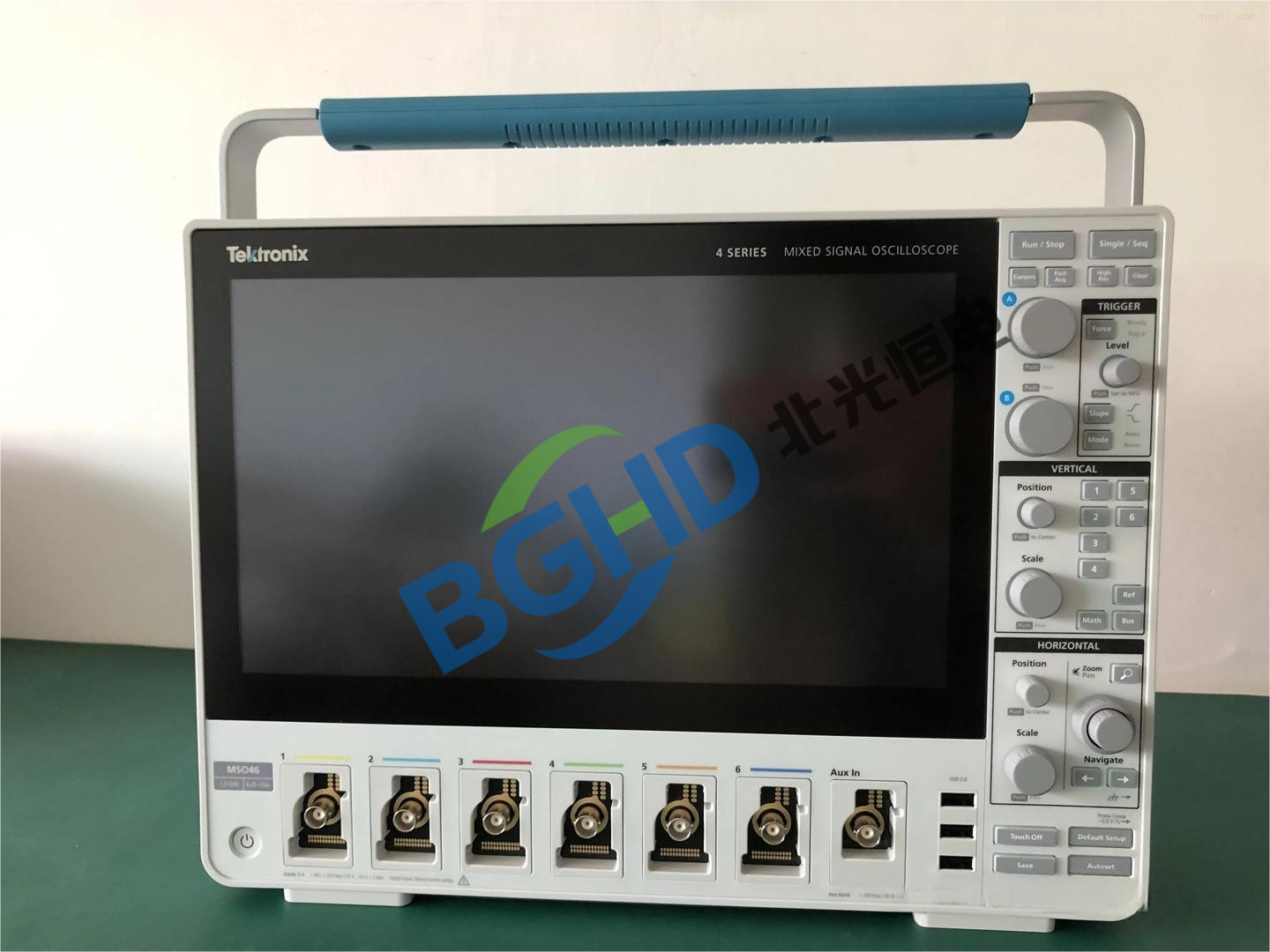

仪器型号： 泰克 Tektronix MS046 混合信号示波器（1.5GHz，6+16 通道）；

故障描述： 仪器开机正常，自检通过，但通道 5 的偏置（Position）在 50Ω 输入阻抗下无法归零：输入接地，通道 5 基线显示约 +80mV 的直流偏置。切换到 1MΩ 输入阻抗时偏置变小（约 +10mV），但仍超过正常范围。垂直位置调节旋钮可将波形上下移动，但无法将基线降至 0V（最低只能到 +50mV）。其他通道正常。执行自校准后无改善。

检测过程：

拆机，检查通道 5 前端模拟电路的直流偏置校准回路。4 系列 MSO 的每个通道前端都有一个 DAC 控制的偏置补偿电路，用于消除通道固有直流偏移。用万用表测量偏置 DAC 的输出电压，发现在 50Ω 档位时，DAC 输出已到达其输出范围下限（0V），但仍不足以抵消放大器的固有偏置。

该放大器的偏置参考电阻老化（阻值漂移），导致放大器的固有输出偏置增大，超出了偏置 DAC 的补偿范围。测量相关电阻（10kΩ 精密电阻），阻值已漂移至 10.8kΩ。更换为低温漂电阻（10kΩ，0.1%，25ppm/℃）后，放大器的固有偏置恢复到 DAC 可补偿范围内。

维修： MS046 示波器维修案例

更换通道 5 前端放大器的偏置参考电阻（10kΩ，0.1%，25ppm/℃），重新焊接并清洁焊盘。重新装配后，执行完整用户自校准（包括偏置校准和增益校准）。输入接地，通道 5 基线归零（±0.5mV）。通道 5 偏置性能回归原厂 ±2mV 指标，仪器维修完毕。
