泰克 Tektronix MSO2014B 混合信号示波器维修案例

MSO2000B 系列是泰克的混合信号示波器，在 DPO2000B 的基础上增加了 16 路数字逻辑通道，适用于嵌入式系统、混合信号电路和数字总线调试。MSO2014B 带宽 100MHz，采样率 1GS/s，记录长度 1M 点/通道，4 个模拟通道 + 16 个数字通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持并行总线解码和高级触发功能。凭借其四通道模拟加十六通道数字的混合信号同步捕获能力，MSO2014B 成为嵌入式系统开发和数字电路验证的“嵌入式开发利器”。

北光恒电测试设备维修中心分享 MSO2014B 示波器维修案例：

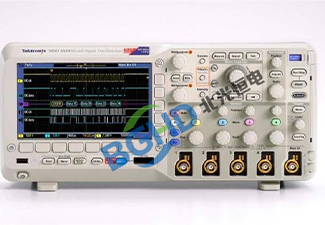

仪器型号： 泰克 Tektronix MSO2014B 混合信号示波器（100MHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，模拟通道 1-4 工作正常，但数字通道 D8-D15 的阈值电压偏移：设置数字通道阈值 TTL（1.4V），输入 3.3V 逻辑信号（高电平 3.3V，低电平 0V），D0-D7 正常识别，D8-D15 始终显示为低电平。逐步降低阈值电压，当阈值降至约 0.2V 时 D8-D15 才开始响应，说明实际阈值比设定值偏高约 1.2V。执行自校准后无效。

检测过程：

拆机，检查数字通道阈值电压生成电路。MSO2014B 的数字通道阈值由 DAC 生成，经过分压后送至比较器。用万用表测量 DAC 输出电压（设定 1.4V），正常为 1.4V；但经过分压后送至比较器的参考电压约为 2.6V，偏高 1.2V。检查分压电阻网络，发现其中一个分压电阻（2.5kΩ）阻值异常，正常应为 2.5kΩ，实测 5.1kΩ（已开路性损坏）。

更换该分压电阻（2.5kΩ，1%），分压输出恢复 1.4V。同时检查同组其他电阻无异常。

维修： MSO2014B 示波器维修案例

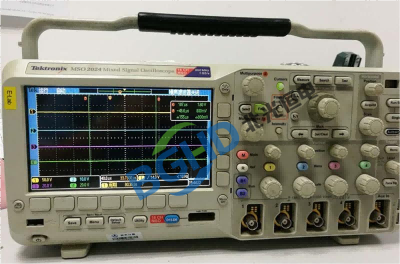

更换数字通道阈值分压电阻（2.5kΩ，1%，25ppm/℃），重新测量阈值电压。重新装配后，执行数字通道自校准。输入 3.3V 逻辑信号，D8-D15 在阈值 1.4V 时正常识别高低电平。数字通道阈值精度回归原厂 ±100mV 指标，仪器维修完毕。
