Agilent安捷伦E4428C ESG系列矢量信号发生器维修案例

近期北光恒电维修中心接修到一台安捷伦E4428C ESG系列矢量信号发生器，客户报修故障是显示花屏，接下来将为大家分享本台仪器的维修过程。

维修案例：安捷伦E4428C ESG系列矢量信号发生器显示花屏

报修故障：显示花屏

仪器外观检测：正常。

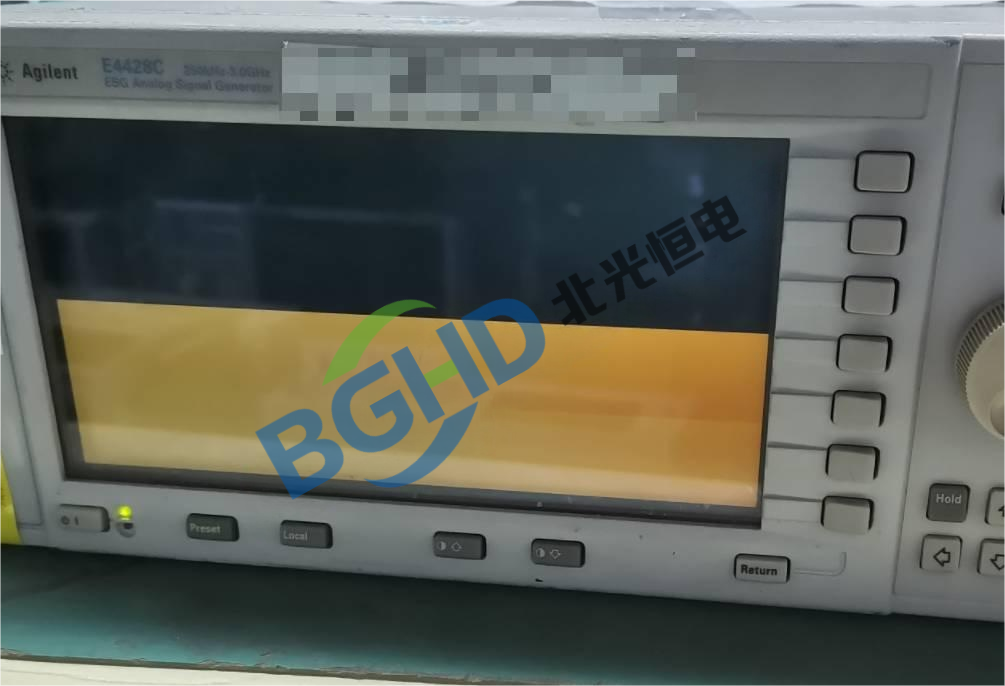

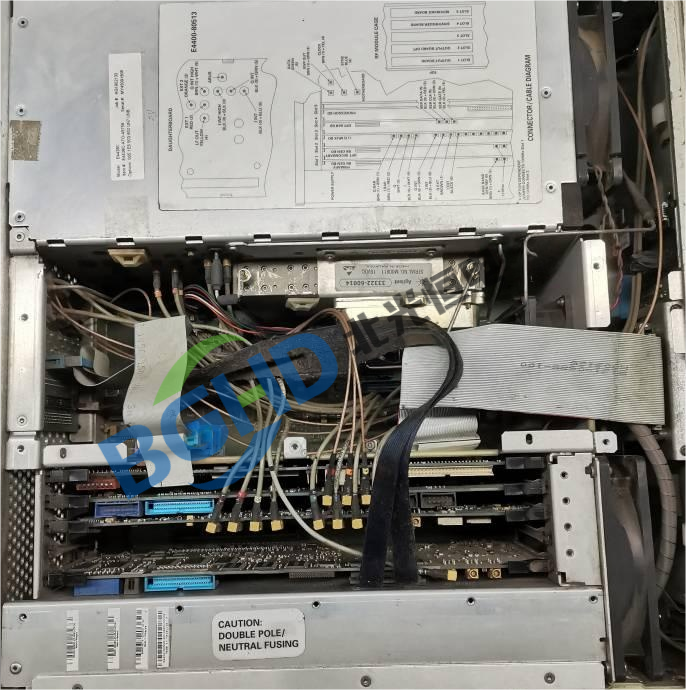

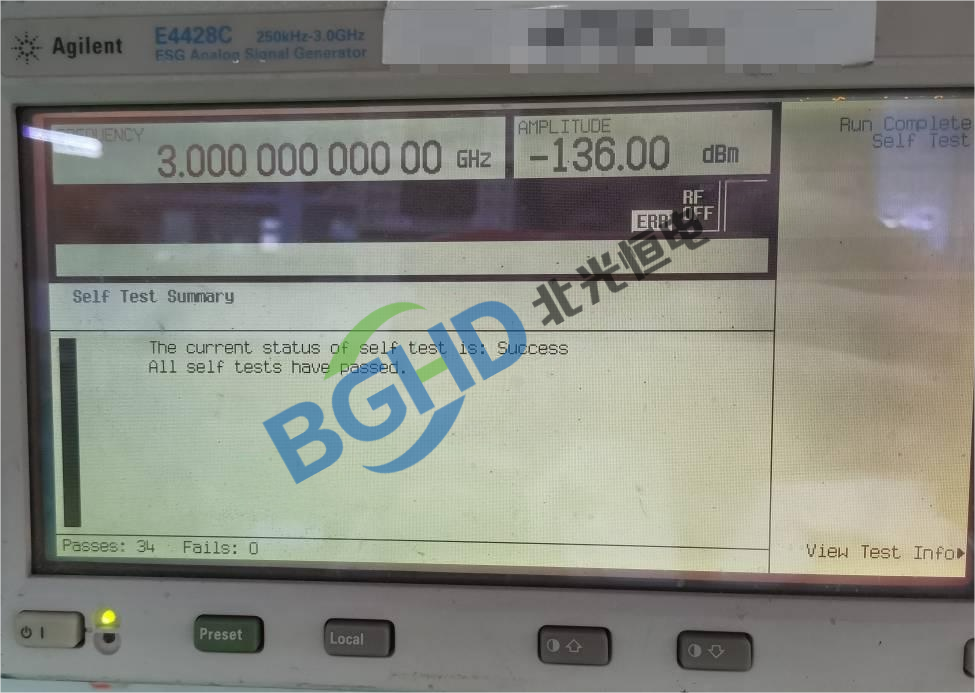

故障检测及维修：检查外观有无磕碰或损坏的地方，仪器内部也并无异响，上电后屏幕显示花屏，上半部分没有显示，下半部分显示白屏，拆机检测主控制板部分没有问题，屏幕驱动也没有问题，最终判断为屏幕问题，更换好的屏幕后开机显示正常，自检PASS。测试输出正常。功率正常，整体装机。到此维修完成交予客户使用。

安捷伦E4428C信号发生器常见故障：

1.射频无输出/功率低

2.频率失锁与误差

3.调制功能异常

4.系统错误与启动失败

5.远程控制失效

安捷伦E4428C信号发生器安全操作指南：

1.安全第一

严禁空载：射频输出端必须连接50Ω负载（如衰减器、天线或被测设备）。

功率保护：连接被测设备前，先将功率设为最小或关闭RF输出，连接后再缓慢增加。

可靠接地：使用三芯电源线确保接地，防静电与干扰。

2.开机与校准

充分预热：开机后预热30分钟以上，待时基准稳定。

使用外部参考：需高精度时，接入优质10MHz外参考并在菜单选择EXT REF。

执行校准：定期运行内置的幅度校准（Amplitude Cal） 与频率校准（Frequency Cal）。

3.操作与维护

散热：确保通风良好，避免堵塞散热口。

硬盘保养：该型号使用机械硬盘，避免震动，定期备份仪器状态和设置。

软件升级：谨慎操作，升级固件时确保电源稳定不断电。
