Keysight是德数据采集器自检报错维修案例

近期北光恒电维修中心接修到一台是德数据采集器，客户报修故障是开机自检报错，无法测试，接下来将为大家分享本台仪器的维修过程。

维修案例：是德34972A数据采集器自检报错

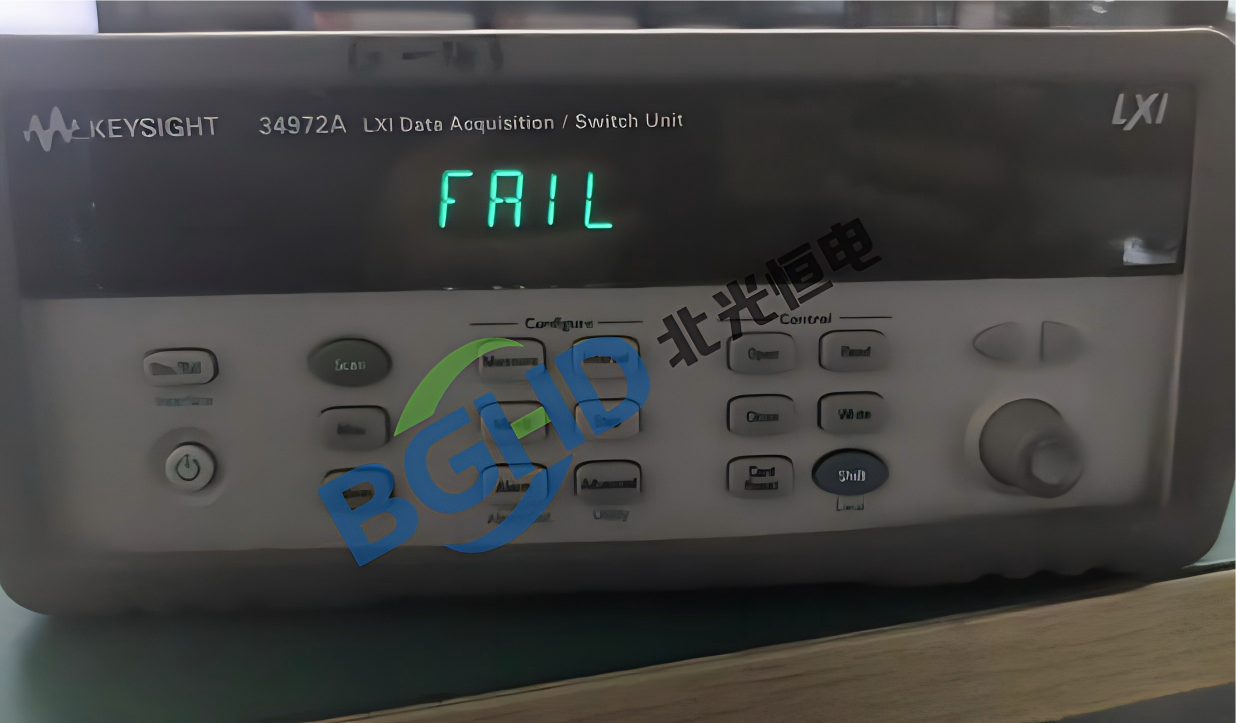

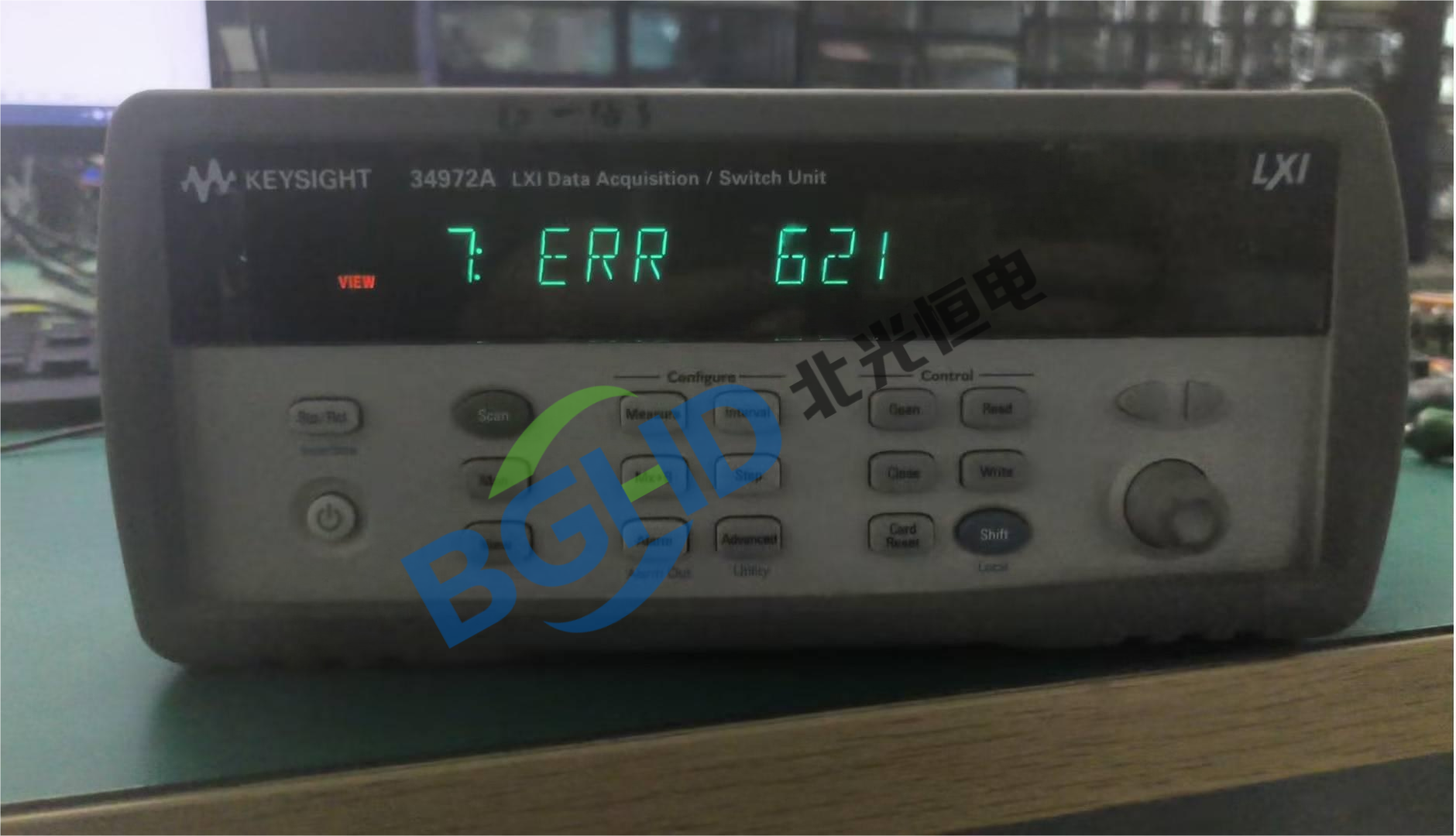

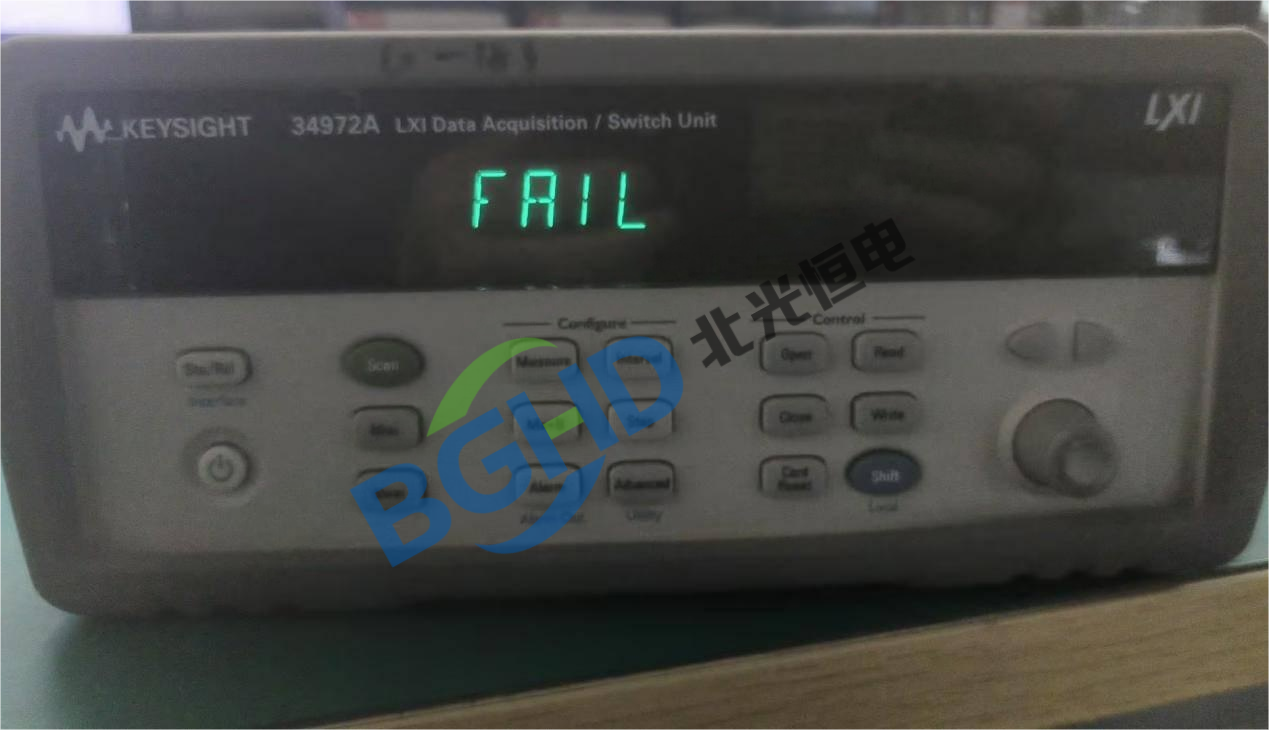

报修故障：开机自检报错 204 612 613 615 617 618 619 621

仪器外观检测：正常。

故障检测与维修：

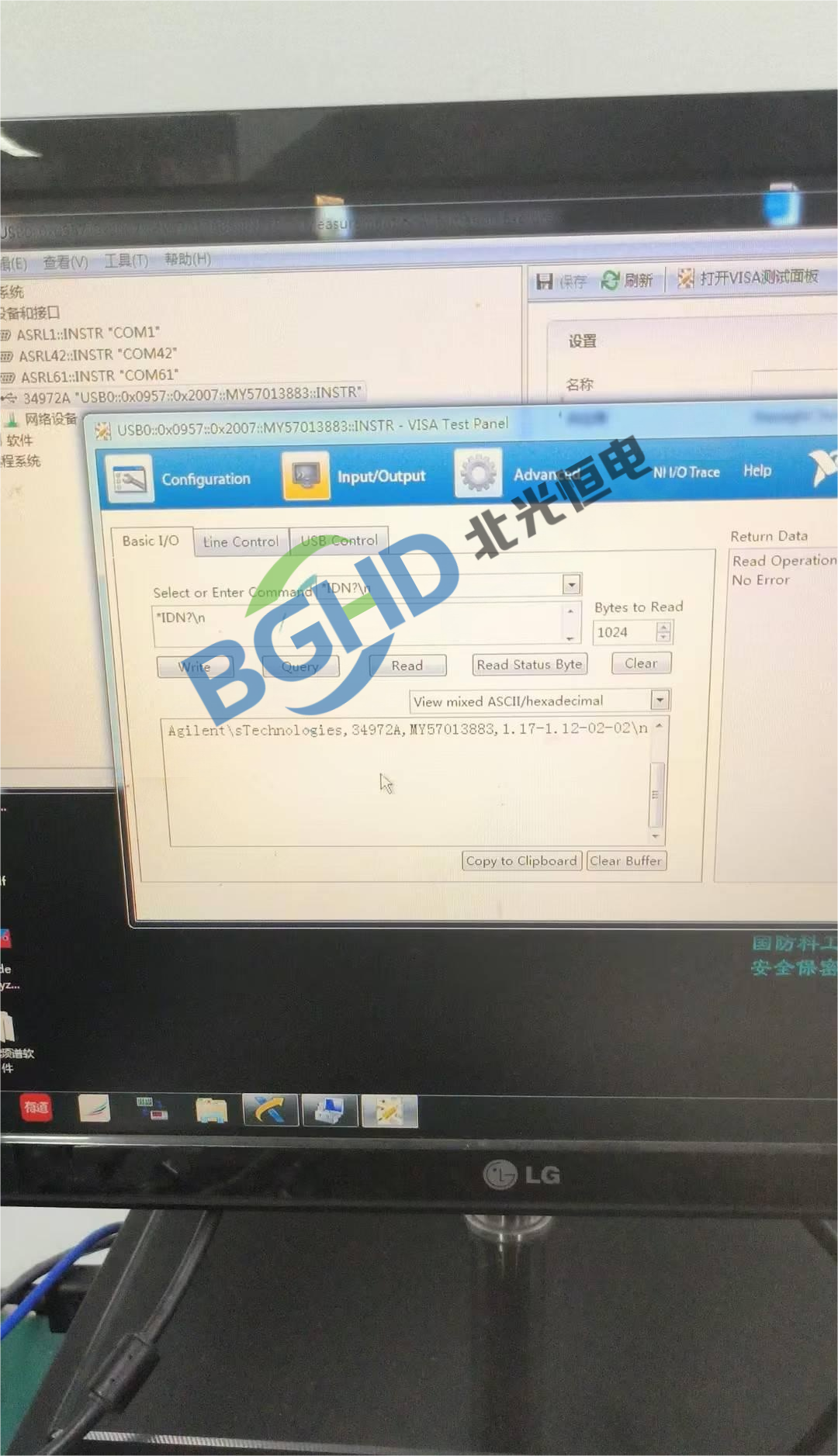

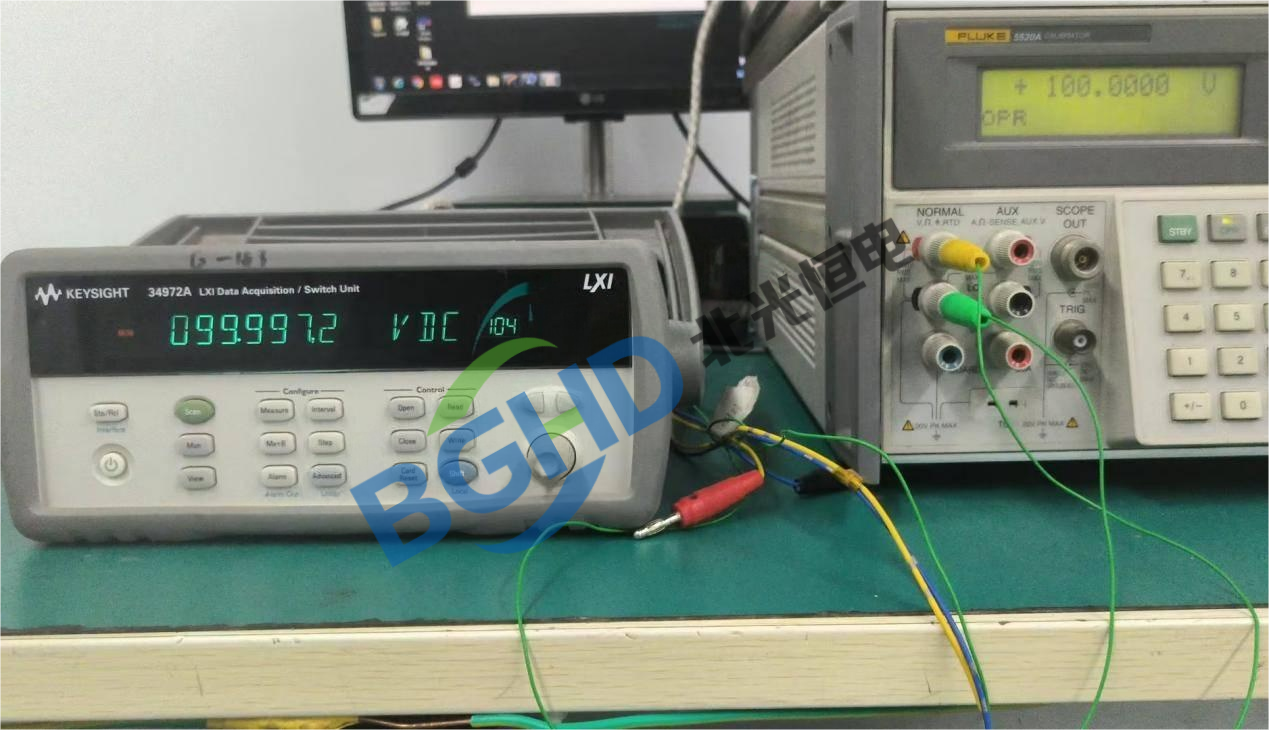

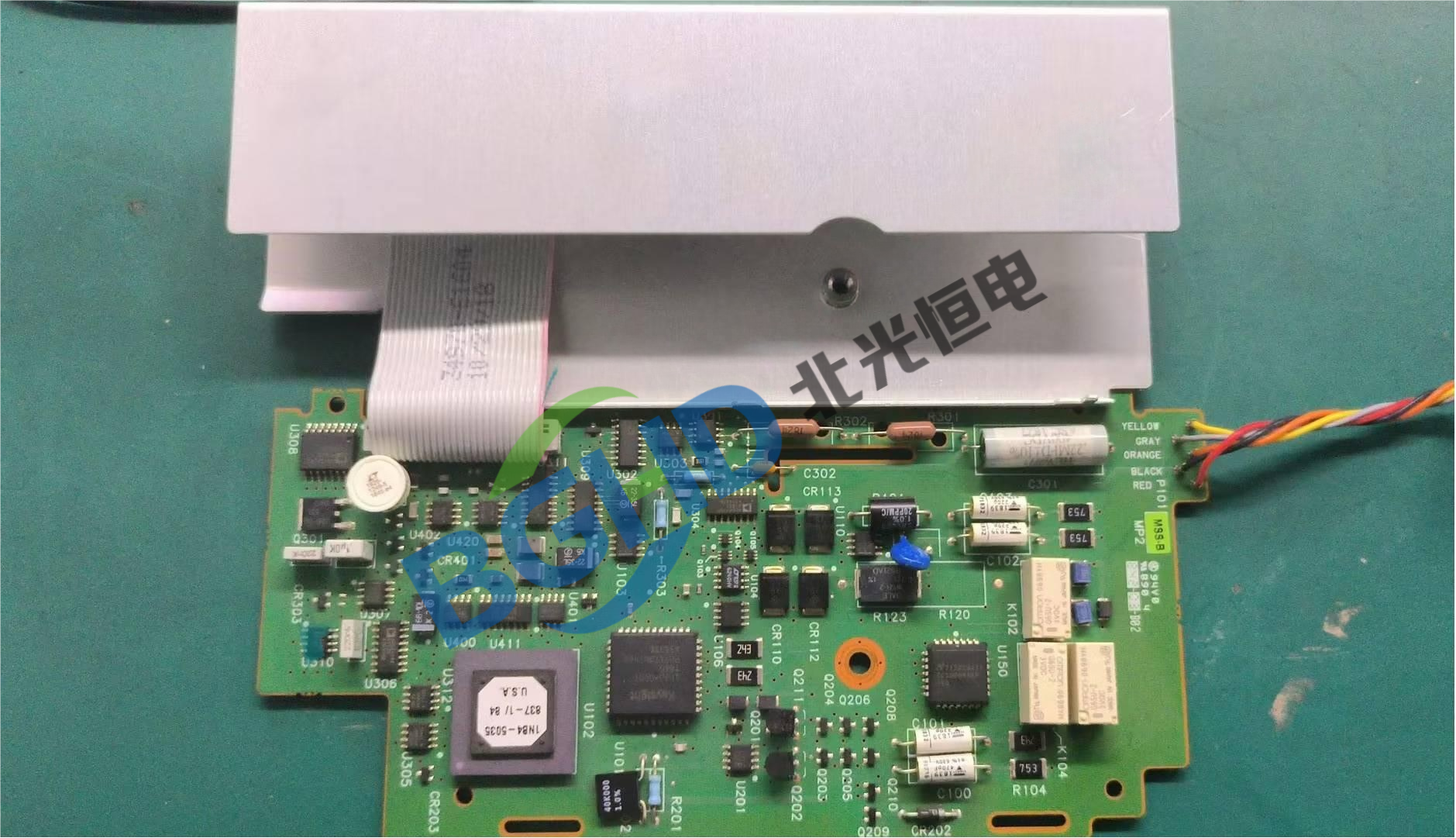

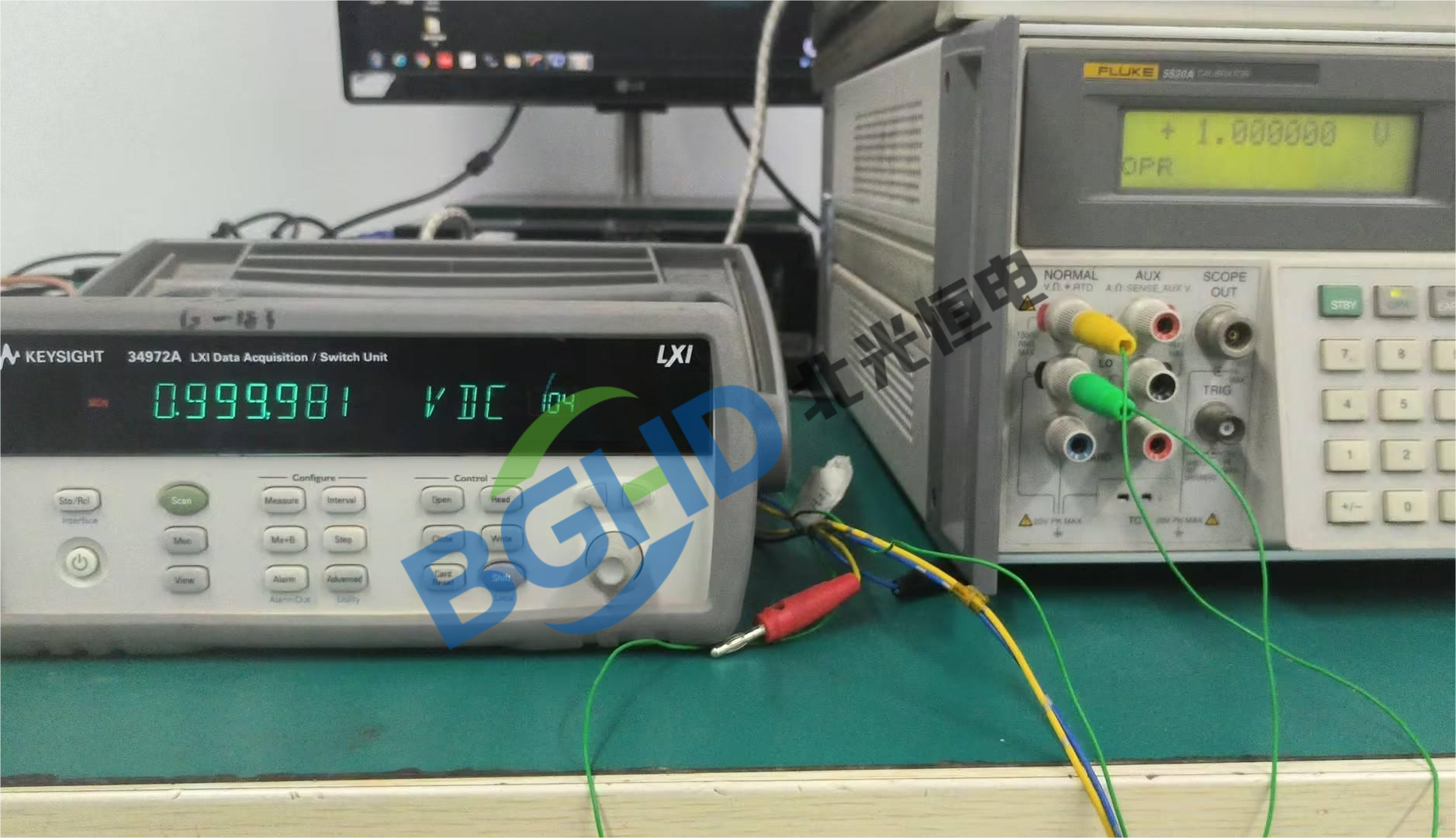

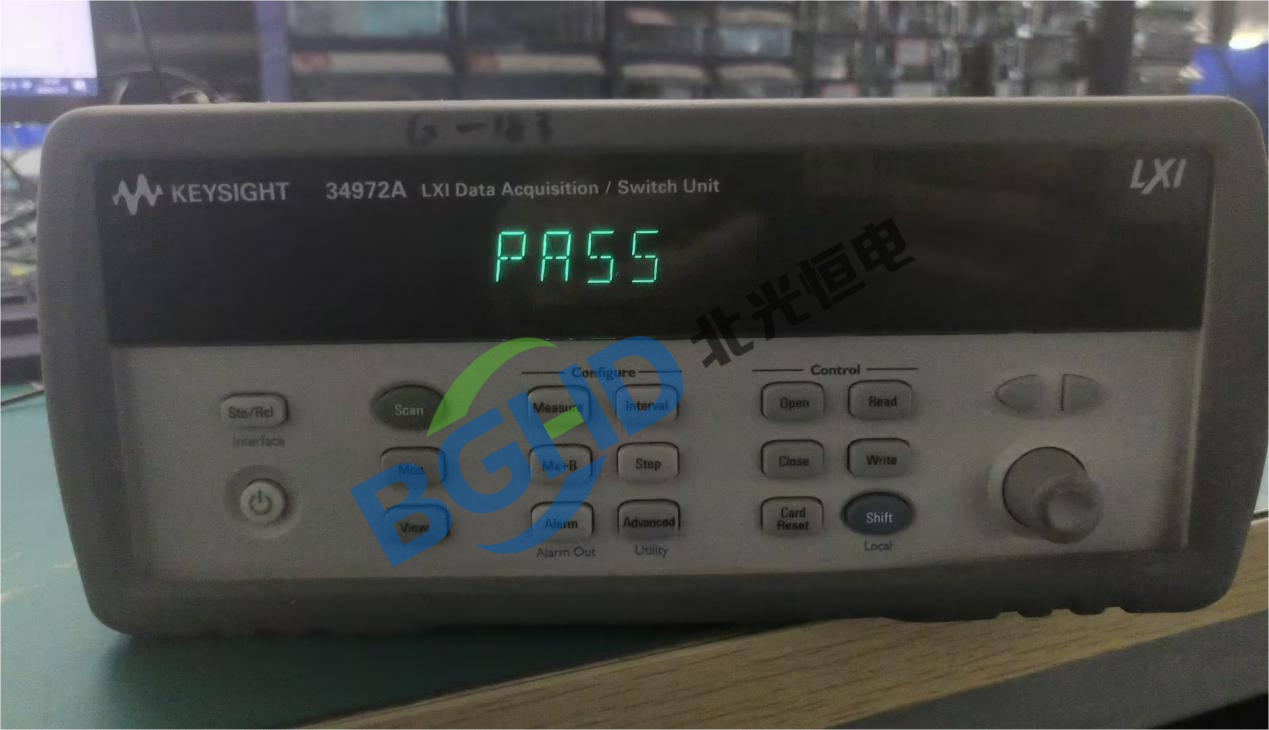

依据故障初步定位DMM模块损坏，拆机检测，发现是DMM模块损坏导致测试数据异常，随后工程师更换单元损坏器件，更换后验证功能指标通信。仪器开机正常，测试功能正常测试通信正常。

质检：质检部对修复后的34972A数据采集器进行了全面的性能测试和指标验证。经过严格检验，确认各项性能均符合指标，最终通过计量并准备出库。到此维修结束，交于客户使用。

是德34972A数据采集器常见故障：

1.通道读数异常/不稳定：测量值漂移、跳变、或与已知值偏差大。

2.扫描或切换失败：自动扫描时卡住、特定通道无法闭合/打开。

3.通讯故障：无法通过LAN/USB/GPIB与电脑连接。

4.模块无法识别：主机不能识别插入的34901A等多路复用器模块，或报错。

5.系统错误/死机：前面板显示错误代码、无响应。

是德34972A数据采集器安全操作指南：

1.电气安全第一

绝对禁止过压/过流：每个通道和模块都有明确的最大额定值（如34901A为300V CAT I）。严禁超限，特别是高压与低电压测量通道间。

上电前检查接线：在给被测设备加电前，务必确认所有测量接线正确、牢固。

使用保险丝：在测量未知或可能短路的大电流回路时，使用外部保险丝或限流装置进行保护。

2.正确的测量配置

先配置，后连接：在软件中或前面板正确设置测量函数（如DCV， 热电偶K型）、量程、扫描列表，再将信号接入对应通道。

善用四线制电阻测量：对于低电阻精确测量，推荐使用四线制（4W）以消除引线电阻误差。

重视热电偶测量：确保使用正确的热电偶类型，并理解仪表的内部CJC原理。对于高精度要求，考虑使用外部精密CJC参考源。

3.维护与可靠性

预热与自校：进行精密测量前，开机预热至少30分钟。定期执行内部自校准（通过软件或前面板）。

继电器寿命管理：避免在带电状态下频繁切换高负载信号。规划扫描时，将高活动度通道分散到不同模块。

定期专业校准：根据质量要求，每1-2年进行外部校准。

4.软件与通讯

可靠接地与网络：为保证通讯稳定和测量安全，确保主机和计算机良好接地，并为仪器设置静态IP地址以避免冲突。

数据记录安全：设置合理的记录速率和存储位置，定期导出数据，防止内部存储器写满。
