Tektronix泰克示波器无法开机 维修案例

近期北光恒电维修中心接修到客户一台泰克DPO3052示波器，报修故障为无法开机。接下来将为大家分享本台仪器的维修过程。

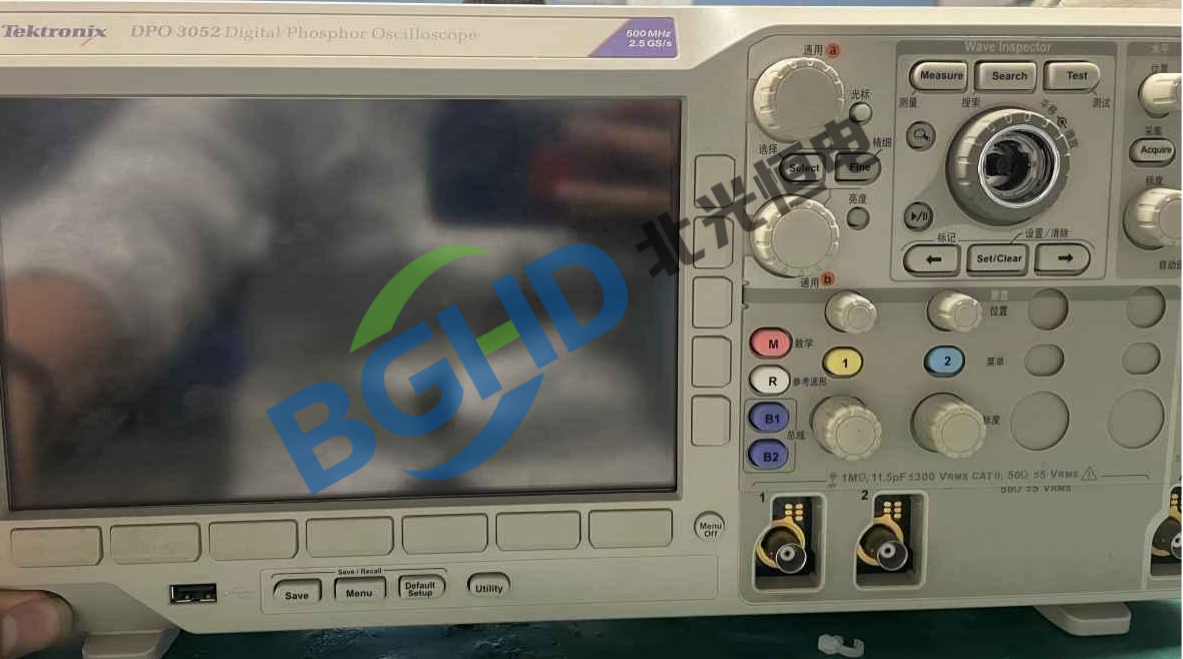

故障验证：首先验证检查仪器外观有无明显磕碰，变形。检查无误后拆机检查电源板、主板有无明显烧毁痕迹，盲目上电可能会造成二次扩大故障，检查完毕后上电验证客户报修故障。

拆机检测：检测发现故障与客户描述一致，下一步工程师进行拆机进行检测，重点对电源板进行 详细检测。经过检测后发现电源板正常，随后检查主板。

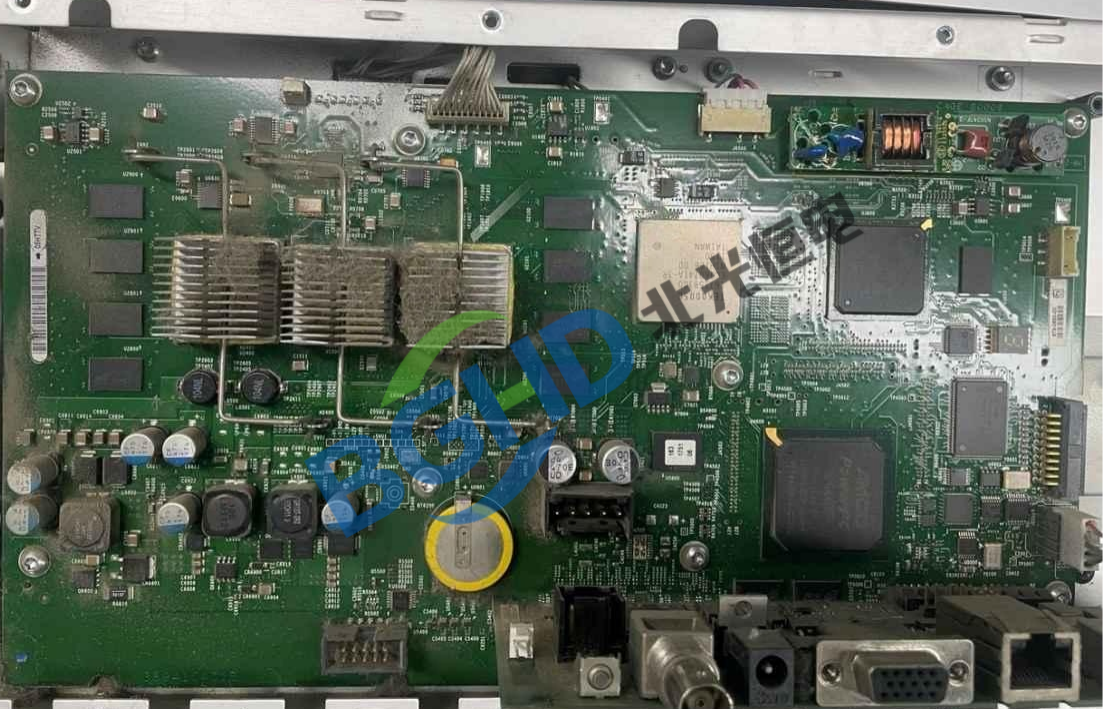

维修与测试： 经过检测发现主板控制器内部击穿短路、多个芯片烧毁，更换失效的器件后开机正常。

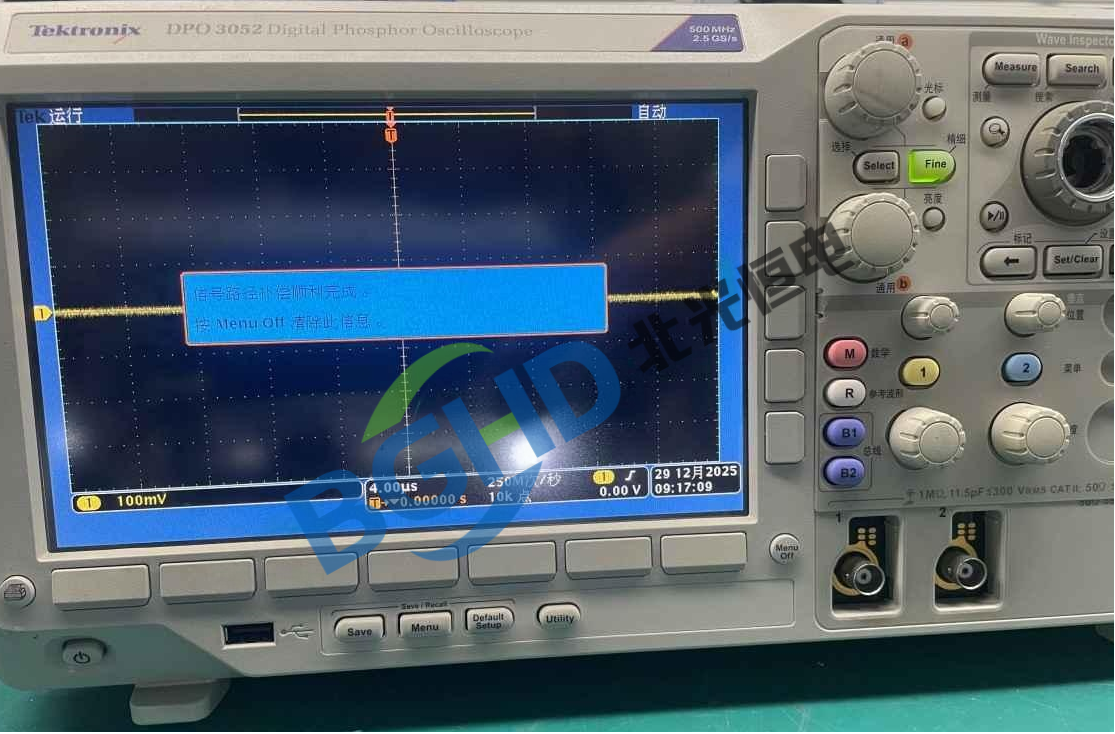

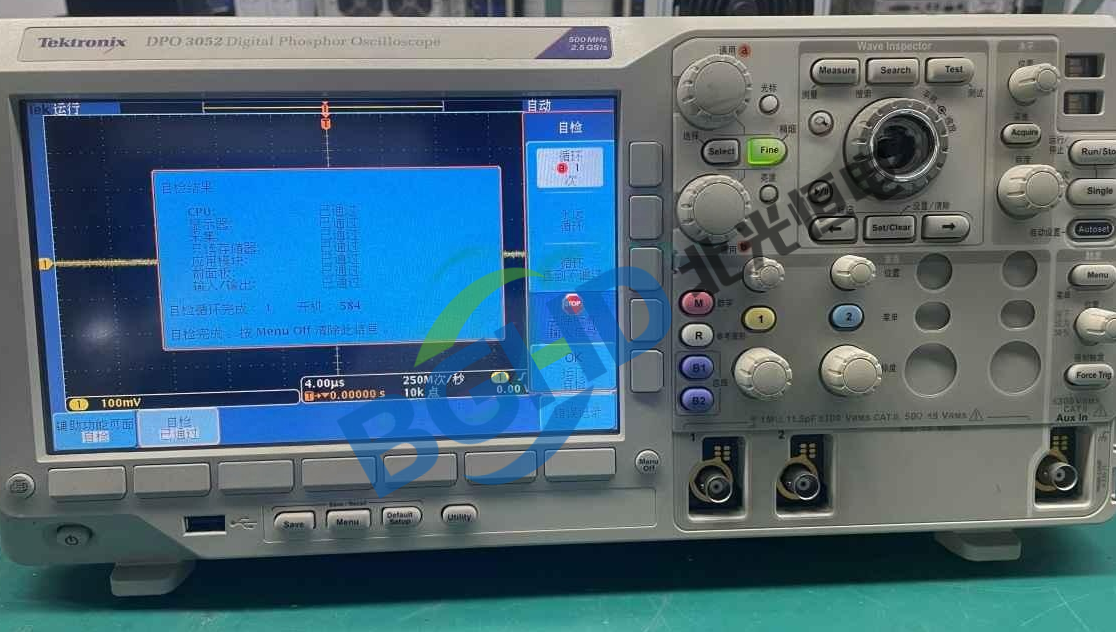

执行自检测、自校准通过。下面将对示波器进行长时间烤机观察故障是否会再次出现。烤机完成后维修工程师将仪器送到质检部门部门进行全方面检测，质检详细的验证完指标，确认指标合格通过计量后出库，返回给客户。

泰克示波器常见故障：

1.电源与启动故障：无法开机，前面板指示灯不亮；开机过程卡在LOGO界面、反复重启、或提示系统错误。

2.模拟通道故障：通道无信号、信号严重衰减或波形异常；通道底噪过大、基线漂移、DC增益/偏置不准。

3.采集、显示与触发系统故障：死机、花屏、触摸屏不灵或显示异常；无法稳定触发或触发失灵。

4.接口与辅助功能故障：USB口、网口、GPIB无法识别或连接失败。

5.其他故障等。

泰克示波器安全操作指南：

1.开机与预热：

开机后，建议预热至少15-30分钟，待内部电路温度稳定后再进行精确测量或执行自校准。

2.初始设置：

连接未知信号前，先将垂直刻度（V/div）设为一个较大的值（如1V/div或更大），触发模式设为“自动”，以防大信号冲击。

使用“自动设置”（AUTO SET）按钮可快速获取一个稳定的波形显示。

3.通道管理：

不使用的通道可以将其关闭（选择通道后按对应的前面板按钮），以减少干扰和噪声。

清楚识别每个通道的耦合方式（DC、AC、GND）、阻抗（1MΩ或50Ω）和带宽限制设置。
