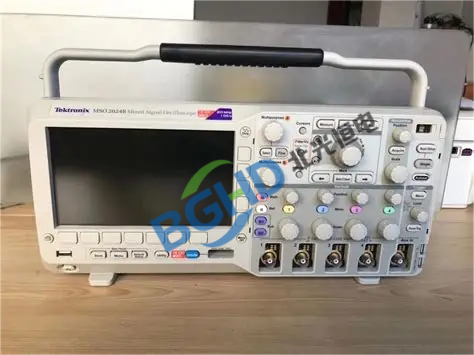

泰克 Tektronix MSO2022B 混合信号示波器维修案例

MSO2000B 系列是泰克的混合信号示波器，在 DPO2000B 的基础上增加了 16 路数字逻辑通道，适用于嵌入式系统、混合信号电路和数字总线调试。MSO2022B 带宽 200MHz，采样率 1GS/s，记录长度 1M 点/通道，2 个模拟通道 + 16 个数字通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持并行总线解码和高级触发功能。凭借其 200MHz 高带宽和混合信号同步捕获能力，MSO2022B 成为高速数字电路调试和嵌入式系统验证的“数字系统侦探”。

北光恒电测试设备维修中心分享 MSO2022B 示波器维修案例：

仪器型号： 泰克 Tektronix MSO2022B 混合信号示波器（200MHz，2+16 通道）；

故障描述： 仪器开机正常，自检通过，但模拟通道 1 和数字通道 D0-D7 之间存在约 20ns 的固定时间偏差：使用同源信号（3.3V 方波）同时输入通道 1 和数字探头 D0，示波器显示模拟通道波形与数字通道波形前沿时间差约 20ns，模拟通道滞后。其他模拟通道与数字通道的时偏正常（<2ns）。自校准无法消除。

检测过程：

拆机，检查通道 1 和数字通道的共用采样时钟分配电路。MSO2022B 的 ADC 和数字采集 FPGA 使用同一采样时钟（100MHz），经时钟扇出缓冲器（型号 NB3L553）分配。测量通道 1 ADC 的采样时钟与数字 FPGA 的采样时钟之间的相位差，发现两者相差约 20ns。该扇出缓冲器的一路输出到 ADC 的路径上的匹配电阻（33Ω）阻值增大（实测 68Ω），导致信号延迟增加。

更换该匹配电阻（33Ω，1%）后，两路时钟延迟差恢复至 <1ns。同时检查 PCB 走线无断裂。

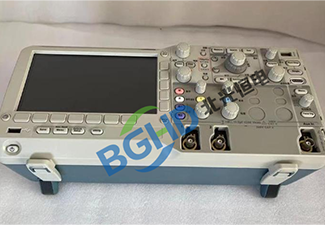

维修： MSO2022B 示波器维修案例

更换时钟分配路径上的匹配电阻（33Ω），重新测量两路时钟相位差。重新装配后，执行通道间时偏校准。输入同源信号验证，通道 1 与 D0-D7 之间的时偏恢复至 <1ns。仪器时序精度回归原厂指标，维修完毕。
