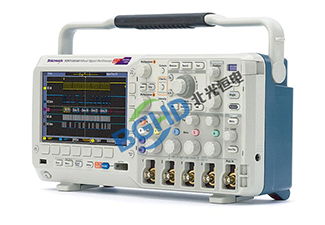

泰克 Tektronix MSO2004B 混合信号示波器维修案例

MSO2000B 系列是泰克的混合信号示波器，在 DPO2000B 的基础上增加了 16 路数字逻辑通道，适用于嵌入式系统、混合信号电路和数字总线调试。MSO2004B 带宽 70MHz，采样率 1GS/s，记录长度 1M 点/通道，4 个模拟通道 + 16 个数字通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持并行总线解码和高级触发功能。凭借其四通道模拟加十六通道数字的混合信号同步捕获能力，MSO2004B 成为嵌入式系统开发和数字电路验证的“嵌入式开发利器”。

北光恒电测试设备维修中心分享 MSO2004B 示波器维修案例：

仪器型号： 泰克 Tektronix MSO2004B 混合信号示波器（70MHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，模拟通道 1-4 工作正常，但数字通道 D0-D15 全部无法识别电平变化：连接已知 3.3V 逻辑信号到数字探头，屏幕数字波形显示始终为低电平；执行数字探头自检，报“数字通道无输入响应”。更换 P6316 探头和测试点后故障依旧。

检测过程：

拆机，检查数字通道前端接口板。MSO2004B 的数字探头信号通过一个 100 针连接器接入主机，信号经过一个 74LVC245 缓冲器后送入 FPGA。用示波器探针测量连接器端 D0 信号，外部信号已正常进入主机。再测量缓冲器 74LVC245 的输出端，无信号输出（输出高阻态）。

该缓冲器的输出使能引脚（OE）被固定在高电平（禁止输出）。检查使能控制电路，该引脚通过一个 10kΩ 电阻上拉至 3.3V，由 FPGA 的 GPIO 控制。测量 FPGA 控制引脚电平，始终为高电平（3.3V），无法被拉低。FPGA 的该 I/O 口已损坏（内部输出驱动断路）。该问题无法通过软件修复。

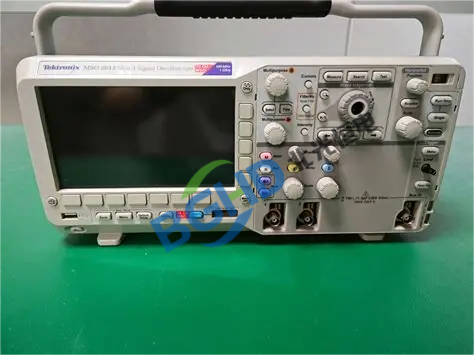

维修： MSO2004B 示波器维修案例

更换主控 FPGA（需使用烧录器重新写入固件和校准数据）或更换整个数字采集板。重新装配后，执行数字通道自检和功能验证，D0-D15 波形正常显示，数字通道功能恢复。
