泰克 Tektronix DPO2014B 示波器维修案例

DPO2000B 系列是泰克的入门级数字荧光示波器，以高波形捕获率和直观操作著称。DPO2014B 带宽 100MHz，采样率 1GS/s，记录长度 1M 点/通道，4 个模拟通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持 16 种自动测量和高级触发功能。凭借其四通道并行采集能力，DPO2014B 成为多信号同步观测和团队协作调试的“团队协作波形站”。

北光恒电测试设备维修中心分享 DPO2014B 示波器维修案例：

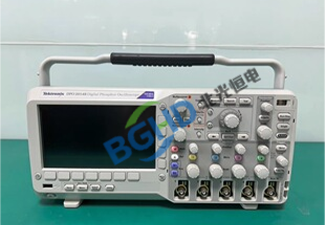

仪器型号： 泰克 Tektronix DPO2014B 数字荧光示波器（100MHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 4 在 2mV/div 档位时波形底部出现异常尖峰干扰：输入接地，通道 4 显示约 20mVpp 的负向尖峰（正常应 <5mVpp），尖峰频率约 1kHz，呈脉冲状，其他档位（5mV/div、10mV/div）仍有但幅度减小。通道 1-3 正常。自校准无法消除。

检测过程：

拆机，检查通道 4 前端模拟电路。用示波器探测 ADC 输入端的信号，发现尖峰已存在。逐级向前级检查：差分放大器输出端有尖峰，但程控衰减器输出端无尖峰，判定问题在差分放大器附近。该差分放大器由 ±5V 供电，用示波器测量供电电压，发现负电源 -5V 上有约 50mV 的 1kHz 脉冲尖峰，而正电源 +5V 干净。

该负电源来自一个 DC-DC 转换器，其输出端有一个保护二极管（TVS，型号 SMBJ5.0A），该二极管轻微漏电，在电源低频纹波下被反复触发，产生尖峰脉冲耦合到电源上，进而影响差分放大器的输出。更换该 TVS 二极管后，负电源恢复纯净。

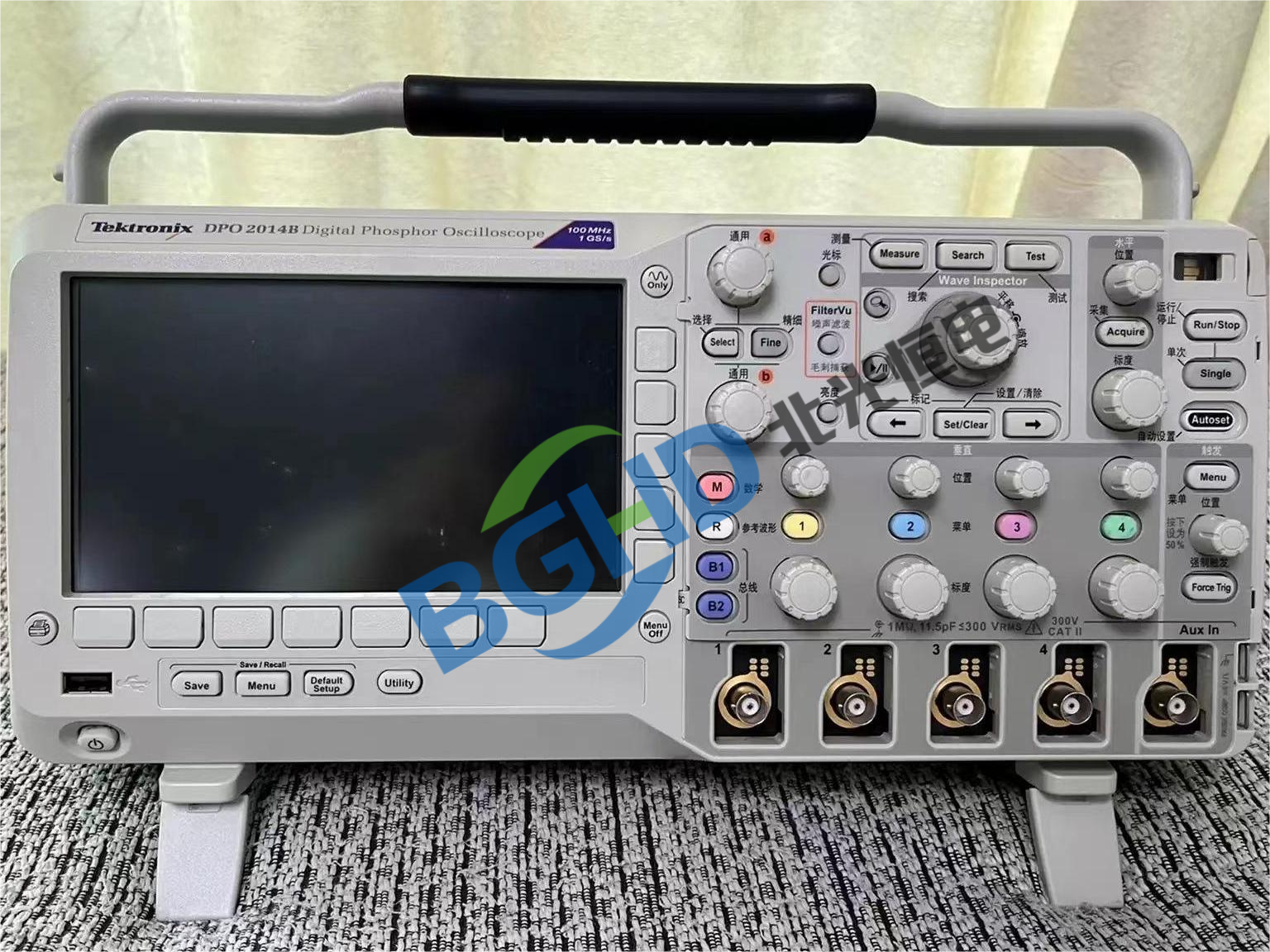

维修： DPO2014B 示波器维修案例

更换通道 4 前端负电源的 TVS 保护二极管（SMBJ5.0A），重新测量负电源纹波恢复纯净。重新装配后，执行垂直校准和噪声测试，通道 4 底噪恢复至约 3mVpp（2mV/div 档位）。通道 4 性能回归原厂指标，仪器维修完毕。
