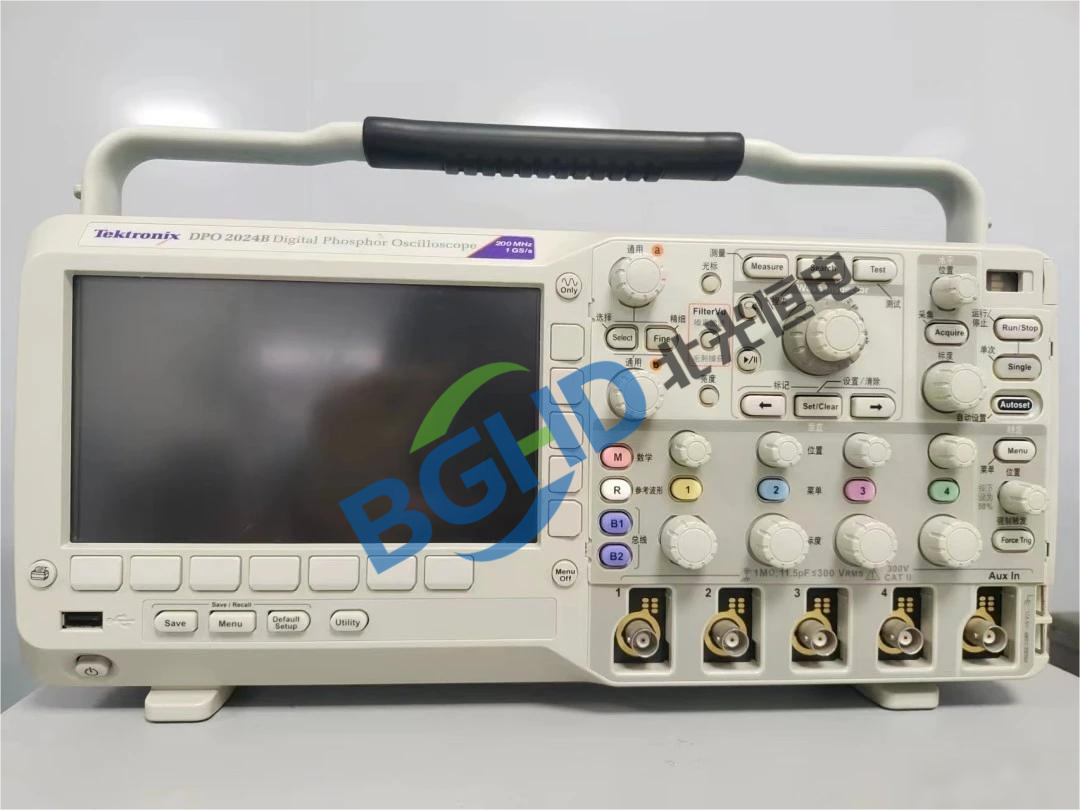

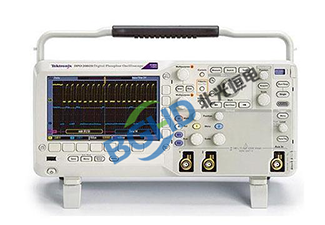

泰克 Tektronix DPO2022B 示波器维修案例

DPO2000B 系列是泰克的入门级数字荧光示波器，以高波形捕获率和直观操作著称。DPO2022B 带宽 200MHz，采样率 1GS/s，记录长度 1M 点/通道，2 个模拟通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持 16 种自动测量和高级触发功能。凭借其 200MHz 带宽和稳定性能，DPO2022B 成为高速数字电路和通用调试的“高带宽捕捉多面手”。

北光恒电测试设备维修中心分享 DPO2022B 示波器维修案例：

仪器型号： 泰克 Tektronix DPO2022B 数字荧光示波器（200MHz，2 通道）；

故障描述： 仪器开机正常，自检通过，但通道 1 的时基（水平）扫描在 100ns/div 档位时波形水平拉伸约 10%：输入 1MHz 校准方波，正常应显示 5 个周期（200ns/div 档位），实际显示约 4.5 个周期；其他档位正常。通道 2 正常。执行自校准后无改善。

检测过程：

拆机，检查通道 1 水平时基电路。DPO2022B 的水平时基由 ADC 采样时钟决定，采样时钟来自主时基 PLL。用频率计测量 ADC 采样时钟，在 1ns/div 档位下，实际采样率偏低（约 900MS/s，正常应为 1GS/s）。检测发现采样时钟的锁相环（PLL）反馈分频器的参考电容老化，导致 VCO 频率偏移。

更换该电容（0.1µF，X7R）后，PLL 锁定频率恢复 1GS/s。同时检查 PLL 芯片供电正常。

维修： DPO2022B 示波器维修案例

更换 PLL 反馈回路中的电容（0.1µF），重新测量采样时钟频率。重新装配后，执行水平时基校准。输入 1MHz 方波，100ns/div 档位显示 5 个周期，时基精度回归原厂 ±0.01% 指标。仪器维修完毕。
