泰克 Tektronix DPO2004B 示波器维修案例

DPO2000B 系列是泰克的入门级数字荧光示波器，以高波形捕获率和直观操作著称，广泛应用于教育实验、基础电路调试和产线测试。DPO2004B 带宽 70MHz，采样率 1GS/s，记录长度 1M 点/通道，4 个模拟通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持 16 种自动测量和高级触发功能。凭借其四通道能力和稳定的性能，DPO2004B 成为多信号同步观察和通用电路调试的“波形捕捉多面手”。

北光恒电测试设备维修中心分享 DPO2004B 示波器维修案例：

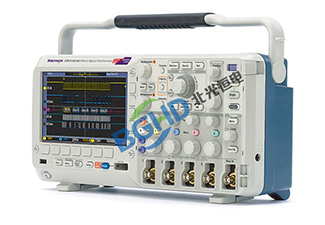

仪器型号： 泰克 Tektronix DPO2004B 数字荧光示波器（70MHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 3 和通道 4 的触发电平无法调节至负电平：设定触发电平从 +2V 向负方向调节，当到达 0V 时旋钮无法继续旋转，屏幕显示触发电平锁定在 0V。通道 1、2 正常，可调至负电平。使用自动触发模式时通道 3、4 波形显示正常，但无法进行边沿触发捕捉。

检测过程：

拆机，检查触发控制电路。DPO2004B 的触发信号由模拟前端输出经过触发多路复用器后送入触发比较器。用万用表测量触发 DAC 的输出控制电压，在通道 3/4 模式下，DAC 输出在 0V 处被钳位，无法输出负电压。跟踪发现该 DAC（型号 AD5663，双通道 16bit）的通道 B 输出端对地短路。

该 DAC 负责生成通道 3/4 的触发电平基准。检查其输出端对地电阻约 20Ω，正常应为高阻。更换 DAC 芯片后，负电平输出恢复。

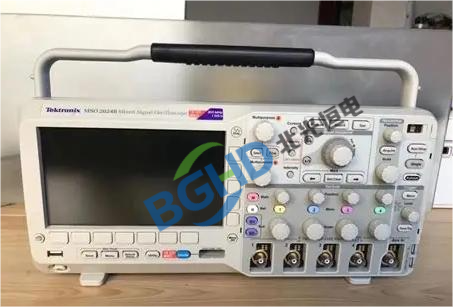

维修： DPO2004B 示波器维修案例

更换触发 DAC 芯片（AD5663），重新焊接并检查周边电路。重新装配后，执行触发校准和垂直校准。验证通道 3、4 触发电平可调范围恢复正常（±5 格）。触发功能回归原厂指标，仪器维修完毕。
