泰克 Tektronix DPO2012B 示波器维修案例

DPO2000B 系列是泰克的入门级数字荧光示波器，以高波形捕获率和直观操作著称，广泛应用于教育实验、基础电路调试和产线测试。DPO2012B 带宽 100MHz，采样率 1GS/s，记录长度 1M 点/通道，2 个模拟通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持 16 种自动测量和高级触发功能。凭借其适中的带宽和稳定的性能，DPO2012B 成为日常电路调试和教学实验中值得信赖的“波形捕捉多面手”。

北光恒电测试设备维修中心分享 DPO2012B 示波器维修案例：

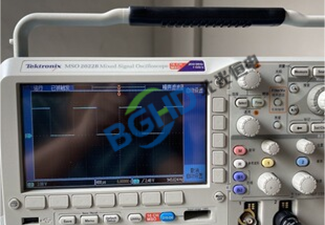

仪器型号： 泰克 Tektronix DPO2012B 数字荧光示波器（100MHz，2 通道）；

故障描述： 仪器开机正常，自检通过，但通道 1 的垂直刻度（Volts/Div）在 100mV/div 档位时测量值偏大约 20%：输入 1Vpp、1kHz 正弦波，通道 1 显示约 1.2Vpp；50mV/div 和 500mV/div 档位正常。通道 2 正常。执行信号路径补偿后无改善。

检测过程：

拆机，检查通道 1 前端程控衰减器/放大器模块。DPO2012B 使用集成前端芯片（如 NSAT-2000 系列）。用万用表测量该档位对应的增益控制电压，发现与正常值有偏差。进一步检测发现，前端芯片的反馈电阻网络中的一颗精密电阻（该档位专用）阻值漂移（正常 5kΩ，实测 6.2kΩ），导致闭环增益偏离。

该电阻是集成在模块内部的厚膜电阻，无法单独更换，需要更换整个前端模块。

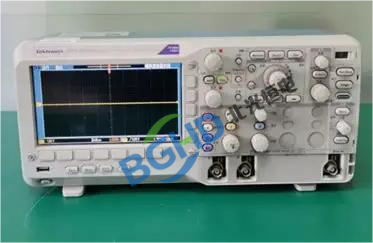

维修： DPO2012B 示波器维修案例

更换通道 1 前端集成模块（同型号），重新焊接并确保散热良好。重新装配后，执行完整的用户自校准（包括增益、偏置和触发校准）。输入 1Vpp 正弦波，通道 1 显示 1.00Vpp。通道 1 垂直精度回归原厂 ±2% 指标，维修完毕。
