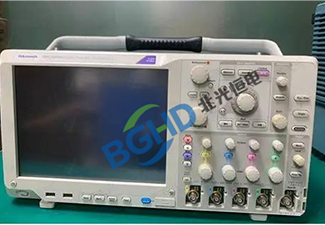

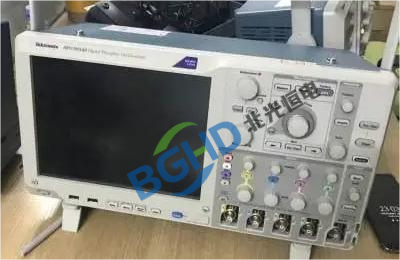

泰克 Tektronix DPO2002B 示波器维修案例

DPO2000B 系列是泰克的入门级数字荧光示波器，以高波形捕获率和直观操作著称，广泛应用于教育实验、基础电路调试和产线测试。DPO2002B 带宽 70MHz，采样率 1GS/s，记录长度 1M 点/通道，2 个模拟通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持 16 种自动测量和高级触发功能。凭借其轻便设计和易于上手的操作界面，DPO2002B 成为初学者和日常基础测试的“波形捕捉启蒙者”。

北光恒电测试设备维修中心分享 DPO2002B 示波器维修案例：

仪器型号： 泰克 Tektronix DPO2002B 数字荧光示波器（70MHz，2 通道）；

故障描述： 仪器开机正常，自检通过，但通道 2 的波形始终处于满幅饱和状态：无论输入悬空、接地或接入已知信号，通道 2 的波形始终显示在屏幕顶部（约 +5div 偏置），无法调节垂直位置。通道 1 正常。使用探头补偿信号（1kHz 方波）测试，通道 2 只能看到被削顶的波形方波顶部。

检测过程：

拆机，检查通道 2 的前端模拟电路。用万用表测量 ADC 输入端的直流电压，正常应为 0V（输入接地时），实测 +2.5V（ADC 参考电压的一半，相当于饱和）。逐级向前追踪：测量程控衰减器输出端电压正常（0V），但差分放大器输出端为 +2.5V。该差分放大器负责将单端信号转换为差分信号送给 ADC。

该差分放大器（型号 ADA4932）的正相输入端对地短路，导致输出直流偏置锁定在正电源轨。检查其输入保护二极管，已击穿短路。该保护二极管（ESD 二极管）封装在放大器内部，无法单独更换。

维修： DPO2002B 示波器维修案例

更换通道 2 前端差分放大器（ADA4932），重新焊接并检查周边电阻。重新装配后，执行整机垂直校准和偏置校准。输入接地时通道 2 基线归零，输入补偿信号波形正常显示。通道 2 测量功能回归原厂指标，维修完毕。
