泰克 Tektronix TPS2012B 示波器维修案例

TPS2000B 系列是泰克的便携式隔离通道示波器，专为现场浮地测量和电力电子调试而设计。TPS2012B 带宽 100MHz，采样率 2GS/s，记录长度 2.5k 点/通道，配备 4 个完全隔离的输入通道（通道间隔离电压 600V CAT II），内置电池供电（支持 8 小时连续工作），标配 7 英寸彩色显示屏。凭借其隔离通道和便携设计，TPS2012B 成为电力电子、电机驱动和现场维护中浮地测量的“安全巡检师”。

北光恒电测试设备维修中心分享 TPS2012B 示波器维修案例：

仪器型号： 泰克 Tektronix TPS2012B 便携式隔离通道示波器（100MHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 1 无法测量浮地信号：用通道 1 测量市电（220V AC）时波形消失（显示为 0V），而通道 2、3、4 测量正常。用普通接地信号（5V DC）测试，所有通道正常。通道 1 的隔离电源指示灯闪烁，其他通道指示灯常亮。

检测过程：

拆机，检查通道 1 的隔离电源模块。TPS2012B 每个通道使用独立的隔离 DC-DC 转换器为前端供电。测量隔离电源输出，正常应为 ±5V，实测 0V。输入侧（示波器公共地）有 5V 供电，但输出侧无电压。检查隔离变压器次级侧的整流二极管，其中一只击穿短路，导致电源过流保护。

更换整流二极管（1N5819）后，隔离电源输出恢复 ±5V。同时检测光耦反馈电路（用于稳压），无异常。

维修： TPS2012B 示波器维修案例

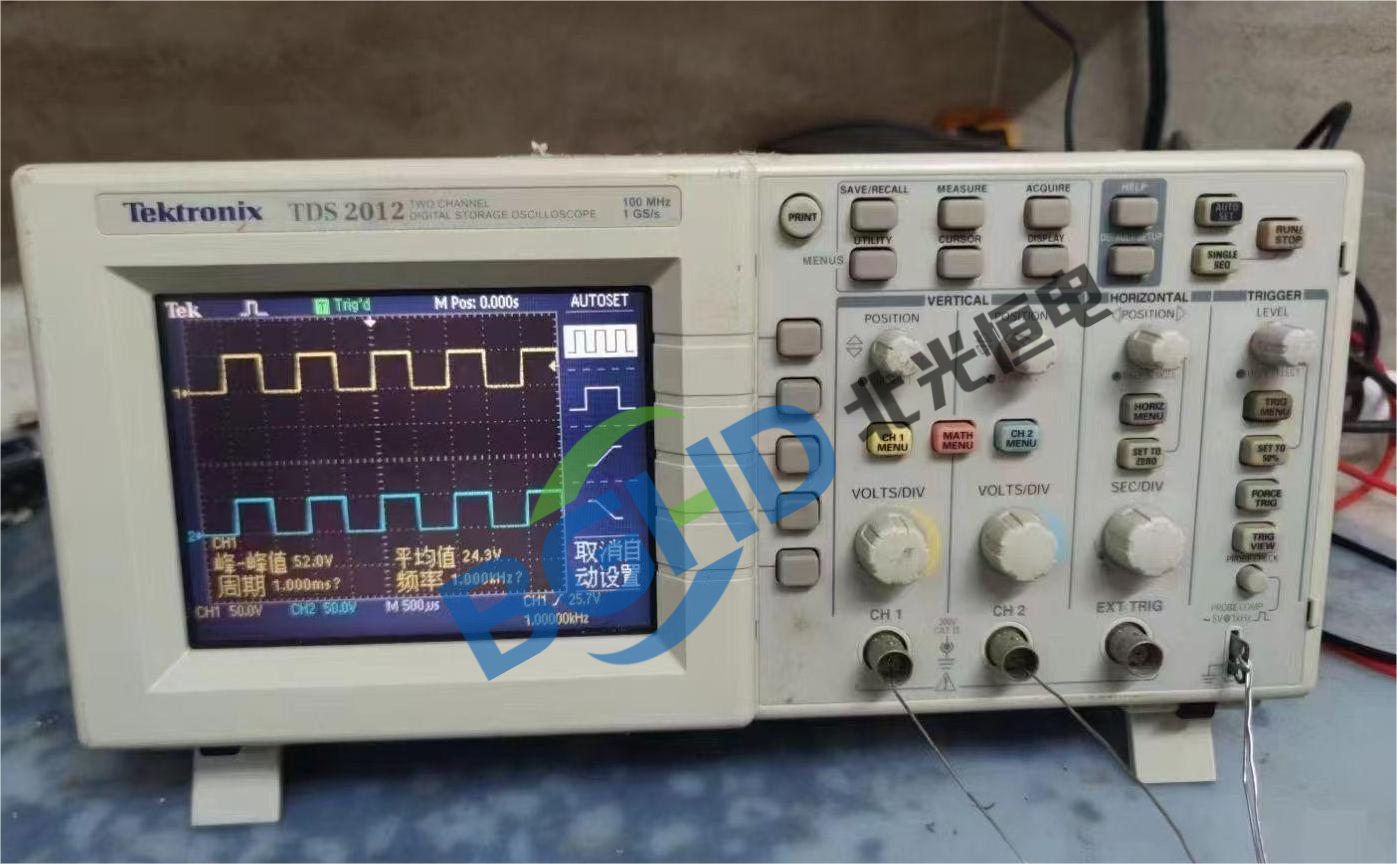

更换通道 1 隔离电源模块中的整流二极管（1N5819，配对）。重新装配后，用高压差分探头验证通道 1 浮地测量功能（220V AC 显示正常）。通道隔离度和精度回归原厂指标，仪器维修完毕。
