泰克 Tektronix AFG31102 任意波形发生器维修案例

AFG31000 系列是泰克的新一代任意波形发生器，配备触摸屏和内置波形生成软件。AFG31102 为双通道型号，带宽 150MHz，采样率 250MS/s，垂直分辨率 14 位，存储深度 16M 点/通道，输出幅度 10Vpp（50Ω 负载），支持正弦、方波、脉冲、三角波及任意波形，内置 50 种常用波形库，双通道可独立或耦合输出，支持波形序列编辑和高级调制功能。凭借其 150MHz 高带宽和双通道协同能力，AFG31102 成为多信号高速测试场景中不可或缺的“高速双核引擎”。

北光恒电测试设备维修中心分享 AFG31102 波形发生器维修案例：

仪器型号： 泰克 Tektronix AFG31102 任意波形发生器（150MHz，双通道）；

故障描述： 仪器开机正常，自检通过，但通道 1 和通道 2 的相位同步存在约 5ns 的固定偏差：设定双通道同时输出同频同相 10MHz 正弦波（相位差 0°），用示波器测量两通道输出之间的相位差约 18°（即 5ns）。两通道独立调节相位时，通道 2 的相位变化范围正常，但绝对相位始终超前通道 1 约 5ns。自校准后偏差仍然存在。

检测过程：

拆机，检查双通道的同步时钟分配电路。AFG31102 内部使用同一参考时钟驱动两通道的 DDS（直接数字合成）引擎。用示波器测量两通道 DAC 的采样时钟（100MHz），发现通道 2 的采样时钟比通道 1 超前约 5ns。该时钟来自一个时钟扇出缓冲器（型号 HMC987），其输出到通道 2 的路径上有一颗匹配电阻（22Ω）阻值减小（实测 5Ω），导致信号传输延迟变短，相位超前。

检查该电阻两端，其中一端焊盘有轻微裂纹，造成接触电阻变化。更换该电阻（22Ω，1%）后，两路时钟延迟差恢复至 <50ps。

维修： AFG31102 波形发生器维修案例

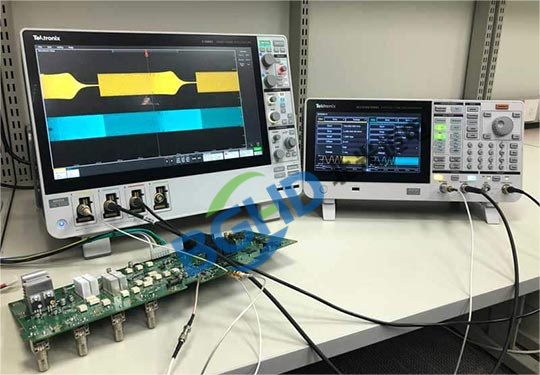

更换时钟路径上的匹配电阻（22Ω），并检查同组其它焊点。重新测量两通道采样时钟对齐。重新装配后，执行双通道相位校准。设定 10MHz 同相同步输出，示波器测量相位差 <0.3°（约 80ps）。双通道相位同步精度回归原厂指标，维修完毕。
