泰克 Tektronix AFG31101 任意波形发生器维修案例

AFG31000 系列是泰克的新一代任意波形发生器，配备触摸屏和内置波形生成软件。AFG31101 为单通道型号，带宽 100MHz，采样率 250MS/s，垂直分辨率 14 位，存储深度 16M 点/通道，输出幅度 10Vpp（50Ω 负载），支持正弦、方波、脉冲、三角波及任意波形，内置 50 种常用波形库，支持波形序列编辑。凭借其 100MHz 带宽和优异信号保真度，AFG31101 成为高速数字电路、通信系统调试中的“高速信号先锋”。

北光恒电测试设备维修中心分享 AFG31101 波形发生器维修案例：

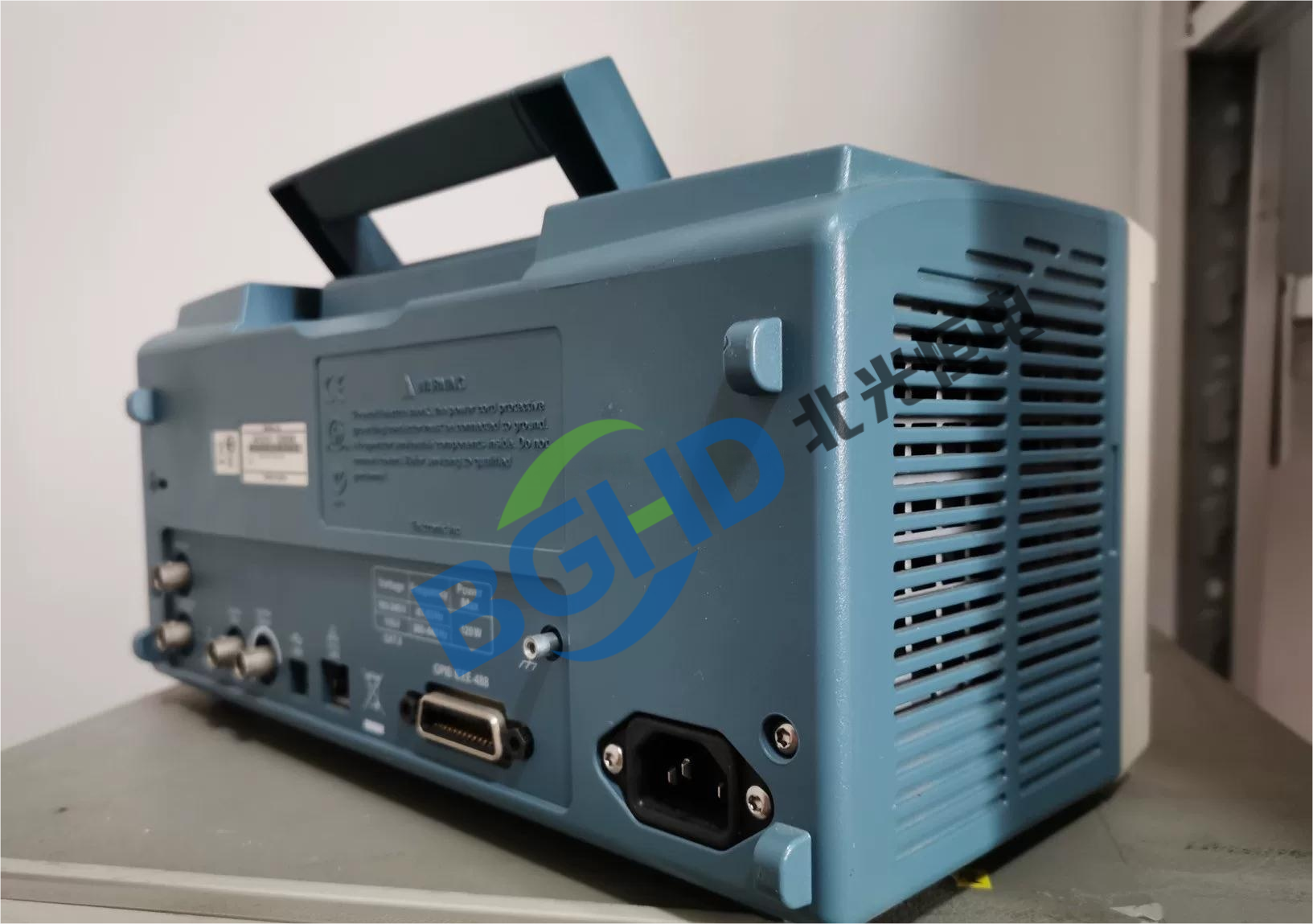

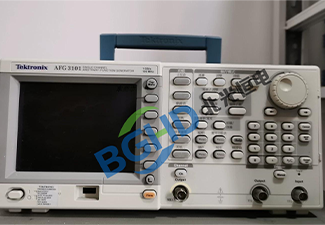

仪器型号： 泰克 Tektronix AFG31101 任意波形发生器（100MHz，单通道）；

故障描述： 仪器开机正常，自检通过，但输出信号中存在明显的低频调制（约 2kHz 的幅度抖动）：设定 10MHz、5Vpp 正弦波，用示波器观察，波形幅度在 4.8-5.2Vpp 之间周期性波动，频率约 2kHz。更换输出负载（50Ω/高阻）故障依旧。自校准无法通过，报“幅度不稳定”。

检测过程：

拆机，检查输出放大器的供电电源。用示波器测量输出放大器的正电源 +8V，发现其上叠加约 200mVpp、频率 2kHz 的纹波。该纹波来自内部 DC-DC 开关电源的反馈环路（开关频率约 2MHz，因调制产生低频包络）。检查 DC-DC 转换器的反馈补偿网络电容（0.1µF）老化，ESR 增大，导致环路不稳定，产生低频振荡。

同时检查负电源 -8V，纹波较小，正常。更换反馈补偿电容后，正电源纹波降至 20mVpp，低频调制消失。

维修： AFG31101 波形发生器维修案例

更换 DC-DC 反馈补偿电容（0.1µF，X7R），并检测其他电源轨纹波。重新装配后，用示波器验证输出幅度稳定（10MHz 正弦波无抖动）。执行整机幅度校准。输出信号纯净度回归原厂指标，维修完毕。
