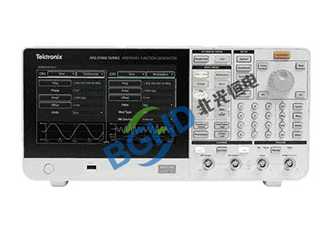

泰克 Tektronix AFG31052 任意波形发生器维修案例

AFG31052 是 AFG31000 系列中的双通道型号，带宽 50MHz，采样率 250MS/s，垂直分辨率 14 位，存储深度 16M 点/通道，输出幅度 10Vpp（50Ω 负载）。支持正弦、方波、脉冲、三角波及任意波形，内置 50 种常用波形库，双通道可独立或耦合输出，支持波形序列编辑和跨通道调制。凭借其更高带宽和双通道灵活性，AFG31052 成为通用测试和教学实验中不可或缺的“多用途波形引擎”。

北光恒电测试设备维修中心分享 AFG31052 波形发生器维修案例：

仪器型号： 泰克 Tektronix AFG31052 任意波形发生器（50MHz，双通道）；

故障描述： 仪器开机正常，自检通过，但通道 1 输出方波时上升沿/下降沿不对称：设定 1MHz、5Vpp 方波，用示波器观察，上升沿约为 10ns，下降沿约为 40ns（正常应<12ns 且对称）。正弦波和三角波正常。通道 2 正常。自校准无法通过，报“波形对称性错误”。

检测过程：

拆机，检查通道 1 输出放大器的驱动电路。AFG31052 的输出放大器采用推挽结构（一对互补三极管）。用示波器测量末级 NPN 管和 PNP 管的基极驱动信号，发现 NPN 管驱动正常，PNP 管驱动信号幅度偏低（正常+5V 实测+3.2V）。该驱动信号来自一个高速比较器（输出方波驱动）。

驱动 PNP 管的比较器输出端上拉电阻（200Ω）阻值增大（实测 560Ω），导致 PNP 管驱动电流不足，关断变慢，表现为下降沿拖尾。更换电阻后，驱动信号恢复+5V。

维修： AFG31052 波形发生器维修案例

更换通道 1 驱动电路中的上拉电阻（200Ω，1%），并检查同位置其他电阻。重新测量 PNP 管基极驱动信号恢复至+5V。重新装配后，执行整机校准，方波上升/下降沿恢复至约 9ns/10ns（对称）。通道 1 性能回归原厂指标，维修完毕。
