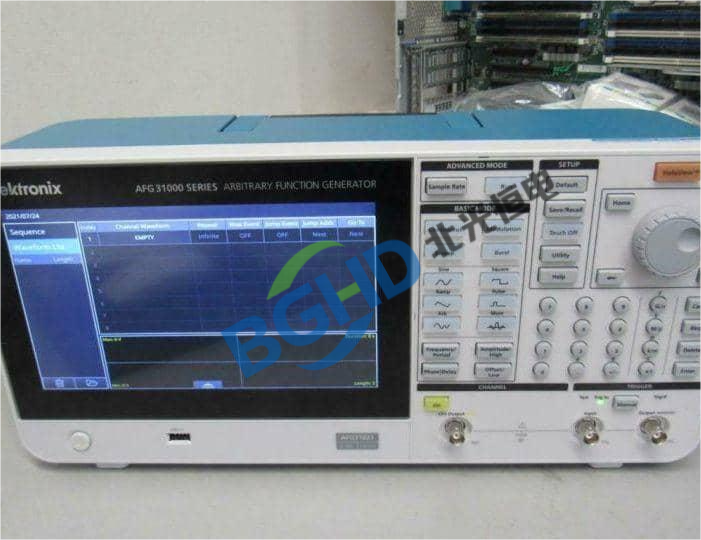

泰克 Tektronix AFG31021 任意波形发生器维修案例

AFG31000 系列是泰克的新一代任意波形发生器，配备触摸屏和内置波形生成软件，广泛应用于教育、实验室和产线测试。AFG31021 为单通道型号，带宽 25MHz，采样率 250MS/s，垂直分辨率 14 位，存储深度 16M 点/通道，输出幅度 10Vpp（50Ω 负载），支持正弦、方波、脉冲、三角波及任意波形，内置 50 种常用波形库。凭借其简洁的操作界面和稳定的性能，AFG31021 成为通用波形激励的“精准信号源”。

北光恒电测试设备维修中心分享 AFG31021 波形发生器维修案例：

仪器型号： 泰克 Tektronix AFG31021 任意波形发生器（25MHz，单通道）；

故障描述： 仪器开机正常，自检通过，但正弦波输出在 10MHz 以上时幅度衰减严重：设定 20MHz、5Vpp 正弦波，用示波器实测输出约 1.2Vpp；10MHz 以下幅度正常（5Vpp）。方波和脉冲在 10MHz 以上无法成形。自校准无法通过，报“幅度校准失败”。

检测过程：

拆机，检查输出放大器的频率响应。用示波器探测 DAC 输出端（未放大），DAC 输出的正弦波幅度正常（5Vpp）。但经过末级输出放大器后，20MHz 时幅度显著降低。测量输出放大器的供电电压，发现正电源电压 +8V 正常，负电源 -8V 偏低（仅 -3V）。

负电源电压来自内部 DC-DC 转换器。检查发现负电源的滤波电容（220µF/16V）鼓包漏液，导致输出负载能力下降，大信号下负压被拉低，输出波形底部失真且幅度受限。更换电容后负电压恢复 -8V。

维修： AFG31021 波形发生器维修案例

更换负电源滤波电容（220µF/16V 低 ESR），并检查其他电源纹波。重新装配后，执行整机输出幅度校准（全频段）。20MHz、5Vpp 正弦波输出实测 4.95Vpp，高频输出恢复平坦。仪器回归原厂指标，维修完毕。
