泰克 Tektronix RSA507A 实时频谱分析仪维修案例

RSA500 系列是泰克的手持式实时频谱分析仪，凭借其坚固设计和高性能指标，广泛应用于通信基站维护、频谱监管和干扰排查。RSA507A 频率范围 9kHz 至 7.5GHz（可扩展至 15GHz），实时带宽 40MHz，显示平均噪声电平（DANL）-160dBm（前置放大开启），相位噪声 -95dBc/Hz（10kHz 频偏，1GHz），全幅度精度 ±1dB，支持实时频谱、信号强度、干扰映射和 5G 信号分析。内置 GPS、轨迹记录和 Wi-Fi 远程控制，是外场高频段频谱监测的“频谱卫士”。

北光恒电测试设备维修中心分享 RSA507A 频谱分析仪维修案例：

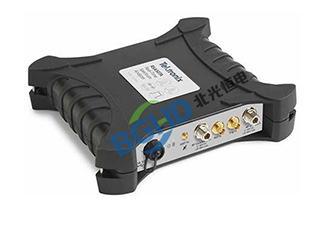

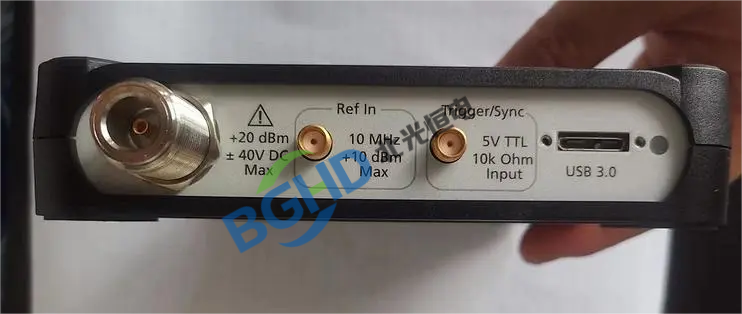

仪器型号： 泰克 Tektronix RSA507A 手持式实时频谱分析仪（7.5GHz）；

故障描述： 仪器开机正常，触屏响应正常，但频谱扫描迹线在 5-7.5GHz 频段出现周期性的凹陷（约 8dB 衰减）：输入 6GHz、-20dBm 校准信号，仪器显示 -28dBm，偏差 -8dB；5GHz 以下频段幅度正常。扫宽设置 0Hz（零扫宽）时，同一频率幅度正常。自校准无法通过。

检测过程：

拆机，检查射频前端中的预选器（跟踪带通滤波器）。RSA507A 在 5-7.5GHz 频段使用一个可调谐带通滤波器（YIG 或变容二极管调谐）。用频谱仪探测该滤波器前后信号幅度，发现滤波器后信号衰减约 8dB，且频率响应波动。该滤波器由多个变容二极管调谐，其中一只变容二极管的偏置电路失效（电阻开路），导致该级调谐电压异常，滤波器失谐。

测量偏置电阻（10kΩ）阻值无穷大，已开路。同时变容二极管本身完好。

维修： RSA507A 频谱分析仪维修案例

更换开路电阻（10kΩ，1%），重新测量滤波器调谐电压曲线。重新装配后，执行整机频率校准和幅度校准。验证 6GHz、-20dBm 信号显示 -20.3dBm，5-7.5GHz 频段平坦度恢复 ±0.5dB。仪器性能回归原厂指标，维修完毕。
