泰克 Tektronix RSA306B USB频谱分析仪维修案例

RSA306B 是一款紧凑型 USB 实时频谱分析仪，通过 USB 接口连接 PC 使用，频率范围 9kHz 至 6.2GHz，实时带宽 40MHz，无杂散动态范围高达 70dB，显示平均噪声电平（DANL）-160dBm（前置放大开启），支持实时频谱、频谱图、信号强度等多种测量模式。凭借其轻便设计和强大的 SignalVu-PC 软件，RSA306B 成为现场干扰排查、电磁兼容预测试和频谱监测的“口袋频谱仪”。

北光恒电测试设备维修中心分享 RSA306B 频谱分析仪维修案例：

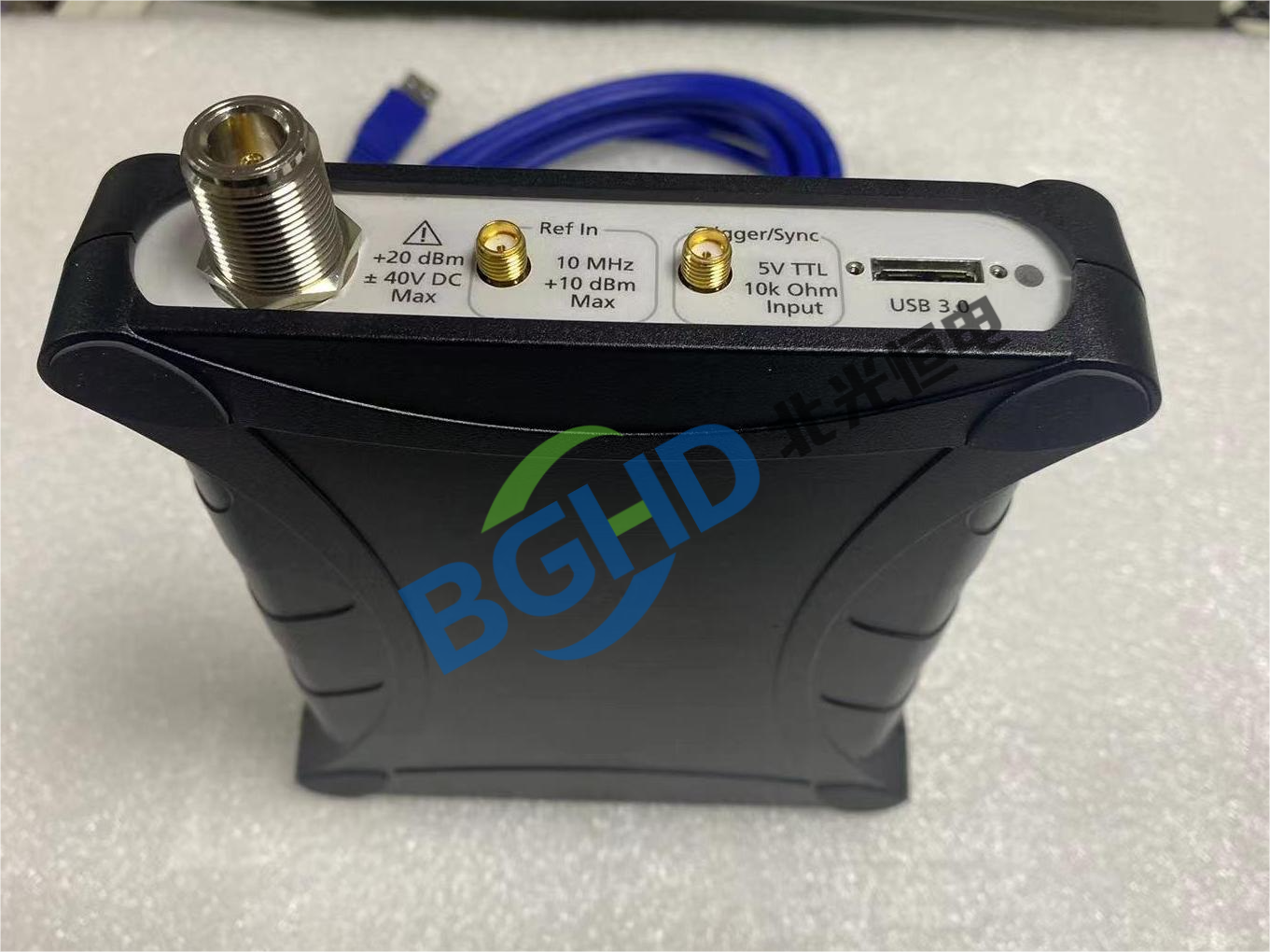

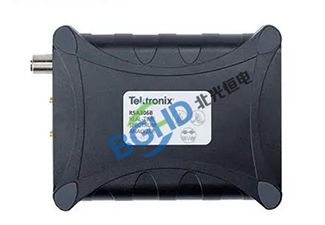

仪器型号： 泰克 Tektronix RSA306B USB 频谱分析仪（6.2GHz）；

故障描述： 仪器连接电脑后驱动识别正常，SignalVu-PC 软件能够打开，但扫描迹线持续显示“无信号”：输入端接 1GHz、-20dBm 校准信号，屏幕频谱迹线始终处于底噪水平（约-100dBm），无峰值显示。自测模式（内部校准源）同样无响应。软件切换衰减、前置放大无效。

检测过程：

拆开外壳（注意静电防护），检查射频输入连接器内部弹片，无断裂。用万用表测量输入端子对地电阻，约为 50Ω（正常）。拆下射频前端屏蔽盖，用频谱分析仪探针逐级测量：输入衰减器后信号正常（-20dBm），混频器后中频信号异常微弱。测量本振（LO）输出频率，发现 LO 频率与设定值偏差约 500kHz，且幅度偏低。

LO 锁相环路的参考晶振老化，输出频率漂移，导致混频后中频偏离 10MHz 中频滤波器通带，造成信号丢失。测量 10MHz 参考晶振实际频率为 9.9995MHz，偏差 500ppm。

维修： RSA306B 频谱分析仪维修案例

更换 10MHz 参考晶振（同封装，±1ppm 稳定度），并调整 PLL 环路滤波器参数。重新组装后，连接软件执行用户校准。输入 1GHz/-20dBm 信号，频谱峰值显示 -19.8dBm，频率准确。仪器恢复正常，维修完毕。
