泰克 Tektronix TLA7012 逻辑分析仪维修案例

逻辑分析仪是数字电路设计、嵌入式系统及总线协议分析的核心工具，可同时捕获并分析上百路数字信号的时序关系和逻辑状态。TLA7012 是泰克便携式逻辑分析仪主机，模块化设计，最多支持 2 个模块（每个模块 68 通道），总通道数达 136，时序分析采样率最高 2.5GS/s（½通道），状态分析采样率 1.1GHz，存储深度 64M/通道，支持毛刺触发、跳变触发及多种串行协议解码。配合 Windows 界面软件，TLA7012 成为数字系统验证和故障定位的“逻辑捕手”。

北光恒电测试设备维修中心分享 TLA7012 逻辑分析仪维修案例：

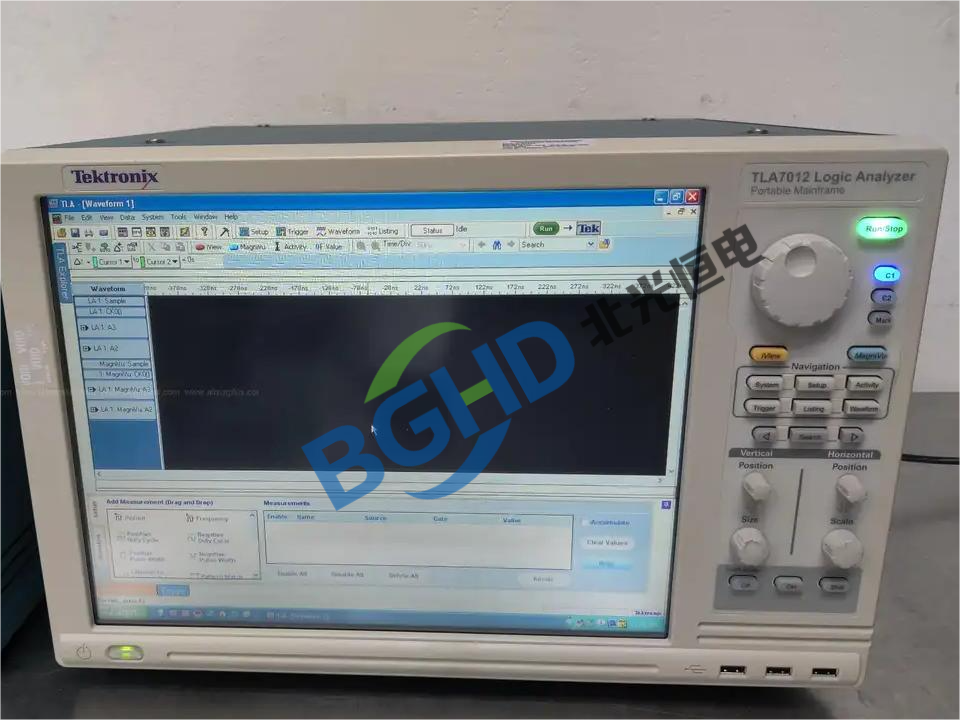

仪器型号： 泰克 Tektronix TLA7012 逻辑分析仪主机（配 TLA7AC4 模块 68 通道）；

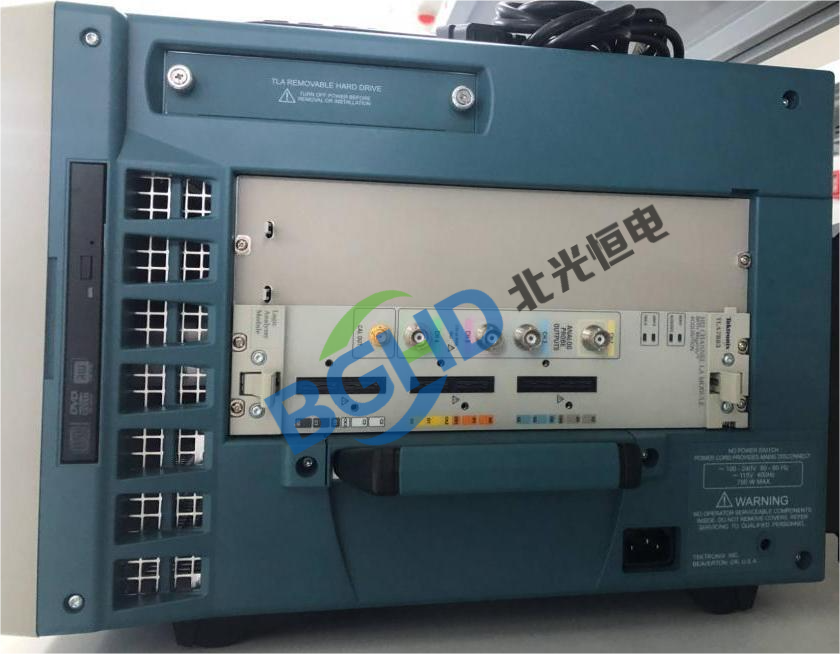

故障描述： 仪器开机正常，自检通过，但通道组 0-15 的采样数据出现间歇性错误：采集已知 50MHz 时钟信号（从好通道分路输入），显示波形中随机出现错误的高或低电平（毛刺）。其他通道组（16-31、32-47 等）正常。将 TLA7AC4 模块换至另一插槽，故障随模块移动，排除主机背板问题。

检测过程：

拆下故障模块（TLA7AC4），打开屏蔽盖，检查通道 0-15 对应的输入前端。逻辑分析仪前端包含比较器（将模拟信号转为数字电平）、阈值 DAC 和采样存储器。用示波器测量比较器输入端的实际信号，波形干净；观察比较器输出的 LVDS 数字信号，发现其中某些路存在不稳定跳变（亚稳态）。怀疑比较器阈值电压漂移或比较器芯片老化。

测量比较器的阈值 DAC 输出，通道 0-15 共用同一参考，电压稳定。逐路测试比较器输出，发现通道 7 和通道 9 的比较器输出抖动明显。更换该比较器芯片（同型号高速差分比较器，如 ADCMP601）。

维修： TLA7012 逻辑分析仪维修案例

更换损坏的比较器芯片（位于通道 7 和 9 的前端）。重新组装模块，运行模块自检和主板校准。使用 50MHz 时钟信号验证采集，显示波形稳定无毛刺，通道组 0-15 恢复正常。仪器维修完毕。
